| Номер в госреестре | 72044-18 |
| Наименование СИ | Измерители сопротивления изоляции |
| Обозначение типа СИ | АКИП-8602, АКИП-8602/1 |
| Изготовитель | "Shenzhen Victor Hi-Tech Co., Ltd.", Китай |
| Год регистрации | 2018 |
| Срок свидетельства | 01.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители сопротивления изоляции АКИП-8602, АКИП-8602/1 (далее - измерители) предназначены для измерения электрического сопротивления изоляции.
Принцип действия измерителей основан на измерении тока протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается на жидкокристаллическом дисплее. Управление процессом измерения осуществляется внутренним микроконтроллером. Испытательное напряжение формируется импульсным преобразователем от батарей питания. Экран имеет графический индикатор, который отображает нарастание во время испытаний и спад напряжения в тестируемой цепи при автоматической разрядке накопительного конденсатора.
Различие моделей состоит в диапазонах значений испытательного напряжения и диапазонах измерений сопротивления изоляции.
Измерители оснащены системой предупреждения о наличии опасного напряжения в подключаемой цепи.
Измерители обладают функцией вычисления индекса поляризации (PI) и коэффициента диэлектрической абсорбции (DAR). По этим параметрам оператор может провести анализ качественного состояния тестируемой изоляции.

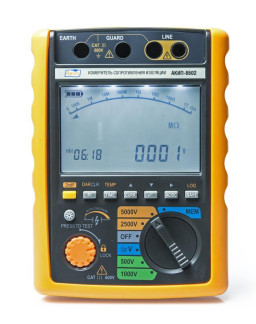

Внешний вид измерителей и место нанесения знака утверждения типа средства измерений представлены на рисунке 1. На измерители не предусмотрено нанесение пломб.
отсутствует.
представлены в таблицах 2-3
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Номинальные значения испытательного напряжения, В для моделей 8602 для моделей 8602/1 | 500, 1000, 2500, 5000 250, 500, 1000, 2500 |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 1000 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,02-Иизм+3 е.м.р.) |
| Диапазон измерений среднеквадратичного значения напряжения переменного тока, В | от 0 до 600 |
| Пределы допускаемой абсолютной погрешности измерений среднеквадратичного значения напряжения переменного тока, В | ±(0,02-Иизм+3 е.м.р.) |
| Диапазоны измерений сопротивления изоляции при значении испытательного напряжения: 250 В (для моделей 8602/1) | от 0,0 до 99,9 МОм от 100 до 999 МОм от 1,00 до 2,50 ГОм |
| 500 В | от 0,0 до 99,9 МОм от 100 до 999 МОм от 1,00 до 5,00 ГОм |
| 1000 В | от 0,0 до 99,9 МОм от 100 до 999 МОм от 1,00 до 9,99 ГОм |
| 2500 В | от 0,0 до 99,9 МОм от 100 до 999 МОм от 1,00 до 9,99 ГОм от 10,0 до 99,9 ГОм |
| 5000 В (для моделей 8602) | от 0,0 до 99,9 МОм от 100 до 999 МОм от 1,00 до 9,99 ГОм от 10,0 до 99,9 ГОм от 100 до 999 ГОм от 1,00 до 1,20 ТОм |
| Пределы допускаемой абсолютной погрешности измерений сопротивления электрической изоляции в диапазоне: от 0,0 до 100 ГОм включ. св. 100 ГОм | ±(0,05Яизм+3 е.м.р.) ±(0,2-Яизм) |
| Пределы допускаемой абсолютной погрешности формирования испытательного напряжения, В 250,500 1000, 2500, 5000 | +(0,22-Иуст) +(0,20-Иуст) |
| Примечания иизм - измеренное значение напряжения постоянного тока иуст - значение выбранного испытательного напряжения Яизм - измеренное значение сопротивления электрической изоляции е.м.р. - единица младшего разряда | |
| 1 | 2 |
| Диапазон измерений токов утечки, мкА | от 0,000 до 1500 |
| Пределы допускаемой абсолютной погрешности измерений токов утечки от 0,000 до 5,250 мкА св. 5,250 мкА | ±(0,11изм+5 е.м.р.) ±(0,025Тизм+5 е.м.р.) |
| Примечания 1изм - измеренное значение тока утечки е.м.р. - единица младшего разряда | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Источник питания | 8 х 1,5 В (LR 14) тип C |
| Г абаритные размеры средства измерений, мм, не более | |
| - высота | 210 |
| - ширина | 155 |
| - длина | 95 |
| Масса, кг, не более | 1,75 |
| Условия применения: | |
| - температура окружающей среды, °С | от +5 до +40 |
| - относительная влажность, %, не более | 75 |
| - атмосферное давление, кПа | от 96 до 104 |
наносится на переднюю панель измерителей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
приведена в таблице 4.
Таблица 4 - Комплектность измерителей
| Наименование | Количество, шт. |
| Измеритель | 1 |
| Измерительные провода | 3 |
| Источник питания | 8 |
| Сетевой адаптер питания | 1 |
| Руководство по эксплуатации | 1 экз. |
| Кабель USB | 1 |
| Диск с ПО | 1 |
| Жесткий кейс | 1 |
| Методика поверки | 1 экз. |
осуществляется по документу ПР-19-2018МП «Измерители сопротивления изоляции АКИП-8602, АКИП-8602/1. Методика поверки», утвержденному АО «ПриСТ» 06 июня 2018 г.
Основные средства поверки:
- калибратор многофункциональный Fluke 5522A (Госреестр № 51160-12);
- вольтметр универсальный В7-78/1 (Госреестр № 52147-12);
- магазин сопротивлений АКИП-7502/1 (Госреестр № 56598-14);
- магазин сопротивлений АКИП-7502/3 (Госреестр № 56598-14);
- делитель напряжения высоковольтный ДНВ (Госреестр № 9985-85);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация изготовителя.
| Зарегистрировано поверок | 183 |
| Поверителей | 27 |
| Актуальность данных | 16.09.2024 |
