| Номер в госреестре | 72047-18 |
| Наименование СИ | Комплекс измерительный геометрических параметров автомобильных дорог |
| Изготовитель | ООО "НПО "Регион", г.Москва |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерительный геометрических параметров автомобильных дорог (далее -Комплекс) предназначен для измерений следующих геометрических параметров автомобильных дорог: длины (протяженности) дорожных участков и ординат (высотные отметки) продольного микропрофиля дорожного покрытия.
Комплекс представляет собой многоканальную измерительно-вычислительную систему на базе персонального компьютера. Комплекс конструктивно выполнен в виде блока электропитания, блока управления ДЛ-Регион и необходимого набора измерительных устройств (датчиков). Комплекс устанавливается на автотранспортное средство и в автоматическом режиме, в процессе движения, позволяет выполнять измерения и формировать банк данных геометрических параметров автомобильных дорог.
Блок управления ДЛ-Регион коммутирует измерительную информацию с измерительных устройств (датчиков), управляет настройками и контролирует работу комплекса.
Общий вид блока управления, блока питания, место пломбирования и нанесения знака утверждения типа представлены на рисунке 3.

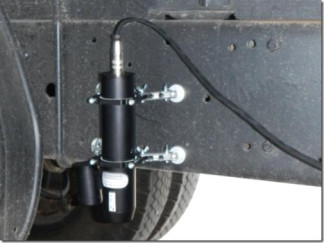

Длина (протяженность) дорожного участка определяется бесконтактным измерителем (датчиком) пути ДП-Регион, принцип действия которого основан на эффекте Доплера. Датчик генерирует лазерное излучение и разделяет его на два луча, которые пересекаются на дорожном покрытии, отражаются от него и регистрируются приемником датчика. При движении автомобиля происходит изменение частоты принимающего лазерного излучения пропорционально скорости движения. Получаемая информация обрабатывается процессором и вычисляется скорость и длина (протяженность) дорожного участка, как функция времени. Общий вид измерителя пути ДП-Регион показан на рисунке 1.
Ординаты (высотные отметки) продольного микропрофиля дорожного покрытия определяются с помощью лазерного профилометра ИРД-Регион, принцип действия которого заключается в синхронизированном по времени измерении расстояний до покрытия дороги и вертикальных ускорений. Профилометр с высокой частотой регистрирует вертикальные расстояния до дорожного покрытия, из которых вычитаются перемещения кузова автомобиля в вертикальном направлении. Полученный массив данных обрабатывается с помощью программного обеспечения, входящего в состав Комплекса и представляется в виде массива вертикальных отметок, являющихся ординатами продольного микропрофиля дорожного покрытия. Комплекс комплектуется двумя профилометрами ИРД-Регион, которые устанавливаются перед передними и после задних колес транспортного средства. Это позволяет измерить изменение ровности дорожного покрытия после проезда транспортного средства.
Общий вид профилометра ИРД-Регион показан на рисунке 2.
Общий вид комплекса, установленного на автомобиль, показан на рисунке 4.
| \ | 4 | ||
| ^ V | ____' | 4. ' | т |
Комплекс поставляется с установленным на персональный компьютер программным обеспечением (ПО) RoadLab и DataManager.
ПО Комплекса обеспечивает выполнение измерений, обработку и хранение полученных данных.
ПО Комплекса разработано с учетом требований безопасности и исключения несанкционированного, как случайного или непреднамеренного доступа, так и от преднамеренных изменений. С этой целью предусмотрено специальное средство аппаратной защиты для устанавливаемого на персональный компьютер ПО - электронный USB-ключ, что обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации. Таким образом исключается возможность несанкционированного влияния на ПО и измерительную информацию.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
| Идентификационное наименование ПО | RoadLablP | DataManager |
| Номер версии (идентификационный номер) ПО, не ниже | 2.0.0.28 | 5.2.1 |
| Цифровой идентификатор ПО | 0xDB30D906 | 0xA17FE140 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 | CRC-32 |
Таблица 2 — Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения длины (протяженности) участков автомобильной дороги, м | от 1 до 999999 |
| Г раницы допускаемой абсолютной погрешности измерения длины (протяженности) участков автомобильной дороги (при доверительной вероятности 0,95), м: - протяженностью до 1000 м, включительно - протяженностью свыше 1000 до 999999 м, включительно | ± 1 ±(1-10-3-D), где D - протяженность участка, м |
| Границы допускаемой абсолютной погрешности измерения ординат (высотные отметки) микропрофиля дорожного покрытия (при доверительной вероятности 0,95), мм | ±10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Длина волны лазерного излучения, нм: | |
| - датчика пути | 660* |
| - профилометра | 660* |
| Мощность лазерного излучения, мВт, не более: | |
| - датчика пути | 12* |
| - профилометра | 20* |
| Диапазон рабочих температур, °С | от - 5 до +40 |
| Г абаритные размеры (ДхШхВ), мм, не более | 3150x200x200 |
| Масса, кг, не более | 100 |
*- параметры лазерного излучения соответствуют требованиям безопасности ГОСТ Р МЭК 60825-1-2009 «Безопасность лазерной аппаратуры. Классификация оборудования, требования и руководство для потребителей» и относятся к классу безопасности 3В.
наносится типографским способом на титульный лист эксплуатационной документации и наклейкой на корпус блока управления комплекса.
Таблица 4 - Комплектность Комплекса
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Измеритель (датчик) пути ДП 1-Регион | - | 1 |
| Профилометр ИРД-Регион | - | 2 |
| Блок управления ДЛ-Регион | - | 1 |
| Блок электропитания | - | 1 |
| 1 | 2 | 3 |
| Управляющий компьютер | - | 1 |
| Программное обеспечение (комплект) | - | 1 |
| Комплект установочных кронштейнов | - | 1 |
| Методика поверки | МП АПМ 29-17 | 1 |
| Руководство по эксплуатации | РГН 124.00.00.000 РЭ | 1 |
осуществляется по документу МП АПМ 29-17 «Комплекс измерительный геометрических параметров автомобильных дорог. Методика поверки» утвержденному ООО «Автопрогресс-М» «20» марта 2018 г.
Основные средства поверки:
- нивелир Н-05 (Госреестр №7212-79);
- рабочий эталон единицы длины 3 разряда по ГОСТ Р 8.763-2011 - лента измерительная. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация ООО «НПО «Регион», г. Москва
