Системы измерений длительности соединений MSS17_CM_Nokia, 72051-18

Назначение

Системы измерений длительности соединений MSS17_CM_Nokia, далее СИДС, предназначены для измерения длительности телефонных соединений с целью получения исходных данных для расчета их стоимости.

Описание

Принцип действия СИДС основан на формировании оборудованием для каждого телефонного соединения учетного файла (CDR-файла), в котором фиксируется время начала и время окончания телефонного соединения. В CDR-файле длительность телефонного соединения определяется как разность между временем окончания и временем начала телефонного соединения.

СИДС является виртуальной (функциональной) системой измерений длительности телефонных соединений оборудования с измерительными функциями, входящего в состав оконечно-транзитного узла связи MSS.

Оконечно-транзитный узел связи сетей подвижной радиотелефонной связи стандартов GSM 900/1800 и UMTS реализован с использованием технологии коммутации пакетов информации, с функциями GPRS, СОРМ, версии ПО MSS17 CM, производства Nokia Solutions and Networks Oy, Финляндия.

СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

Конструктивно оборудование выполнено (на базе аппаратных платформ: ATCA и x86 based IT COTS HW) по модульному принципу: плата-полка-статив. Оборудование размещается в шкафу/стативе, двери которого блокируются от несанкционированного доступа.

На рисунке 2 изображено место блокировки кассетного модуля/платы, исключающего возможность бесконтрольной выемки кассет.

Доступ к процессору исключен конструкцией оборудования.

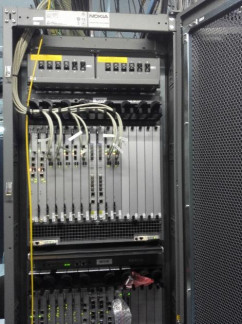

Внешний вид оборудования и место блокировки от несанкционированного доступа, представлены на рисунках 1 и 2.

Программное обеспечение

Программное обеспечение (ПО) встроенное, версии MSS17 CM, управляет функционированием оборудования.

Идентификационные данные ПО оборудования приведены в таблице 1.

Таблица 1

Уровень защиты ПО и измерительной информации - высокий, в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.

Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Технические характеристики

Метрологические и технические характеристики приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на эксплуатационную документацию оборудования, в состав которого входит СИДС, типографским способом.

Комплектность

-    методика поверки на СИДС;

-    СИДС, в составе комплекса оборудования;

-    руководство по эксплуатации 5295-014-17717434-2018РЭ Систем измерений длительности соединений MSS17_CM_Nokia.

Поверка

осуществляется по документу 5295-014-17717434-2018МП «Системы измерений длительности соединений MSS17_CM_Nokia. Методика поверки», утвержденному ООО «НТЦ СОТСБИ» 7 июня 2018 г.

Основное средство поверки:

Формирователь - измеритель соединений универсальный СИГМА, регистрационный № 61022-15.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о поверке.

Сведения о методах измерений

Руководство по эксплуатации 5295-014-17717434-2018РЭ Систем измерений длительности соединений MSS17_CM_Nokia, версии ПО MSS17 СМ.

Нормативные документы

ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты

«Обязательные метрологические требования к измерениям, относящимся к сфере государственного регулирования обеспечения единства измерений, в части компетенции Министерства связи и массовых коммуникаций Российской Федерации», утвержденные Приказом Мин-комсвязи РФ от 23.07.2015 № 277 (регистрационный номер в Министерстве юстиции Российской Федерации 38786 от 03 09.2015)

Техническая и эксплуатационная документация Nokia Solutions and Networks Oy, Финляндия
