| Номер в госреестре | 72057-18 |
| Наименование СИ | Машина испытательная универсальная гидравлическая горизонтальная |
| Обозначение типа СИ | LabTest 6.2000H.7 |
| Изготовитель | "LABORTECH s.r.o.", Чехия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машина испытательная универсальная гидравлическая горизонтальная LabTest 6.2000H.7 (далее по тексту - машина) предназначена для измерения силы и перемещения при испытаниях материалов на растяжение, сжатие и изгиб в режиме статического нагружения.
Машина содержит два измерительных канала: канал измерения силы и канал измерения перемещения поршня гидроцилиндра.
Конструктивно машина состоит из силовой рамы, силового гидравлического привода, датчика силы, датчика перемещения, вспомогательных устройств для поддержки, фиксации или захвата испытуемых образцов, измерительно-вычислительного и управляющего комплексов (контроллер), гидравлической станции. Контроллер и гидравлическая станция смонтированы в единое модульное устройство - интегрированную операционную платформу, устанавливаемую рядом с силовой рамой, соединяемую с силовой рамой гидравлическими шлангами и электрическими кабелями.
Испытываемый образец устанавливается между подвижным элементом силового гидравлического привода и неподвижным элементом силовой рамы при помощи вспомогательных устройств. Сила, создаваемая силовым гидравлическим приводом и прикладываемая к испытываемому образцу, измеряется датчиком силы. Датчик перемещения, расположенный внутри привода, измеряет линейное перемещение подвижного элемента силового гидравлического привода. Сигналы от датчиков силы и перемещения поступают в контроллер.
Контроллер измеряет и регистрирует выходные электрические аналоговые сигналы датчиков силы и перемещения, обрабатывает, хранит и анализирует полученную информацию, формирует сигналы управления. Управление работой машины, обработка, анализ и отображение результатов измерений осуществляется программным обеспечением (ПО), установленным на персональный компьютер (ПК).
Машина имеет порты для подключения дополнительных средств измерений (датчиков продольной и поперечной деформации, как контактных, так и бесконтактных), а также возможность установки дополнительного оборудования для испытаний образцов в различных средах и температурных условиях (термо-, крио- и барокамер).
Внешний вид машины показан на рисунке 1.
Место нанесения знака утверждения типа СИ

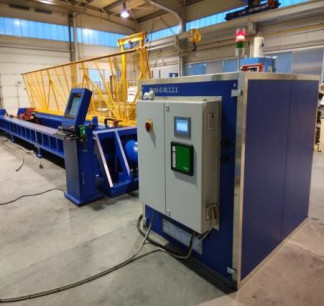

Рисунок 1 - Общий вид машины испытательной универсальной гидравлической горизонтальной
LabTest 6.2000H.7
Пломбирование машины испытательной универсальной гидравлической горизонтальной LabTest 6.2000H.7 не предусмотрено.
Программное обеспечение предназначено для управления работой машины, обработки результатов измерений и подготовки отчётов об испытаниях образцов. Программное обеспечение автономное, устанавливается на компьютер с установочного диска. Разработчиком произведено разделение программного обеспечения на метрологически значимую и незначимую части.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Test&Motion V.4 |
| Номер версии ПО | V.4 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы, кН | от 20 до 2000 |
| Диапазон измерений перемещения, мм | от 0 до 1200 |
| Пределы допускаемой относительной погрешности измерений силы, % | ±1 |
| Пределы допускаемой абсолютной погрешности измерений перемещения в диапазоне от 0 до 5 мм включ., мкм | ±50 |
| Пределы допускаемой относительной погрешности измерений перемещения в диапазоне св. 5 до 1200 мм, % | ±1 |
| Наименование характеристики | Значение |
| Диапазон задания скорости перемещения, мм/мин | от 0,01 до 600,00 |
| Длина рабочего пространства, мм | 5200 |
| Ширина рабочего пространства, мм | 940 |
| Габаритные размеры (ШхВхД), мм | 1700x908x12416 |
| Масса, кг, не более | 21887 |
| Средняя наработка на отказ, ч | 20000 |
| Напряжение питания переменного тока частотой 50 Гц, В | от 230 до 400 |
| Условия эксплуатации: -температура, °С -относительная влажность, % | от +15 до +35 от 10 до 90 |
наносится на переднюю поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина испытательная универсальная гидравлическая горизонтальная LabTest 6.2000H.7 в том числе: - силовая рама в сборе - гидравлическая станция - кабели электрические (комплект) - шланги гидравлические (комплект) - персональный компьютер - программное обеспечение | - | 1 шт. |
| Захваты для испытаний на растяжение (комплект) | - | 1 комп. |
| Руководство по эксплуатации | «Машина испытательная универсальная гидравлическая горизонтальная LabTest 6.2000H.7. Руководство по эксплуатации» | 1 экз. |
| Методика поверки | МП ТИнТ 218-2017 «ГСИ. Машина испытательная универсальная гидравлическая горизонтальная LabTest 6.2000H.7. Методика поверки» | 1 экз. |
осуществляется по документу МП ТИнТ 218-2017 «ГСИ. Машина испытательная универсальная гидравлическая горизонтальная LabTest 6.2000H.7. Методика поверки», утверждённому ООО «ТестИнТех» 18.10.2017 г.
Основные средства поверки:
- динамометры 2-го разряда по ГОСТ 8.640-2014, основная погрешность ±0,24 %;
- индикатор часового типа с ценой деления 0,01 мм ИЧ 5, ПГ ±0,016 мкм (рег. №58190-14);
- штангенрейсмас ШР с ценой деления 0,05 мм (рег. №67056-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы Техническая документация фирмы «LABORTECH s.r.o.», Чешская республика
