| Номер в госреестре | 72059-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические с защитной стенкой |
| Обозначение типа СИ | РВС-10000 |
| Изготовитель | ООО "РН-Туапсинский НПЗ", г.Туапсе |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические с защитной стенкой РВС-10000 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров стальных вертикальных цилиндрических с защитной стенкой РВС-10000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой вертикальные сварные (полистовое исполнение) сосуды со стационарной крышей и защитной стенкой.
Днище двойное с решеткой. Основной резервуар - полистовая сборка, защитный резервуар - рулонного типа. Основное днище - рулонного типа, защитное днище - рулонного типа. Основанием является кольцевой фундамент, насыпная подушка, гидроизолирующий слой, асфальтобетонное покрытие. Резервуары снабжены люками-лазами и штуцерами. Резервуары оснащены необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой, механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная.
Резервуары стальные вертикальные цилиндрические с защитной стенкой РВС-10000 с заводскими номерами Р-1, Р-2, Р-3, Р-4, Р-5 расположены на территории Общества с ограниченной ответственностью «РН-Туапсинский нефтеперерабатывающий завод» (ООО «РН-Туапсинский НПЗ»).

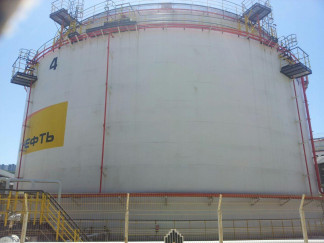

Общий вид резервуаров с защитной стенкой РВС-10000 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров с защитной стенкой РВС-10000
Пломбирование резервуаров стальных вертикальных цилиндрических с защитной стенкой РВС-10000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Заводской номер резервуара | Наименование характеристики | |||
| Номинальная вместимость, м3 | Пределы допускаемой относительной погрешности вместимости резервуара, % | Базовая высота резервуара, мм | Предельная высота наполнения, мм | |
| Резервуары стальные вертикальные цилиндрические с защитной стенкой РВС-10000 | ||||
| Р-1 | 10000 | ±0,1 | 19489 | 17000 |
| Р-2 | 19520 | |||
| Р-3 | 19505 | |||
| Р-4 | 19493 | |||
| Р-5 | 19310 | |||
| Наименование характеристики | |||||
| Заводской номер резервуара | Высота резервуара, мм | Внешний диаметр, мм | Температура окружающей среды при эксплуатации, °C | Температура хранимой жидкости, °C | Средний срок службы, лет |
| Резервуары стальные вертикальные цилиндрические с защитной стенкой Р | ВС-10000 | ||||
| Р-1 | |||||
| Р-2 | |||||
| Р-3 | 18000 | 28500 | от -40 до +50 | от -40 до +50 | 30 |
| Р-4 | |||||
| Р-5 | |||||
наносится на титульный лист паспорта резервуара методом печати.
Таблица - 3 Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический с защитной стенкой | РВС-10000 | 5 шт. |
| Паспорт | 5 экз. | |
| Г радуировочная таблица | 5 экз. | |
| Методика поверки | 1 экз. |
осуществляется по документу МП 0659-7-2017 «Инструкция. ГСИ. Резервуары стальные вертикальные цилиндрические с защитной стенкой вместимостью от 100 до 100000 м . Методика поверки», утвержденная ФГУП «ВНИИР» 11.10.2017 г.
Основные средства поверки:
Рулетка измерительная 2-го класса точности по ГОСТ 7502-98, Р30У2К, регистрационный № 46391-11.
Рулетка измерительная с грузом 2-го класса точности по ГОСТ 7502-98, Р20Н2Г, регистрационный № 46391-11.
Толщиномер ультразвуковой А1208, регистрационный № 49605-12.
Термометр лабораторный ТЛ-4, регистрационный № 303-91.
Динамометр общего назначения ДПУ-0,01-2 по ГОСТ 13837, регистрационный № 1808-63.
Нивелир оптический CST/berger SAL20ND, регистрационный № 44548-10.
Линейка измерительная металлическая, регистрационный № 20048-05.
Анемометр чашечный МС-13, регистрационный № 3488-80.
Штангенциркуль ТТТЦ, регистрационный № 57709-14.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют.
Г осударственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 07.02.2018 №256.
Техническая документация ООО «РН-Туапсинский НПЗ»
