| Номер в госреестре | 72060-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические с защитной стенкой |
| Обозначение типа СИ | РВС-2000, РВСП-2000, РВСП-3000 |
| Изготовитель | ООО "РН-Туапсинский НПЗ", г.Туапсе |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические с защитной стенкой РВС-2000, РВСП-2000, РВСП-3000 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров стальных вертикальных цилиндрических с защитной стенкой РВС-2000, РВСП-2000, РВСП-3000 основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары стальные вертикальные с защитной стенкой, представляют собой вертикальные сварные (полистовое исполнение) сосуды.
По конструктивной особенности резервуары стальные вертикальные делятся на:
- со стационарной крышей, понтоном и защитной стенкой (РВСП)
- со стационарной крышей и защитной стенкой (РВС)
Днище двойное с решеткой. Основной резервуар - полистовая сборка, защитный резервуар - рулонного типа. Основное днище - рулонного типа, защитное днище - рулонного типа. Основанием является кольцевой фундамент, насыпная подушка, гидроизолирующий слой, асфальтобетонное покрытие. Резервуары снабжены люками-лазами и штуцерами. Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой, механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - наземная.
Резервуары стальные вертикальные цилиндрические с защитной стенкой РВС-2000 с заводскими номерами Р-46, Р-47; РВСП-2000 с заводскими номерами Р-17, Р-18, Р-19, Р-20; РВСП-3000 с заводскими номерами Р-25, расположены на территории Общества с ограниченной ответственностью «РН-Туапсинский нефтеперерабатывающий завод» (ООО «РН-Туапсинский НПЗ»).

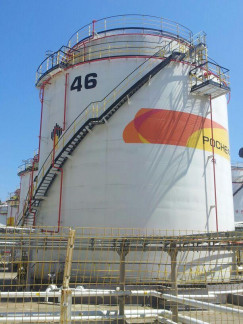

Общий вид резервуаров с защитной стенкой РВС-2000, РВСП-2000, РВСП-3000 представлен на рисунках 1,2.
Пломбирование резервуаров стальных вертикальных цилиндрических с защитной стенкой РВС-2000, РВСП-2000, РВСП-3000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Заводской номер резервуара | Наименование характеристики | |||
| Номинальная вместимость, м3 | Пределы допускаемой относительной погрешности вместимости резервуара, % | Базовая высота резервуара, мм | Предельная высота наполнения, мм | |
| Резервуары стальные вертикальные цилиндрические с защитной стенкой РВС-2000 | ||||
| Р-46 | 2000 | ±0,2 | 18642 | 17000 |
| Р-47 | 18668 | |||
| Резервуары стальные вертикальные цилиндрические с защитной стенкой РВСП-2000 | ||||
| Р-17 | 2000 | ±0,2 | 18639 | 16900 |
| Р-18 | 18655 | |||
| Р-19 | 18650 | |||
| Р-20 | 18631 | |||
| Резервуары стальные вертикальные цилиндрические с защитной стенкой РВСП-3000 | ||||
| Р-25 | 3000 | ±0,2 | 18649 | 16900 |
Таблица 2 - Основные технические характеристики
| Заводской номер резервуара | Наименование характе | ристики | |||
| Высота резервуара, мм | Внешний диаметр, мм | Температура окружающей среды при эксплуатации, °С | Температура хранимой жидкости, °С | Средний срок службы, лет | |
| Резервуары стальные вертикальные цилиндрические с защитной стенкой РВС-2000 | |||||
| Р-46 | 18000 | 12330 | от -40 до +50 | от -40 до +50 | 30 |
| Р-47 | |||||
| Резервуары стальные вертикальные цилиндрические с защитной стенкой РВСП-2000 | |||||
| Р-17 | 18000 | 12330 | от -40 до +50 | от -40 до +50 | 30 |
| Р-18 | |||||
| Р-19 | |||||
| Р-20 | |||||
| Резервуары стальные вертикальные цилиндрические с защитной стенкой РВСП-3000 | |||||
| Р-25 | 18000 | 15180 | от -40 до +50 | от -40 до +50 | 30 |
наносится на титульный лист паспорта резервуара методом печати.
Таблица - 3 Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический с защитной стенкой | РВС-2000 | 2 шт. |
| Паспорт | 2 экз. | |
| Г радуировочная таблица | 2 экз. | |
| Методика поверки | 2 экз | |
| Резервуар стальной вертикальный цилиндрический с защитной стенкой | РВСП-2000 | 4 шт. |
| Паспорт | 4 экз. | |
| Г радуировочная таблица | 4 экз. | |
| Методика поверки | 4 экз. | |
| Резервуар стальной вертикальный цилиндрический с защитной стенкой | РВСП-3000 | 1 шт. |
| Паспорт | 1 экз. | |
| Г радуировочная таблица | 1 экз. | |
| Методика поверки | 1 экз. |
осуществляется по документу МП 0659-7-2017 «Инструкция. ГСИ. Резервуары стальные вертикальные цилиндрические с защитной стенкой вместимостью от 100 до 100000 м . Методика поверки», утвержденная ФГУП «ВНИИР» 11.10.2017 г.
Основные средства поверки:
Рулетка измерительная 2-го класса точности по ГОСТ 7502-98, Р30У2К, регистрационный № 46391-11.
Рулетка измерительная с грузом 2-го класса точности по ГОСТ 7502-98, Р20Н2Г, регистрационный № 46391-11.
Толщиномер ультразвуковой А1208, регистрационный № 49605-12.
Термометр лабораторный ТЛ-4, регистрационный № 303-91.
Динамометр общего назначения ДПУ-0,01-2 по ГОСТ 13837, регистрационный № 1808-63.
Нивелир оптический CST/berger SAL20ND, регистрационный № 44548-10.
Линейка измерительная металлическая, регистрационный № 20048-05.
Анемометр чашечный МС-13, регистрационный № 3488-80.
Штангенциркуль ТТТЦ, регистрационный № 57709-14.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют.
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 07.02.2018 №256.
Техническая документация ООО «РН-Туапсинский НПЗ»
