| Номер в госреестре | 72068-18 |
| Наименование СИ | Установки поверочные трубопоршневые двунаправленные |
| Обозначение типа СИ | СФРЮ-550 |
| Изготовитель | ТПО "Энергоинвест", Югославия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные трубопоршневые двунаправленные СФРЮ-550 (далее - ТПУ) предназначены для измерений, хранения и передачи единицы объема жидкости при проведении калибровки и поверки стационарных трубопоршневых поверочных установок, преобразователей расхода, счетчиков жидкости, расходомеров-счетчиков массовых (массовых расходомеров) и контроля метрологических характеристик преобразователей расхода, счетчиков жидкости, расходомеров-счетчиков массовых (массовых расходомеров) на месте их экспуатации.
Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящего через калиброванный участок.
При проведении калибровки, поверки и контроля метрологических характеристик преобразователей расхода, счетчиков жидкости, расходомеров-счетчиков массовых (массовых расходомеров) вытесненный объем рабочей жидкости протекает через преобразователь расхода, сигнал с которого подается на вход вторичной электронной аппаратуры. Накопленное за время прохождения шаровым поршнем калиброванного участка количество импульсов преобразователя расхода пропорционально объему жидкости, прошедшему через преобразователь расхода и измеренному ТПУ.
Калибровка и поверка стационарных трубопоршневых поверочных установок осуществляется с применением метода, основанного на сличении неизвестной вместимости (объема) калиброванного участка поверяемой ТПУ с известной вместимостью (объемом) калиброванного участка ТПУ 1-го разряда с использованием компаратора (преобразователя расхода). Поверяемую ТПУ, ТПУ 1-го разряда и компаратор устанавливают последовательно. Количество импульсов, полученное с компаратора во время прохождения шаровым поршнем калиброванного участка ТПУ пропорционально вместимости (объему) калиброванного участка.
ТПУ состоят из следующих основных элементов: калиброванный участок, ограниченный одной или двумя парами детекторов прохождения шарового поршня, четырехходовой переключающий кран, шаровый поршень, средства измерений давления измеряемой среды и средства измерений температуры, установленные на входном и выходном трубопроводах ТПУ. В качестве средств измерений давления могут применяться: манометры для точных измерений МТИ класса точности 0,6 (регистрационный № 1844-63), манометры показывающие для точных измерений МПТИ-У3 класса точности 0,6 (регистрационный № 26803-11), манометры деформационные образцовые с условными шкалами типа МО (регистрационный № 5768-76), преобразователи давления измерительные серии 40 с цифровым индикатором (регистрационный № 20729-03) или аналогичные. В качестве средств измерений температуры могут применяться: термометры ртутные стеклянные лабораторные ТЛ-4 (регистрационный № 303-91), термометры лабораторные электронные ЛТ-300 с цифровым индикатором (регистрационный № 45379-10) или аналогичные. В составе ТПУ применены средства измерений утвержденного типа.
ТПУ изготовлены в передвижном исполнении.
Пломбировка ТПУ осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, установленные на проволоках, пропущенных через отверстия завернутых винтов крепления детекторов и на одной из шпилек каждого фланцевого соединения калиброванного участка. Места установки пломб приведены на рисунках 1 и 2. _

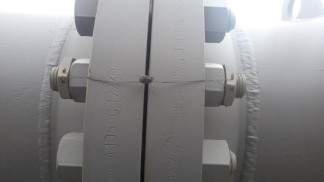

Рисунок 1 - Фланец калиброванного участка ТПУ. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон объемного расхода жидкости, м3/ч | от 35 до 550 |
| Пределы допускаемой относительной погрешности при измерении вместимости калиброванного участка, % | ±0,05 |
| Суммарная вместимость калиброванного участка, м3 | от 5,6 до 5,9 |
| Диаметр калиброванного участка, мм | 387,36 |
| Наименование характеристики | Значение |
| 1 | 2 |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002, нефть сырая, нефтепродукты, вода |
| Температура измеряемой среды, °С | от -5 до +65 |
| Давление измеряемой среды, МПа, не более | 6,4 |
| Вязкость измеряемой среды, мПас | от 0,55 до 300 |
| Содержание свободного газа | не допускается |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380±38/220±22 50±1 |
| Потребляемая мощность, кВт, не более | 5 |
| Габаритные размеры, мм, не более - высота - ширина - длина | 3400 2400 13300 |
| Масса, кг, не более | 14400 |
| Условия эксплуатации - температура окружающей среды, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от -40 до +50 от 30 до 90 от 86,6 до 106,7 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 25 |
наносится в центре нижней части титульного листа формуляра типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная трубопоршневая двунаправленная | СФРЮ-550 (заводские номера 1595, 1596, 6946, 7087) | 4 шт. |
| Формуляр | - | 4 экз. |
| Комплект ЗИП | - | 1 компл. |
осуществляется по документу МИ 1972-95 «ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников».
Основные средства поверки:
- рабочие эталоны 1-го разряда по ГОСТ 8.470-82 с пределами допускаемой относительной погрешности ±0,02 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ТПУ, а также на пломбы, установленные в соответствии с рисунками 1 и 2.
отсутствуют.
Нормативные документы, устанавливающие требования к установкам поверочным трубопоршневым двунаправленным СФРЮ-550
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
