| Номер в госреестре | 72070-18 |
| Наименование СИ | Установка мобильная эталонная |
| Обозначение типа СИ | МЭУ |
| Изготовитель | Альметьевское наладочное управление АО "Нефтеавтоматика", г.Альметьевск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка мобильная эталонная МЭУ предназначена для измерений, хранения и передачи единиц массового расхода и массы протекающей жидкости.
Принцип работы установки мобильной эталонной МЭУ основан на прямом методе динамических измерений массового расхода и массы протекающей жидкости посредством счетчиков-расходомеров массовых и обработкой результатов измерений комплексами измерительно-вычислительными.
Установка мобильная эталонная МЭУ состоит из блока технологического и блока аппаратного.
В состав блока технологического установки мобильной эталонной МЭУ входят следующие средства измерений утвержденного типа:
- счетчики-расходомеры массовые Micro Motion модели CMF100 - 1 шт., модели CMF300 - 2 шт. (регистрационный номер 45115-10 или 45115-16);
- преобразователь давления измерительный 3051 - 1 шт. (регистрационный номер 14061-04);
- термопреобразователь сопротивления платиновый 65 (регистрационный номер 22257-01) в комплекте с преобразователем измерительным к датчику температуры 644 (регистрационный номер 14683-00) - 1 шт.;
- термометр ртутный стеклянный лабораторный ТЛ-4 - 1 шт. (регистрационный номер 303-91);
- манометр показывающий утвержденного типа с диапазоном измерений давления от 0 до 60 кгс/см с классом точности 0,6;
- датчик температуры утвержденного типа с диапазоном измерений температуры от минус 5 до плюс 80°С с пределами допускаемой абсолютной погрешности ± 0,15 °С;
В состав блока технологического входят: трубопроводы, запорная арматура, и закрытая дренажная система.
В состав блока аппаратного установки мобильной эталонной МЭУ входит персональный компьютер с программным обеспечением и следующие средства измерений:
- комплекс измерительно-вычислительный «Сигма-мини» - 1 шт. (регистрационный номер 32640-06);
- комплекс измерительно-вычислительный «ЗОДИАК» - 1 шт. (регистрационный номер 37416-08);

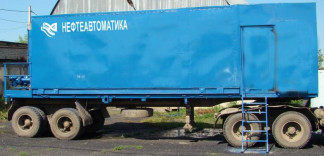

Общий вид установки мобильной эталонной МЭУ приведен на рисунке 1 и рисунке 2.
Пломбировка от несанкционированного доступа и нанесение знака поверки установки мобильной эталонной МЭУ осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на проволоках, пропущенных через отверстия одной шпильки на каждом фланцевом соединении счетчика-расходомера массового. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки фланцевых соединений расходомеров массовых установки мобильной эталонной МЭУ представлена на рисунке 3.
Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки фланцевых соединений расходомеров массовых установки мобильной эталонной МЭУ
автономное.
Программное обеспечение реализовано на автоматизированном рабочем месте оператора. Программное обеспечение установки мобильной эталонной МЭУ предназначено для: сбора, отображения и регистрирования информации со средств измерений в ходе проведения измерений, калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых средств измерений установки, генерация отчётов о результатах проведения измерений.
Уровень защиты программного обеспечения установки мобильной эталонной МЭУ «средний» в соответствии с Р 50.2.077-2014.
В программном обеспечении предусмотрена защита от несанкционированного доступа к текущим данным и параметрам настройки посредством ввода пароля.
Идентификационные данные программного обеспечения установки мобильной эталонной МЭУ приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CalcPov.dll |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | 05364811 |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC-32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массового расхода и массы измеряемой среды, т/ч | от 1 до 480 |
| Пределы допускаемой относительной погрешности установки при измерении массового расхода и массы измеряемой среды, % | ±0,08 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | вода, нефть, нефтепродукты, технические жидкости |
| Содержание свободного газа, % | не допускается |
| Давление измеряемой среды, МПа, не более | 4,0 |
| Температура измеряемой среды, оС | от -5 до +80 |
| Номинальный диаметр входного трубопровода Номинальный диаметр выходного трубопровода | DN 100 DN 100 |
| Интерфейсы связи | частотно-импульсный, RS-485 с поддержкой протокола MODBUSRTU |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380 ±38; 220 ±22 50 ±1 |
| Потребляемая мощность, кВ А, не более | 6,4 |
| Габаритные размеры установки, не более - высота - ширина - длина | 2500 2360 9430 |
| Масса, кг, не более | 6000 |
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -50 до +50 |
| - относительная влажность окружающей среды, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 107 |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ, ч | 10000 |
наносится на маркировочную табличку методом гравирования закрепленную на стене аппаратного бокса установки мобильной эталонной МЭУ и по центру титульного листа руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| У становка мобильная эталонная | МЭУ заводской №1 | 1 шт. |
| Руководство по эксплуатации | РЭ-01-2015 | 1 экз. |
| Методика поверки | МП 0655-1-2017 | 1 экз. |
| Комплект принадлежностей | - | 1 комп. |
осуществляется по документу МП 0655-1-2017 «Инструкция. ГСИ. Установка мобильная эталонная МЭУ. Методика поверки», утвержденному ФГУП «ВНИИР» 09.10.2017 г.
Основные средства поверки:
- вторичный эталон единицы массового расхода и массы жидкости в потоке в соответствии с частью 1 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости утвержденной приказом Росстандарта от 7 февраля 2018 г. № 256;
- рабочий эталон единицы частоты по ГОСТ 8.129-2013 в диапазоне частот от 500 до 10000 Гц.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке установки мобильной эталонной МЭУ, а также на свинцовые (пластмассовые) пломбы, установленные в соответствии с рисунком 2.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к установке мобильной эталонной МЭУ
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
| Зарегистрировано поверок | 9 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
