| Номер в госреестре | 72071-18 |
| Наименование СИ | Счетчики газа турбинные |
| Обозначение типа СИ | TRZ03-K, TERZ 94 и TEC 24 |
| Изготовитель | "RMG Messtechnik GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 03.08.2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа турбинные TRZ03-K, TERZ 94 и TEC 24 предназначены для измерения объемного расхода и объема при рабочих и стандартных (только ТЕС 24) условиях природного газа, пропана, бутана, азота, углекислого газа (сухого), воздуха и всех инертных газов.
Принцип действия счетчиков турбинных TRZ03-K, TERZ 94 основан на зависимости частоты вращения турбины, установленной на оси внутри корпуса, от расхода газа, протекающего через счетчик.
Счетчики турбинные TRZ03-K, TERZ 94 состоят из корпуса, измерительного преобразователя, счетного устройства.
Счетчик турбинный TEC 24 дополнительно оснащен корректором объема газа (с датчиком абсолютного или избыточного давления и платиновым термопреобразователем сопротивления типа Pt1000).
В счетчиках турбинных TEC 24 после измерения объема или объемного расхода газа при рабочих условиях сигнал от счетчика газа поступает в корректор, который с учетом температуры, давления и состава газа приводит объем и объемный расход к стандартным условиям согласно ГОСТ 2939-63. На жидкокристаллическом дисплее корректора выводится информация об исходных данных и результатах измерений. В памяти корректора сохраняется база данных зарегестрированных параметров.
Для агрессивных газов (например биогаз, кислый газ или этилен) имеются специальные исполнения с тефлоновым покрытием, специальными материалами, смазками.
Расчет коэффициента сжимаемости измеряемой среды производится в соответствии с ГОСТ Р 8.769-2011 (ИСО 12213-3:2006), AGA8-G1 и AGA8-G2.
Место
пломбирования

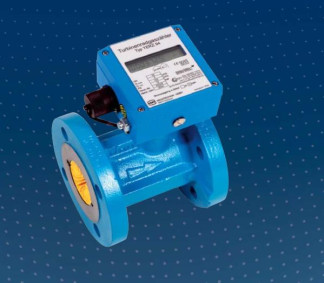

Рисунок 4 - Счетчик турбинный TERZ 94. Место пломбирования
В счетчиках турбинных TRZ03-K, TERZ 94 программное обеспечение отсутствует. В TEC 24 используется встроенный корректор. Корректор имеет встроенное программное обеспечение (далее - ПО). ПО предназначено для обеспечения полнофункциональной работоспособности корректора. Идентификационные данные программного обеспечения могут быть проконтролированы через встроенный дисплей, либо удаленно.
Таблица 1 - Идентификационные данные (признаки) программного обеспечения корректоров
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | Метрологически значимая часть ПО EC 24 |
| Номер версии (идентификационный номер) ПО | 0.92 |
| Цифровой идентификатор ПО (CRC16) | 1357 |
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений расхода газа при рабочих условиях 1), м3/ч | от 2,5 до 25000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях 1), %: DN25 | |
| Qmin — Q < 0,2Qmax | ±3,0 |
| 0,2Qmax<Q<Qmax | ±2,0 |
| DN40, DN50 | |
| Qmin — Q < 0,2Qmax | ±3,0 |
| 0,2Qmax < Q < Qmax | ±1,5 |
| DN80 | |
| Qmin — Q < 0,2Qmax | ±3,0 |
| 0,2Qmax<Q<Qmax | ±1,0 |
| Наименование характеристики | Значение |
| > DN100 Qmin — Q < 0,2Qmax 0,2Qmax — Q — Qmax | ±2,0 ±1,0 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, приведенного к стандартным условиям без учета погрешности определения коэффициента сжимаемости, при доверительной вероятности 0,95: DN25 Qmin — Q < 0,2Qmax 0,2Qmax — Q — Qmax | СП сч" ±± |
| DN40, DN50 Qmin — Q < 0,2Qmax 0,2Qmax — Q — Qmax | ±3,1 ±1,7 |
| DN80 Qmin — Q < 0,2Qmax 0,2Qmax — Q — Qmax | ±3,1 ±1,2 |
| > DN100 Qmin — Q < 0,2Qmax 0,2Qmax — Q — Qmax | ±2,1 ±1,2 |
| Пределы допускаемой относительной погрешности приведения объема газа к стандартным условиям, % | 0,5 |
| Пределы допускаемой приведенной погрешности по каналу вывода токового сигнала 4 - 20 мА, % (только для TEC 24) | 1 |
| Диапазоны измеряемого абсолютного давления 2), МПа TRZ03-K, TERZ 94 | от 0,1 до 10 2) |
| TEC24 | от 0,07 до 0,2; от 0,08 до 0,5; от 0,2 до 1; от 0,4 до 2; от 0,8 до 4; от 1,4 до 7 |
| Диапазон температур измеряемого газа 2), °С: | от -10 до +60 |
| Диапазон температур окружающей среды, °С: TRZ03-K, TERZ 94 TEC 24 | от -10 до +60 от -20 до +60 |
| Напряжение питания, В | - 2 литиевые батареи по 3,6 В (срок службы > 6 лет) - при внешнем напряжении питания 24 В (DC) через интерфейс и токовый выход (срок службы батареи > 12 лет) |
| Выходные сигналы, шт.: - ВЧ (с открытым коллектором) - НЧ (с открытым коллектором) - аналоговый выход 4-20 мА (только при внешнем напряжении питания) | 1 (TERZ 94, TEC 24) 3 (TRZ03-K) 1 1 (TEC 24) |
| Интерфейсы | RS 485 (протокол Modbus) / внешний источник питания |
| Наименование характеристики | Значение |
| Диаметр условного прохода, мм | от 25 до 600 |
| Габаритные размеры (в зависимости от типоразмера), не более, мм длина высота 3) ширина 3) | от 185 до 900 от 145 до 440 от 80 до 540 |
| Масса, кг, не более | от 4 до 850 |
| Средний срок службы, лет, не менее | 30 |
| Примечания: 1) диапазоны измерений расхода газа, а также значения максимального (Qmax), минимального (Qmin) расхода газа определяются в зависимости от диаметра счетчика и условий эксплуатации. 2) возможно расширение диапазона по спецзаказу. 3) от центральной оси трубопровода. | |
наносится на маркировочную табличку счетчиков газа турбинных TRZ03-K, TERZ 94 и TEC 24 методом наклейки, на титульный лист паспорта методом компьютерной графики.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество | Примечание |
| Счетчик газа турбинный TRZ03-K (TERZ 94) или TEC 24 | 1 | Модификация и типоразмер согласно заказу |
| Руководство по эксплуатации | 1 | |
| Методика поверки МП 0661-13-2017 | 1 | |
| Комплект заводской документации | 1 | |
| Комплект монтажных частей | 1 | Согласно заказу |
осуществляется по документу МП 0661-13-2017 «Инструкция. ГСИ. Счетчики газа турбинные TRZ03-K, TERZ 94 и TEC 24», утвержденному ФГУП «ВНИИР» 12.02.2018 г.
Основные средства поверки:
- калибратор многофункциональный BEAMEX MC6 (регистрационный № 52489-13), диапазон измерения генерации силы постоянного тока 0 до 25 мА, пределы допускаемой основной погрешности измерения и воспроизведения силы тока составляет ±(0,01 % от показания + 1 мкА);
- государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2013. СКО 0,05%, НСП 0,04%. Диапазон воспроизведения объемного расхода газа
от 0,003 до 16 000 м3/ч;
- рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 (установка поверочная расходоизмерительная, поверочная среда: воздух или природный газ, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,3%);
- национальные эталоны в рамках соглашения CIPM MRA (установка поверочная расходоизмерительная, поверочная среда: природный газ, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,23% (или средним квадратическим отклонением результатов измерений не более 0,05% при 11 независимых измерениях, и неисключенной систематической погрешности не превышающей 0,1%);
- комплексы поверочные давления и стандартных сигналов «Элемер-ПКДС-210» ±0,025% ВПИ (рег. № 36734-08);
- частотомер электронно-счётный Ч3-85/3 (рег. № 32359-06), погрешность опорного генератора ±1 • 10-7;
- калибратор температуры КТ-1 (рег. № 29228-11), задаваемые температуры от минус 50 до +140°С, пределы допускаемой абсолютной погрешности воспроизведения температуры не более ±(0,05+0,0005-| t |) °С.
- программный комплекс «Расходомер ИСО», свидетельство об аттестации 61013-15. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке или паспорт.
приведены в ГОСТ Р 8.740-2011 «ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков».
Техническая документация RMG Messtechnik GmbH, Германия
