| Номер в госреестре | 72073-18 |
| Наименование СИ | Танки стальные прямоугольные нефтеналивной баржи |
| Обозначение типа СИ | МТТ-1378 |
| Изготовитель | ОАО "Осетровская ремонтно-эксплуатационная база флота", г.Усть-Кут |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Танки стальные прямоугольные нефтеналивной баржи МТТ-1378 (далее - танки) предназначены для измерений объема, хранения и перевозки нефти и нефтепродуктов.
Танки стальные прямоугольные нефтеналивной баржи МТТ-1378 представляют собой стальной сосуд прямоугольной формы с вертикальными, непроницаемыми продольными и поперечными переборками (стенками). Переборки представляют собой обшивку из листовой стали, подкрепленную силовым набором. Продольные и поперечные переборки образуют пояса танка. Танки 1-1, 1-2, 3-1 и 3-2 имеют уклон днища.
Танки отделены от наружной обшивки баржи. Погрузка и выгрузка нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность притока или вывода жидкости произвольным образом.
Танки оборудованы носовым и кормовым замерными устройствами в виде измерительных труб с измерительными втулками, имеющих бронзовые пробки. Танки имеют газоотводную систему, состоящую из газоотводного стояка с верхним огневым предохранителем, гидравлического дыхательного клапана; системы водопенотушения и системы орошения.
Речная нефтеналивная баржа МТТ-1378 с прямоугольными танками с заводскими №№ 1-1, 1-2, 2-1, 2-2, 3-1, 3-2 расположена на причале Общества с ограниченной ответственностью «Верхнеленское Речное Пароходство» г. Усть-Кут.

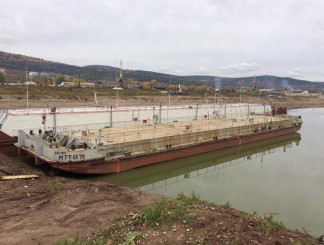

Общий вид нефтеналивной баржи МТТ-1378 представлен на рисунке 1. Схематичное расположение резервуаров на палубе нефтеналивной баржи МТТ-1378 представлено на рисунке 2.
| Танк 1-2 | Танк 2-2 | Танк 3-2 |
| Танк 1-1 | Танк 2-1 | Танк 3-1 |
Рисунок 2 - Схематичное расположение резервуаров на палубе нефтеналивной баржи
МТТ-1378
Пломбирование не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики танков
| Наименование характеристики | Значение | |||
| Номер по технологической схеме | № 1-1 | № 1-2 | № 2-1 | № 2-2 |
| Номинальная вместимость, м3 | 211 | 210 | 269 | 269 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,25 | ±0,25 | ±0,25 | ±0,25 |
Продолжение Таблицы 1 - Метрологические характеристики танков
| Наименование характеристики | Значение | |
| Номер по технологической схеме | № 3-1 | № 3-2 |
| Номинальная вместимость, м3 | 237 | 238 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,25 | ±0,25 |
Лист № 3 Всего листов 5
Таблица 2 - Основные технические характеристики танков_
| Наименование характеристики | Значение | |||
| Номер по технологической схеме | № 1-1 | № 1-2 | № 2-1 № 2-2 | |
| Г абаритные размеры, мм, не более | ||||
| длина ширина высота | 15245 | 15246 | 19161 | 19141 |
| 5763 | 5762 | 5748 | 5760 | |
| 2910 | 2910 | 2910 | 2910 | |
| Средний срок эксплуатации, лет, не менее | 25 | |||
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от +5 до +35 от 84,0 до 106,7 | |||
Продолжение Таблицы 2 - Основные технические характеристики танков
| Наименование характеристики | Значение | |
| Номер по технологической схеме | № 3-1 | № 3-2 |
| Г абаритные размеры, мм, не более | ||
| длина | 17298 | 17328 |
| ширина | 5738 | 5778 |
| высота | 2910 | 2910 |
| Средний срок эксплуатации, лет, не менее | 25 | |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от +5 до +35 от 84,0 до 106,7 | |
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Танки стальные прямоугольные | №№ 1-1; 1-2; 2-1; 2-2; 3-1; 3-2 | 6 шт. |
| Паспорта на танки стальные прямоугольные | 6 экз. | |
| Г радуировочные таблицы | 6 экз. |
осуществляется по документу МИ 2874-2004 Рекомендация. ГСИ. Резервуары (танки) стальные прямоугольные речных наливных судов (танкеров и барж). Методика поверки геометрическим методом.
Основные средства поверки:
- измеритель комбинированный Testo 410-1 (регистрационный номер 52193-12);
- рулетка измерительная металлическая с грузом 2-го класса точности Р30Н2Г (регистрационный номер 46391-11);
- линейка измерительная металлическая (регистрационный номер 66266-16);
- штангенциркуль ШЦ - III - 250 - 0,05 (регистрационный номер 64144-16);
- дальномер лазерный Leica DISTO D 5 (регистрационный номер 41142-09);
- толщиномер ультразвуковой ТТ100 (регистрационный номер 19411-00).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых танков с требуемой точностью.
Знак поверки наносится в градуировочной таблице в виде оттиска поверительного клейма, в свидетельстве о поверке - в виде наклейки.
отсутствуют.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерения объема жидкости
МИ 2874-2004 Резервуары (танки) стальные прямоугольные речных наливных судов (танкеров и барж). Методика поверки геометрическим методом.
Техническая документация открытого акционерного общества «Осетровская ремонтноэксплуатационная база флота».
