| Номер в госреестре | 72084-18 |
| Наименование СИ | Уровнемеры радарные |
| Обозначение типа СИ | ВЗЛЕТ РУ |
| Изготовитель | АО "ВЗЛЕТ", г.С.-Петербург; ООО "Завод Взлет", г.С.-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 03.08.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры радарные «ВЗЛЕТ РУ» (далее - уровнемеры) предназначены для измерений уровня жидких и сыпучих сред.
Уровнемер конструктивно состоит из первичного преобразователя уровня радиоволнового (ППУР) и вторичного преобразователя (ВП). Первичный преобразователь уровня радиоволновой осуществляет непрерывное излучение частотно-модулированного радиосигнала, который отражается от поверхности среды. Принцип измерений основан на определении величины разности частот излученного и принятого сигнала, пропорционального расстоянию от излучателя до контролируемой среды. Вторичный преобразователь уровнемера управляет измерительным процессом, производит обработку измерительной информации, осуществляет необходимые вычисления, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти необходимых для работы параметров, результатов измерений и их вывод на устройства индикации.
Уровнемеры изготавливаются в исполнениях в зависимости от диапазонов измеряемого уровня: РУ-1ХХ (0-20 м), РУ-2ХХ (0-30 м), так же конструктивных отличий, где
первая переменная (Х) - способ крепления на объекте установки: 1 - фланцевый, 2 - подвижный фланцевый или 3 - подвесной, 4 - раздельный конструктив;
вторая переменная (Х) - способ вывода информации и управления прибором:
1 - стандартный набор интерфейсов (частотный, импульсный, RS, Ethernet, дискретный, токовый), 2 - стандартный набор интерфейсов + HART.

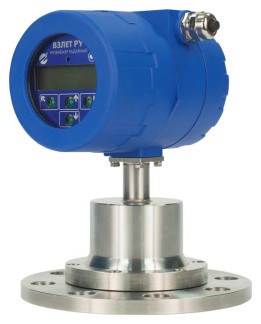

Общий вид уровнемеров приведен на рисунке 1.
После поверки пломбируется контактная пара разрешения модификации калибровочных параметров уровнемеров в соответствии с рисунком 2.
Программное обеспечение (ПО) уровнемеров является встроенным. Программное обеспечение после включения питания проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение уровнемеров обрабатывает сигналы, выполняет математическую обработку результатов измерений, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти результатов измерений и их вывод на устройства индикации
Программное обеспечение уровнемеров не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.
Программное обеспечение не влияет на метрологические характеристики средства измерений. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует
| уровню «высокий» по Р 50.2.077-2014. Идентификационные данные программного обеспечения «ВЗЛЕТ РУ» приведены в таблице 1. Таблица 1 - Идентификационные данные программного обеспечения | уровнемеров радарных |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VZLJOT |
| Номер версии (идентификационный номер) ПО, не ниже | 76.25.00.01 |
| Цифровой идентификатор (контрольная сумма) ПО | 0x3691 |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC16 |
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня, м - для исполнения РУ-1ХХ - для исполнения РУ-2ХХ | от 0 до 20 от 0 до 30 |
| Пределы допускаемой погрешности измерений уровня - для исполнения РУ-1ХХ (абсолютная), мм - для исполнения РУ-2ХХ в диапазоне от 0 до 20 м (абсолютная), мм - для исполнения РУ-2ХХ в диапазоне свыше 20 м (относительная), % | ±2 ±2 ±0,03 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры (ДхШхВ), мм, не более | 350х500х500 |
| Масса, кг, не более | 10 |
| Потребляемая мощность, Вт, не более | 50 |
| Степень защиты по ГОСТ 14254-2015 | IP68 |
| Среднее время наработки на отказ, ч, не менее | 75000 |
| Средний срок службы, лет, не менее | 12 |
| Параметры электрического питания (по заказу) - от стабилизированного напряжения постоянного тока, В - от сети переменного тока через источник вторичного питания: - напряжением, В - частотой, Гц | от 22 до 29 от 187 до 242 от 49 до 51 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - относительная влажность при температуре до плюс 40 °С, с конденсацией влаги, % | от -50 до +60 от 0 до 80 от 0 до 99 |
наносится на лицевую панель уровнемера методом шелкографии или лазерной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Уровнемер радарный «ВЗЛЕТ РУ» | ШКСД.407624.001 | 1 шт. |
| Комплект монтажных частей | - | 1 комп. |
| Паспорт ШКСД.407624.001 ПС | ШКСД.407624.001 ПС | 1 экз. |
| Руководство по эксплуатации | ШКСД.407624.001 РЭ | 1 экз. |
| Методика поверки | МП 0749-7-2018 | 1 экз. |
осуществляется по документу МП 0749-7-2018 «ГСИ. Уровнемеры радарные «ВЗЛЕТ РУ». Методика поверки», утвержденному ФГУП «ВНИИР» 23.04.2018 г.
Основные средства поверки:
- рабочий эталон единицы уровня жидкости 2-го разряда в диапазоне значений от 0 до 30 м по ГОСТ 8.477-82.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или на свидетельство о поверке, а также на мастику в пломбировочной чашке блока вторичного преобразователя в соответствии с рисунком 2.
приведены в эксплуатационном документе.
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
ШКСД. 407624.001 ТУ Уровнемеры радарные «ВЗЛЕТ РУ». Технические условия»
