Государственный реестр средств измерений

Калибраторы давления грузопоршневые T и DM, 72087-18

72087-18
Калибраторы давления грузопоршневые T и DM предназначены для измерений избыточного давления и воспроизведения единицы давления.
Карточка СИ
Номер в госреестре 72087-18
Наименование СИ Калибраторы давления грузопоршневые
Обозначение типа СИ T и DM
Изготовитель "AMETEK Sensors, Test and Calibration", Дания; Завод-изготовитель "AMETEK M&G", США
Год регистрации 2018
Срок свидетельства 03.08.2024
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Калибраторы давления грузопоршневые T и DM предназначены для измерений избыточного давления и воспроизведения единицы давления.

Описание

Принцип действия калибраторов давления грузопоршневых T и DM основан на уравновешивании силы, действующей на нижний торец неуплотненного поршня, суммарным весом поршня, грузоприемного устройства и накладываемых на него грузов.

Калибраторы давления грузопоршневые T и DM состоят из измерительной поршневой системы (ИПС), комплекта грузов и устройства для создания и поддержания давления. ИПС состоит из цилиндра и притертого к нему поршня, на который устанавливается грузоприемное устройство. Для устранения влияния жидкостного трения между поршнем и цилиндром в процессе измерений поршень с грузоприемным устройством и грузами приводят во вращение от руки. Положение равновесия поршня соответствует среднему значению его рабочего хода и фиксируется визуально.

Комплект грузов предназначен для уравновешивания измеряемого давления. В соответствии с заказом комплект грузов может быть подогнан под местное ускорение свободного падения в одной из следующих единиц: МПа (кПа), бар, кгс/см2.

В качестве источника давления используется ручной рычажный поршневой насос. Насос имеет переключатель производительности для быстрого заполнения и обеспечения плавного изменения давления. В качестве рабочей жидкости в насосе используются: масло, дистиллированная вода или водно-спиртовая смесь.

Калибраторы давления грузопоршневые DM отличаются от калибраторов T наличием второй измерительной поршневой системы. Обе измерительные системы размещены на одной подставке и соединены с одним насосом через переключающийся клапан.

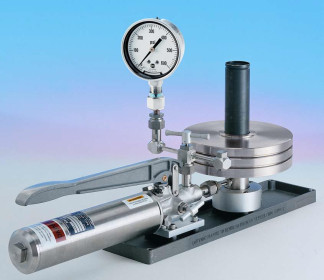

Общий вид калибраторов давления грузопоршневых T и DM показан на рисунках 1, 2.

Рисунок 2 - Общий вид калибраторов давления грузопоршневых DM

Пломбирование калибраторов давления грузопоршневых T и DM не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Калибраторы давления грузопоршневые T

Калибраторы давления грузопоршневые DM

Диапазоны измерений (воспроизведения), МПа

(от 0,1 до 4); (от 0,1 до 7); (от 0,1 до 10); (от 0,2 до 20); (от 1 до 40); (от 1 до 70); (от 1 до 100)

(от 0,1 до 4)/(от 1 до 40) (от 0,1 до 7)/(от 1 до 70) (от 0,1 до 10)/(от 1 до 100)

Пределы допускаемой относительной погрешности, %*

±0,015; ±0,025

Примечание:

* в основном диапазоне измерений от 0,1-Ртах до Pmax погрешность нормируется в % от измеряемой величины; в дополнительном диапазоне измерений от Ртт до 0,1Ртах погрешность нормируется в % от 0,1-Ртах,

где Pmin- нижний предел измерений, Ртах - верхний предел измерений

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Калибраторы давления грузопоршневые T

Калибраторы давления грузопоршневые DM

Температурный коэффициент, 1/°С

0,000028

Масса, кг, не более

23

Масса грузов, кг, не более

от 25 до 95

Наименование характеристики

Значение

Калибраторы давления грузопоршневые T

Калибраторы давления грузопоршневые DM

Габаритные размеры (длинахширинахвысота), мм, не более

800x230x500

550x230x500 (насос) 380x250x500 (платформа с ИПС)

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %

от +10 до +30 от 20 до 90

Срок службы, лет

7

Знак утверждения типа

наносится на шильдик калибратора давления грузопоршневого и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Калибратор давления грузопоршневой

T или DM

1 шт.

Руководство по эксплуатации

-

1 экз.

Поверка

осуществляется по документу РТ-МП-5036-443-2017 «ГСИ. Калибраторы давления грузопоршневые T и DM. Методика поверки», утвержденному ФБУ «Ростест-Москва» 23 ноября 2017 г.

Основные средства поверки:

-    манометры избыточного давления грузопоршневые МП-60, МП-600 класса точности 0,01 (регистрационный номер в Федеральном информационном фонде 31703-06);

-    вторичные эталоны по ГОСТ Р 8.802-2012;

-    весы лабораторные электронные LP специального класса (регистрационный номер в Федеральном информационном фонде 22403-03);

-    микроскоп МПБ-3 (регистрационный номер в Федеральном информационном фонде 12045-89);

-    секундомер механический СОСпр (регистрационный номер в Федеральном информационном фонде 11519-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в виде оттиска поверительного клейма или голографической наклейки на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

Техническая документация изготовителя «AMETEK»
