| Номер в госреестре | 72090-18 |
| Наименование СИ | Комплексы |
| Обозначение типа СИ | СДК |
| Изготовитель | ООО "Камышинский опытный завод", г.Камышин |
| Год регистрации | 2018 |
| Срок свидетельства | 03.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы типа СДК (далее - комплекс) предназначены для автоматизированного измерения объема и массы отпускаемой дозы нефтепродуктов и других технических жидкостей в автоцистерны, железнодорожные цистерны или другие емкости, а также управления процессом налива и слива при проведении учетно-расчетных операций.
Принцип работы комплексов основан на динамическом методе измерений массы и объема жидкости в потоке.
Комплекс состоит из:
- измерительного модуля (ИМ);
- блока системы управления наливом (БСУН);
- насосного модуля;
- устройства доступа на цистерну;
- устройства налива;
- устройства слива;
- автоматизированного рабочего места оператора налива (далее - АРМ);
- вспомогательного оборудования.
ИМ состоит из счетчика-расходомера массового Micro Motion (первичный преобразователь - модель F, электронный преобразователь - модель 2700, регистрационный № Федеральном информационном фонде по обеспечению единства измерений (далее -рег. № ФИФ) 45115-16) (далее - счетчик) и технологического оборудования. Счетчик осуществляет измерение объема и массы отпускаемой дозы жидкости и передачу результатов измерений на БСУН. Связь между ИМ с БСУН осуществляется по цифровому интерфейсу RS-485.
Основными элементами БСУН являются: шкаф управления с контроллером (Контроллер программируемый SIMATIC S7-1200), операторская панель, органы управления и индикации (кнопки с лампами), запорно-регулирующая арматура.
БСУН обеспечивает:
- управление, контроль работы и защиту технологического оборудования комплекса;
- сбор и учет измерительной информации с ИМ;
- заданную производительность налива;
- обмен информацией комплекса с АСУ ТП верхнего уровня;
- аварийное закрытие запорно-регулирующей арматуры при возникновении аварийных ситуаций.
АРМ с установленным программным обеспечением, предназначен для:
- передачи разрешения на налив и заданную дозу;
- отображения аварийных сообщений на мониторе;
- хранение и передачу информации о произведенных наливах на верхний уровень АСУ ТП;
- визуализации процесса налива.
АРМ имеет в своем составе: персональный компьютер, монитор, принтер (опционально), средства коммуникации с БСУН (сетевой коммутатор).
| Комплекс СДК | Х | Х. | Х | Х | Х- | Х- | Х- | Х | Х | Х |
| Количество площадок обслуживания (от 0 до 9) | ||||||||||
| Количество мостиков переходных (от 0 до 9) | ||||||||||
| Количество устройств нижнего налива (слива) (от 0 до 9) | ||||||||||
| Количество устройств верхнего налива (слива) (от 0 до 9) | ||||||||||
| Количество ИМ (от 0 до 9) | ||||||||||
| Наименование средств измерений входящих в состав ИМ | ||||||||||
| Наименование насоса | ||||||||||
| Обозначение комплектации нестандартными устройствами доступа на цистерны (другие емкости) и наливными устройствами (от 0 до 999) | ||||||||||
| Обозначение комплектации управляющими контроллерами | ||||||||||
| Климатическое исполнение (У, УХЛ, ХЛ) | ||||||||||

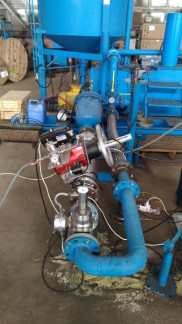

Общий вид комплекса представлен на рисунке 1.
Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, счетчик, входящий в состав комплекса, пломбируются в соответствии с эксплуатационной документацией на него. Схемы пломбировки комплекса от несанкционированного доступа представлены на рисунках 2 - 3.
Рисунок 3 - Пломба поверителя,
препятствующая демонтажу счетчика
Комплексы имеют резидентное программное обеспечение (РПО) и внешнее программное обеспечение (ВПО). РПО устанавливается в контроллер при изготовлении комплекса, в процессе эксплуатации не может быть модифицировано, загружено или прочитано через какой-либо интерфейс, идентификационные данные приведены в таблице 3. ВПО устанавливается на АРМ, данное ПО защищено с помощью авторизации пользователя, паролей и ведения журнала событий. Идентификационные данные приведены в таблице 4. Нормирование метрологических характеристик комплексов проведено с учетом влияния ПО. Уровень защиты программного обеспечение в соответствии с Р 50.2.077-2014:
- для РПО - «высокий»;
- для ВПО - «средний».
Таблица 1 - Идентификационные данные РПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DOZA |
| Номер версии (идентификационный номер) ПО, не ниже | 1.3 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Идентификационные данные ВПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DOZA HMI |
| Номер версии (идентификационный номер) ПО, не ниже | 1.3 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Наименьший расход жидкости, т/ч | 30 |
| Номинальный расход жидкости, т/ч, не более | 100 |
| Минимальная доза выдачи, т | 1,0 |
| Минимальная доза выдачи, м3 | 2,0 |
| Пределы допускаемой относительной погрешности измерения массы, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерения объема, % | ±0,30 |
| Дискретность отображения информации модуля управления наливом, т (м3) | 0,001 (0,001) |
| Верхний предел показаний модуля управления наливом, т (м3) | 9999,999 (9999,999) |
| Наименование характеристики | Значение |
| Диаметр условного прохода ИМ, мм, не более | 100 |
| Условное давление, МПа | 1,0 |
| Рабочие условия: - плотность измеряемой жидкости, кг/м3 - температура измеряемой жидкости, °С - температура окружающей среды, °С: - исполнение У - исполнения УХЛ; ХЛ* - влажность окружающей среды при +15 °С, %, не более - атмосферное давление, кПа | от 680 до 1840 от -40 до +110 от -40 до +40 от -60 до +40 75 от 84 до 106,7 |
| Номинальное напряжение питания электрических узлов, В | 220; 380 |
| Отклонение напряжения питания, % | от -15 до +10 |
| Частота тока, Гц | 50±1 |
| Г абаритные размеры ИМ, мм, не более - длина х ширина х высота | 1820х1150х1630 |
| Масса ИМ, кг, не более | 450 |
| * обеспечивается наличием взрывозащищенных обогревателей на местах установки средств измерений | |
наносится на маркировочную табличку комплексов ударно-точечным методом и на эксплуатационную документацию типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс типа СДК | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МТТКЛ 0236 МП | 1 экз. |
| Эксплуатационная документация на комплектующие изделия, входящие в состав комплекса | - | 1 компл. |
осуществляется по документу МЦКЛ.0236.МП «Комплексы типа СДК. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 28.02.2018 г.
Основные средства поверки:
Вторичный эталон единицы объема жидкости по приказу Росстандарта от 07.02.2018 г. № 256, установка поверочная средств измерений объема и массы УПМ 2000, рег. № в ФИФ 45711-10.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта и/или на бланк свидетельства о поверке, а также согласно рисунку 3.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходом жидкости ТУ 3689-009-53581965-2016 Комплексы типа СДК. Технические условия
| Зарегистрировано поверок | 13 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
