| Номер в госреестре | 72091-18 |
| Наименование СИ | Комплексы измерительные автоматические |
| Обозначение типа СИ | Метеостанция Smartmeteo |
| Изготовитель | ООО "А2А Групп", г.Нижний Новгород |
| Год регистрации | 2018 |
| Срок свидетельства | 03.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные автоматические «Метеостанция Smartmeteo» (далее -комплексы) предназначены для измерений метеорологических параметров воздушной среды: температуры, скорости воздушного потока, относительной влажности воздуха, атмосферного давления, индикации на дисплее вышеуказанных параметров и направления воздушного потока.
Принцип действия комплексов основан на измерении метеорологических параметров первичными измерительными преобразователями (датчиками). Измеренные метеорологические параметры преобразуются в цифровой код контроллером и передаются на устройство отображения - жидкокристаллический дисплей.
В состав комплекса входят:
- модуль МИСВП (далее - модуль измерительный), который измеряет скорость воздушного потока и определяет его направление. В качестве опции в модуль может быть установлен датчик атмосферного давления (исполнение Д);
- контроллер;
- жидкокристаллический дисплей;
- выносные датчики, поставляемые опционально: выносной датчик температуры (исполнение Т); выносной датчик влажности воздуха (исполнение В).
Обозначение комплекса состоит из типа комплекса, буквенного обозначения дополнительных опций (при их наличии) и указания технических условий. Пример обозначения комплекса с максимальным количеством опций: Комплекс измерительный автоматический «Метеостанция Smartmeteo» - ДТВ 110.013.01.2017 ТУ.
В качестве датчиков применены следующие первичные преобразователи: датчик температуры - термопреобразователь сопротивления, с цифровым выходом; датчик относительной влажности воздуха - емкостной преобразователь относительной влажности, с цифровым выходом; датчик атмосферного давления - пьезорезистивный преобразователь атмосферного давления, с цифровым выходом; датчик скорости воздушного потока -преобразователь скорости вращения с крыльчаткой, с импульсным выходом; индикатор направления воздушного потока - преобразователь угла поворота, снабженный флюгером, с аналоговым выходом.
Выносные датчики присоединяются к контроллеру с помощью кабелей. Модуль измерительный располагают на мачте (кронштейне). Контроллер и выносные датчики монтируют в защищенном от осадков месте.
Контроллер состоит из устройства сбора данных, радиомодема стандарта GSM/GPRS, смонтированных в пластмассовом корпусе, обеспечивающим защиту от неблагоприятных условий внешней среды. Предусмотрена сервисная функция передачи измеренных данных по каналу GSM/GPRS и архивирования на сервере.

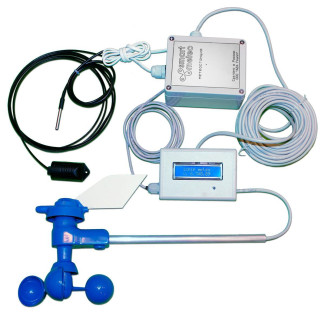

Общий вид комплекса представлен на рисунке 1.
Пломбирование комплексов для защиты от несанкционированного доступа к элементам конструкции производится с помощью наклеек изготовителя, которые наносятся на стык корпуса модуля измерительного и стык корпуса контроллера. Знак поверки в виде оттиска клейма наносится на головку винта, стягивающего корпус контроллера и головку винта, стягивающего корпус модуля измерительного.
Схема пломбирования и обозначение места нанесения знака поверки приведены на рисунке 2.
О
л
i
I
а
*-
Q
О
Ф
*-
*
Г
Л*
*
i?
и
©
Л
Место нанесения знака поверки
Рисунок 2 - Схема пломбирования и обозначение места нанесения знака поверки
Комплексы «Метеостанция Smartmeteo» имеют программное обеспечение (ПО) «1 chip meteo», которое является встроенным. ПО обеспечивает сбор, обработку, отображение измеренных данных на дисплее. Защита программного обеспечения обеспечивается с помощью исключения физического доступа к носителям программного обеспечения - микросхема памяти размещена в защищенном пломбированием корпусе, устройство микросхемы памяти исключает считывание и изменение программы.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 1chip meteo |
| Номер версии (идентификационный номер) ПО | не ниже 4.6 |
Метрологические характеристики комплексов, указанные в таблице 2, нормированы с учетом ПО. Уровень защиты «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры воздуха, °С | от -40 до +85 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С | ±1,5 |
| Диапазон измерений относительной влажности воздуха, % | от 5 до 95 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха1, % | ±5 |
| Диапазон измерений атмосферного давления | от 66,7 до 106,7 кПа (от 500 до 800 мм рт. ст.) |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления | ±0,27 кПа (±2 мм рт. ст.) |
| Диапазон измерений скорости воздушного потока, м/с | от 1 до 25 |
| Пределы допускаемой абсолютной погрешности измерений скорости (V, м/с) воздушного потока2, м/с | +(0,3+0,05-V) |
| Диапазон показаний дисплея, по скорости воздушного потока, м/с | от 1 до 50 |
| Диапазон показаний дисплея, по направлению воздушного потока, градусов | от 0 до 360 |
Примечания: 1 - в диапазоне температур окружающей среды от 0 до плюс 50 °С; 2 - в диапазоне температур окружающей среды от плюс 15 до плюс 25 °С.
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики | ||
| Габаритные размеры, мм, не более: | ширина | длина | высота |
| - модуль измерительный | 200 | 400 | 130 |
| - контроллер | 130 | 100 | 65 |
| - жидкокристаллический дисплей | 130 | 60 | 30 |
| - выносные датчики | 75 | 35 | 25 |
| Масса, кг, не более: | |||
| - преобразователь скорости воздушного потока | 1,0 | ||
| - контроллер | 0,8 | ||
| - жидкокристаллический дисплей | 0,3 | ||
| - выносные датчики | 0,4 | ||
| Наименование характеристики | Значение характеристики |
| Питание от источника постоянного тока: - напряжение, В - потребляемая мощность, Вт, не более | от 9 до 24 20 |
| Условия эксплуатации: - температура окружающей среды (кроме ЖК дисплея), °С - температура окружающей среды (ЖК дисплей), °С - относительная влажность воздуха при +35 °С, не более, % | от - 40 до + 60 от - 10 до + 60 95 |
| Средняя наработка на отказ, ч, не менее | 50000 |
| Средний срок службы, лет, не менее | 5 |
наносится в виде наклейки на крышку корпуса, и на титульные листы руководства по эксплуатации и паспорта-формуляра методом печати.
Комплект поставки комплексов «Метеостанция Smartmeteo» приведен в таблице 4.
Таблица 4 - Комплект поставки
| Наименование | Обозначение | Количество, шт. |
| Модуль измерительный | - | 1 |
| Контроллер с сетевым блоком питания | - | 1 |
| ЖК дисплей | - | *i |
| Выносные датчики | - | *i |
| Кронштейн вертикальный с цанговым зажимом | - | *i |
| Руководство по эксплуатации | 110.013.01.2017 РЭ | 1 экз. |
| Паспорт-формуляр | 110.013.01.2017 ФО | 1 экз. |
| Методика поверки | 110.013.01.2017 МП | 1 экз. |
Примечание: 1 - количество согласовывается при заказе комплекса
осуществляется по документу 110.013.01.2017 МП «Комплексы измерительные автоматические «Метеостанция Smartmeteo». Методика поверки», утверждённому ФБУ "Нижегородский ЦСМ" 29 августа 2017 г.
Основные средства поверки:
- стенд аэродинамический АДС300/30М (Рег. № 47012-11);
- генератор влажного воздуха HygroGen мод. HygroGen 2 (Рег. № 32405-11);
- барометр образцовый переносной БОП-1М (Рег. № 26469-04);
- измеритель температуры многоканальный прецизионный МИТ 8.05 (Рег. 19736-11);
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-1-2 (Рег. 23040-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт-формуляр или на свидетельство о поверке, и на корпус контроллера и модуля измерительного.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1 106 Па
110.013.01.2017 ТУ. Комплексы измерительные автоматические «Метеостанция Smartmeteo». Технические условия
