Термодатчики беспроводные SENSOR TF-1 (далее - термодатчики) предназначены для измерений температуры окружающей среды, воздуха, неагрессивных газов в кузовах рефрижераторного транспорта. Термодатчики беспроводные SENSOR TF-1 могут быть использованы для контроля температуры в производственных помещениях, холодильных помещениях, на складах.
| Номер в госреестре | 72092-18 |
| Наименование СИ | Термодатчики беспроводные |
| Обозначение типа СИ | SENSOR TF-1 |
| Изготовитель | ООО "Вега-Абсолют", г.Новосибирск |
| Год регистрации | 2018 |
| Срок свидетельства | 03.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Термодатчики беспроводные SENSOR TF-1 (далее - термодатчики) предназначены для измерений температуры окружающей среды, воздуха, неагрессивных газов в кузовах рефрижераторного транспорта. Термодатчики беспроводные SENSOR TF-1 могут быть использованы для контроля температуры в производственных помещениях, холодильных помещениях, на складах.
Принцип действия термодатчиков беспроводных SENSOR TF-1 (далее - термодатчики) основан на измерении температуры с помощью термопреобразователей сопротивления (датчиков), преобразования температуры в эквивалентный сигнал электрического сопротивления, измерения сопротивления электронным блоком и обратного преобразования в температуру в соответствии с ГОСТ 6651-2009.
Термодатчики подключаются к адаптеру-регистратору Thermofleet с помощью программного обеспечения «Конфигуратор», обеспечивая непрерывное измерение температуры и передачу информации при помощи модуляции LoRa в пакете запроса. Измеренные значения температуры заносятся в память адаптера-регистратора с указанием даты и времени выполненного измерения. После успешного радиообмена, или, после того, как все попытки радиопередачи исчерпаны термодатчик уходит в режим «Сон». Следующее пробуждение происходит через запрограммированный интервал времени или по событию термодатчика.
Термодатчики беспроводные Sensor TF-1 поставляется в выключенном состоянии. В данном режиме устройство не осуществляет передачу данных на адаптер-регистратор Thermofleet, обеспечивая таким образом более длительный ресурс батареи.

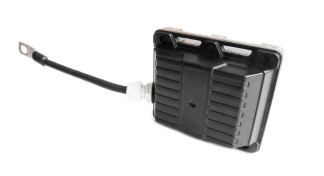

Общий вид термодатчиков беспроводных SENSOR TF-1 приведен на рисунке 1
Программное обеспечение (ПО) состоит из внутреннего ПО, встроенного в термодатчики, и внешнего ПО, устанавливаемого на персональный компьютер.
Внутреннее ПО, встроенное в термодатчики, является метрологически значимым. Идентификационные данные программного обеспечения указаны в таблице 1 Внешнее ПО «Кофигуратор», устанавливается на персональном компьютере самостоятельно и находится в общем свободном доступе и является метрологически незначимым.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Конфигуратор |
|
Номер версии (идентификационный номер) ПО |
1.21 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Конструкция термодатчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Метрологические и технические характеристики термодатчиков приведены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики термодатчиков
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -40 до +85 |
|
Пределы допускаемой основной абсолютной погрешности измерений термодатчиков, °С |
±0,5 |
|
Пределы допускаемой дополнительной погрешности от влияния внешних факторов не должна превышать, в долях от допускаемой основной погрешности: при изменении относительной влажности окружающей среды в диапазоне от 20 до 90 % (без конденсации) на каждые 10 %; при изменении температуры окружающей среды в диапазонах рабочих температур: до +15оС включительно, и свыше +25оС, на каждые 10оС |
±0,5 |
|
Класс допуска датчиков по ГОСТ 6651-2009 |
С |
|
Рабочие условия эксплуатации термодатчиков: - температура окружающего воздуха, С - атмосферное давление, кПа - относительная влажность окружающего воздуха (без конденсации), % |
от -40 до +85 от 84 до 106,7 от 20 до 95 |
|
Габаритные размеры (ширинахвысотахдлина), не более, мм |
93x78x37 |
|
Масса, не более, кг |
0,4 |
|
Напряжения питания, В |
3,6 |
|
Емкость батареи, мА-ч |
6400 |
|
Потребляемая мощность, Вт, не более |
0,3 |
|
Рабочие радио частоты, МГц |
от 864,8 до 868,8 |
|
Условия эксплуатации по ГОСТ 15150-96 |
II |
|
Устойчивость к климатическим воздействиям по ГОСТ Р 52931-2008 |
Г руппа С2 |
|
Устойчивость к механическим воздействиям по ГОСТ Р 52931 - 2008 |
Г руппа N2 |
|
Степень защиты по ГОСТ 14254-2015 |
IP65 |
|
Срок эксплуатации, не менее |
3 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом, а также на этикетку, прикрепленную к термодатчикам.
Комплект поставки термодатчиков беспроводных SENSOR TF-1 приведен в таблице 3.
Таблица 3 - Комплект поставки термодатчиков беспроводных SENSOR TF-1
|
Наименование |
Обозначение |
Количество |
|
Термодатчики беспроводные SENSOR TF-1 |
- |
1 шт. |
|
Адаптер-регистратор Thermofleet* |
- |
1 шт. |
|
Технические условия |
ТУ 26.51.44 - 001 - 78377421 - 2018 |
1 экз. |
|
Руководство по эксплуатации |
Вега Sensor TF-1 РЭ |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
МП-036/04-2018 |
1 экз. |
|
Примечание - * Адаптер-регистратор Thermofleet поставляется на партию термодатчиков, либо по согласованию с заказчиком |
||
осуществляется по документу МП-036/04-2018 «Термодатчики беспроводные SENSOR TF-1. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» «23» апреля 2018 г. Основные средства поверки:
-Термометр сопротивления платиновый вибропрочный эталонный ПТСВ-9-2 (регистрационный номер 65421-16);
- измеритель температуры многоканальный прецизионный МИТ 8 модификации МИТ
8.03 (Регистрационный № 19736-11);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 56940-2016 Регистраторы температуры, используемые при транспортировании, хранении и распределении охлажденной, замороженной и глубокой/быстрой заморозки пищевой продукции и мороженого. Испытания, эксплуатационные характеристики, пригодность к применению
ТУ 26.51.44 - 001 - 78377421 - 2018 Технические условия. Термодатчики беспроводные SENSOR TF-1
