| Номер в госреестре | 72095-18 |
| Наименование СИ | Измерители отклонений от прямолинейности |
| Обозначение типа СИ | Лазерная струна ЛС-1 |
| Изготовитель | АО "Государственный оптический институт им.С.И.Вавилова" (ГОИ), г.С.-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 03.08.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители отклонений от прямолинейности «Лазерная струна ЛС-1» (далее -измеритель) предназначены для измерений отклонений от прямолинейности, плоскостности и соосности.
Принцип действия основан на методе лазерного визирования. Величина смещения изображения марки относительно выходного элемента прибора в виде кольцевой интерференционной структуры с четко выраженным круглым центральным пятном измеряется отсчетными устройствами магнитной подставки или с помощью цифровой камеры с матричным приемником.

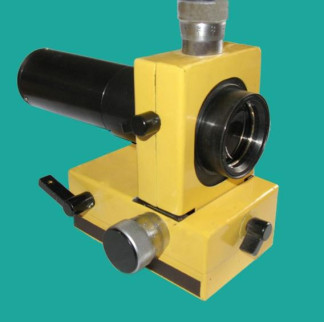

Измеритель состоит из двух магнитных подставок в которые устанавливаются лазерная труба и визирная приемная система при визуальном способе измерений или приёмник фотоэлектрический при фотоэлектрическом способе измерений и комплекта оптических узлов в том числе отражателей. Лазерная труба выпускается в двух модификациях, отличающихся габаритными размерами. В состав измерителя входит персональный компьютер с установленным программным обеспечением.
Пломбирование Измерителей отклонений от прямолинейности «Лазерная струна ЛС 1» не предусмотрено.
Измерители имеют автономное программное обеспечение (ПО). Автономное программное обеспечение установлено на персональном компьютере и по интерфейсу USB получает данные с цифровой камеры для дальнейшей обработки и хранения информации. ПО содержит метрологически значимую часть, metrofunc, доступ пользователя к которой ограничен. ПО предназначено для обработки результатов измерений, отображения их на мониторе, сохранения результатов измерений. Для защиты программного обеспечения от непреднамеренных и преднамеренных изменений настроек измерителя предусмотрена авторизация пользователей программными средствами. Доступ пользователя к настройкам программы возможен лишь при правильном вводе пароля. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Отсчет |
| Номер версии ПО | не ниже 1.00 |
| Цифровой идентификатор ПО | c8c0b8af85cffbc276028ddfabed0fd8 |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
Метрологические и технические характеристики измерителей приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочее расстояние от объектива до приемника, м | от 0,5 до 30 |
| Диапазон измерений отклонений от опорной прямой, мм: - визуальным способом - фотоэлектрическим способом | от +5,0 до -5,0 от +3,0 до -3,0 |
| Пределы допускаемой абсолютной погрешности измерений отклонений от опорной прямой, мм: - визуальным способом - фотоэлектрическим способом | ± 0,1 ± 0,01 |
| Диапазон измерений длины, мм - отсчетными устройствами магнитной подставки - фотоэлектрическим отсчетным устройством | от 0 до 10 от 0 до 6 |
| Пределы допускаемой абсолютной погрешности измерений длины, мм - отсчетными устройствами магнитной подставки - фотоэлектрическим отсчетным устройством | ±0,02 ±0,005 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Допуск параллельности оси лазерного пучка образующей корпуса лазерной трубы на длине 1 м, мм | 0,02 |
| Расстояние от стебля до верхнего края торца конической части барабана, мм, не более | 0,5 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: лазерной трубы ЛС-1.01.000: | |
| - диаметр | 50 |
| - длина | 210 |
| лазерной трубы ЛС-1.01.001: | |
| - диаметр | 64 |
| - длина | 385 |
| визирной приемной системы в подставке: | |
| - высота | 170 |
| - ширина | 130 |
| - длина | 150 |
| Номинальное напряжение питания лазерной трубы постоянного тока (два | |
| элемента питания ААА), В | 1,5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, %, не более | 80 |
| - атмосферное давление, кПа | от 94 до 104 |
| Масса, кг, не более: | |
| - лазерной трубы | 0,85 |
| - визирной приемной системы в подставке | 2,75 |
| Средний срок службы (у=0,97), лет, не менее | 5 |
| Средняя наработка на отказ, ч | 2000 |
наносится типографским способом на титульный лист Руководства по эксплуатации и Паспорта.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Лазерная труба* | ЛС-1.01.000 | 1 шт. |
| Лазерная труба* | ЛС-1.01.001 | 1 шт. |
| Приёмник фотоэлектрический (цифровая камера) | SDU - 415 | 1 шт. |
| Магнитная подставка | ИГ 159. 05.000 | 2 шт. |
| Визирная приемная система | ЛС-1.02.000 | 1 шт. |
| Комплект оптических узлов* | - | 1 компл. |
| Компьютер (ноутбук) в сумке для переноса | - | 1 шт. |
| Программное обеспечение | ЛС-1.000 ПО | 1 шт. |
| Ящик укладочный | ЛС-1. 03.000 | 2 шт. |
| Отвертка | - | 1 шт. |
| Кисточка беличья | - | 1 шт. |
| Салфетка фланелевая | - | 1 шт. |
| Руководство по эксплуатации | ЛС-01.000 РЭ | 1 экз. |
| Паспорт | ЛС-01.000 ПС | 1 экз. |
| ГСИ. Измерители отклонений от прямолинейности «Лазерная струна ЛС-1». Методика поверки | МП 13-233-2018 | 1 экз. |
| * - поставляется по согласованию | ||
осуществляется по документу МП 13-233-2018 «ГСИ. Измерители отклонений от прямолинейности «Лазерная струна ЛС-1». Методика поверки», утвержденному ФГУП «УНИИМ» 29 апреля 2018 г.
Основные средства поверки: рабочий эталон единицы длины в области отклонений от прямолинейности 2 разряда по ГОСТ 8.420-2002;
микроскоп универсальный по ГОСТ 8074-82, диапазон измерений длины не менее 10 мм, Д±3 мкм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.420-2002 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений отклонений от прямолинейности и плоскостности
ТУ 26.70.23-001-33122646-2017 Измеритель отклонений от прямолинейности «Лазерная струна ЛС-1». Технические условия
