| Номер в госреестре | 72096-18 |
| Наименование СИ | Установка газосмесительная |
| Обозначение типа СИ | ГСУ |
| Изготовитель | ООО "Микросенсорная техника", г.Москва |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка газосмесительная ГСУ (далее - ГСУ) предназначена для приготовления в баллонах под давлением газовой смеси состава: аргон-диоксид углерода-четырехфтористый углерод.
Принцип действия установки основан на смешении чистых газов (аргона, диоксида углерода, четырехфтористого углерода в соответствии с их парциальными давлениями и расчете содержания компонентов по уравнению состояния трехкомпонентной смеси.
Газосмесительная установка состоит из блока питания, вакуумного насоса, блока смешения и измерения (БСИ).
На лицевой панели БСИ размещены запорно-регулирующие газовые вентили, дисплей для вывода информации: давления в газовых трактах (кгс/см ), температуры (°С), состояния вакуумного насоса (вкл/выкл). К БСИ подсоединяют три баллона с исходными газами и приемные баллоны для смеси.

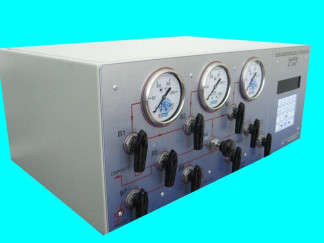

Общий вид установки газосмесительной ГСУ представлен на рисунке 1.
Пломбирование установки газосмесительной ГСУ не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Значение объемной доли компонентов в приготавливаемой смеси, объемная доля, %: - аргон | 40 |
| - диоксид углерод | 55 |
| - четырехфтористый углерод | 5 |
| Пределы допускаемых значений относительной погрешности объемной доли компонентов, % | ±10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В | 380 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность установки, кВт, не более | 0,5 |
| Потребляемая мощность вакуумного насоса, кВт, не более | 1,0 |
| Максимальное давление смеси, кгс/см | 60 |
| Габаритные размеры (без вакуумного насоса), мм, не более: - высота | 600 |
| - ширина | 300 |
| - длина | 250 |
| Масса (без вакуумного насоса), кг, не более | 15 |
| Условия эксплуатации: - температура окружающей среды, °С | от +15 до +35 |
| - атмосферное давление, мм рт.ст. | от 680 до 785 |
| - относительная влажность, % | от 30 до 80 |
наносится на титульный лист руководства по эксплуатации типографским способом, на установку - методом фотопечати.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка газосмесительная ГСУ | - | 1 шт. |
| Вакуумный насос | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации и техническое описание | 1 экз. | |
| Методика поверки | МП 205-32-2017 | 1 экз. |
осуществляется по документу МП 205-32-2017 «Установка газосмесительная ГСУ. Методика поверки», утвержденному ФГУП «ВНИИМС» 26 декабря 2017 г.
Основные средства поверки:
- ГСО-ПГС 10549-2014;
- азот газообразный особой чистоты, 1 сорт, ГОСТ 9293-74.
Допускается применение аналогичных средств поверки, обеспечивающих, определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую поверхность установки.
приведены в эксплуатационном документе.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
Техническая документация ООО «МИКРОСЕНСОРНАЯ ТЕХНИКА», г. Москва
