Преобразователи расхода шестеренчатые VC, 72105-18

Преобразователи расхода шестеренчатые «УС» (далее - преобразователи расхода) предназначены для измерений объемного расхода и объема жидкостей с вязкостью от 1 до 1000000 сСт.
Карточка СИ
Номер в госреестре 72105-18
Наименование СИ Преобразователи расхода шестеренчатые
Обозначение типа СИ VC
Изготовитель "KRACHT GmbH", Германия
Год регистрации 2018
Срок свидетельства 03.08.2024
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи расхода шестеренчатые «УС» (далее - преобразователи расхода) предназначены для измерений объемного расхода и объема жидкостей с вязкостью от 1 до 1000000 сСт.

Описание

Преобразователи расхода состоят из измерительной камеры, двух зубчатых колес, находящихся в зацеплении друг с другом, двух импульсных датчиков.

Принцип действия преобразователей расхода основан на измерении количества оборотов шестерен, вращающихся под действием потока жидкости. Измеряемая среда, под действием разности давлений на входе и выходе камеры, протекая через камеру, приводит шестерни в движение, заставляя их вращаться. Два встроенных чувствительных элемента бесконтактно определяют вращения зубчатых колес. При повороте зубчатого колеса на один шаг зуба, формируется сигнал, в виде электрического импульса прямоугольной формы. В связи с тем, что импульсный сигнал генерируется двумя парами чувствительных элементов, которые смещены друг относительно друга на половину зуба, возможно определять направление вращения.

Преобразователи расхода выпускаются в следующих модификациях: УС, УСА, VCN, VCL, VCG, которые отличаются внешним видом, метрологическими и техническими характеристиками

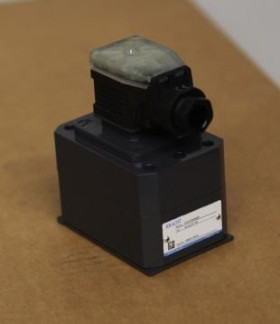

Общий вид преобразователей расхода представлен на рисунке 1. Пломбирование преобразователей расхода не предусмотрено.

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики преобразователей расхода модификации VC

Наименование

Значение

Модели

преобразователей

расхода

VC

0.025

VC

0.04

VC

0.1

VC

0.2

VC

0.4

VC

1

VC

3

VC

5

VC

12

VC

16

Диаметр условного прохода, мм

6

6

10

10

16

16

25

25

38

38

Минимальный расход Qmin, дм3/мин

0,16

0,16

0,16

0,16

0,2

0,4

0,6

1,0

2,0

3,0

Максимальный расход Qmax, дм3/мин

2,0

4,0

8,0

16,0

40,0

80,0

160,0

250

600,0

700,0

Пределы допускаемой относительной погрешности измерений объемного расхода 5, %: при вязкости измеряемой жидкости от 1 до 20 сСт при вязкости измеряемой жидкости > 20 сСт

±1,5

±0,3

Рабочее давление, МПа, не более

40

Диапазон температур измеряемой среды, °С

от

-60

до

+200

от -60 до +220

Таблица 2 - Метрологические характеристики преобразователей расхода моделей VCA, VCN, VCL, VCG_

Наименование

Значение

Модели

преобразователей

расхода

VCA

0.04

VCN

0.04

VCA

0.1

VCA

0.2

VCN

0.2

VCA

2

VCA

5

VCL

0.1

VCG

2

VCG

5

Диаметр условного прохода, мм

6

6

10

6

10

16*

25

10

16

25

Минимальный расход Qmin. дм3/мин

0,16

0,16

0,16

0,25

0,25

1,0

1,0

0,16

1,0

3,0

Максимальный расход Qmax, дм3/мин

4,0

4,0

10

10

10

65

200

2,0

65,0

240,0

Пределы допускаемой относительной погрешности измерений объемного расхода 5, %: при вязкости измеряемой жидкости от 1 до 20 сСт при вязкости измеряемой жидкости > 20 сСт

±10,0

±2,0

±15,0

±3,0

±10,0

±2,5

±5 ,0 ±1,0

±10,0

±2,0

±10,0

±2,5

Наименование

Значение

Рабочее давление, МПа, не более

20

16

20

16

8

40

31,5

Диапазон температур измеряемой среды, °С

от -10 до +80

от -15 до +120

* дополнительно выпускаются с диаметром условного прохода 20 и 25 мм.

Таблица 3 - Основные технические характеристики преобразователей расхода модификации VC

Наименование

Значение

Модели

преобразователей

расхода

VC

0.025

VC

0.04

VC

0.1

VC

0.2

VC

0.4

VC

1

VC

3

VC

5

VC

12

VC

16

Напряжение питания постоянного тока, В

от 9,6 до 14,4 (от 19,2 до 28,8)

Потребляемая мощность, Вт, не более

0,9

Выходной сигнал

импульсный PNP (NPN по запросу)

Условия эксплуатации: температура

окружающего воздуха, °С относительная влажность, без конденсата %, атмосферное давление, кПа

от -60 до +80 от 0 до 100 от 84 до 106,7

Г абаритные размеры, мм, не более длина ширина высота

94

94

119

94

94

120

94

94

129

94

94

121

118

118

127

124

124

136

170

170

153

170

170

169

249

249

232

249

249

248

Масса, кг, не более

3,0

3,0

3,0

3,1

4,8

7,0

16,3

18,9

53,5

57,4

Среднее время наработки на отказ, ч

120000

Средний срок службы, лет

12

Таблица 4 - Основные технические характеристики преобразователей расхода моделей VCA, VCN, VCL, VCG

Наименование

Значение

Модели

преобразователей

расхода

VCA

0.04

VCN

0.04

VCA

0.1

VCA

0.2

VCN

0.2

VCA

2

VCA

5

VCG

5

VCG

2

VCL

0.1

Напряжение питания постоянного тока, В

от 9,6 до 14,4 (от 19,2 до 28,8)

Потребляемая мощность, Вт, не более

0,9

Выходной сигнал

импульсный PNP (NPN по запросу)

Условия эксплуатации: температура окружающего воздуха, °С

относительная влажность, без конденсата %, атмосферное давление, кПа

от -10 до +80

от 0 до 100 от 84 до 106,7

от -25 до +60

от 0 до 100

от 84 до 106,7

Наименование

Значение

Г абаритные размеры, мм, не более длина

ширина

высота

55

55

96

55

55

115

80

48

100

90

100

115

120

170

150

120

170

156

90

100

115

94

94

106

Масса, кг, не более

0,5 1,2

0,6

1,2

1,9

6,0

13,2

5,0

3,0

Среднее время наработки на отказ, ч

120000

Средний срок службы, лет

12

Знак утверждения типа

наносится на шильдик преобразователя расхода методом фотопечати и на титульные листы руководства по эксплуатации и паспорта печатным способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Комплектующие

Количество

Преобразователи расхода шестеренчатые «УС»

1 шт.

Руководство по эксплуатации

1 шт.

Паспорт

1 шт.

Методика поверки

1 шт.

Поверка

осуществляется по документу МП 208-023-2018 «ГСИ. Преобразователи расхода винтовые «БУС», шестеренчатые «VC». Методика поверки», утвержденному ФГУП «ВНИИМС»

21.05.2018 г.

Основные средства поверки:

-    установка поверочная 1-го разряда в соответствии с приказом Росстандарта от 07.02.2018 г. №256 (часть 2), диапазон воспроизведения объемного расхода воды от 0,01 до 150,0 м3/ч, пределы допускаемой относительной погрешности измерений ±0,1 %;

-    частотомер электронно-счетный ЧЗ-63/1, диапазон частот от 0,1 до 200 МГц, ПГ ±1,5 10-7 за 30 суток (регистрационный номер 9084-90);

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости Техническая документация фирмы «KRACHT GmbH»

Зарегистрировано поверок 10
Поверителей 2
Актуальность данных 07.12.2024
