| Номер в госреестре | 72107-18 |
| Наименование СИ | Расходомеры газа термомассовые |
| Обозначение типа СИ | MT100M |
| Изготовитель | "Fluid Components International LLC (FCI)", США |
| Год регистрации | 2018 |
| Срок свидетельства | 03.08.2024 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры газа термомассовые MT100M (далее - расходомеры) предназначены для измерения массового (объемного) расхода и массы (объема) различных газов.
Принцип действия расходомера основан на принципе термальной дисперсии. Расходомеры состоят из первичного преобразователя (сенсор) и вторичного преобразователя (электронный блок). Маломощный нагреватель создает разность температур между двумя термопреобразователями путем нагрева одного из них на температуру выше температуры процесса. Разность температур прямопропорциональна массовому расходу газа. Электронный блок преобразовывает информацию о разности температур в выходной сигнал. Сигнал от ненагреваемого термопреобразователя, входящего в состав первичного преобразователя, используется для определения температуры процесса.
Для определения объемного расхода и объема газа используется пересчет по плотности газа путем ввода в электронный блок условно-постоянных значений состава газа.
Электронный блок имеет встроенный дисплей и клавиатуру для настройки, программирования, и индикации текущего массового(объемного) расхода и массы(объема) газа. Расходомер выпускается в погружном исполнении.

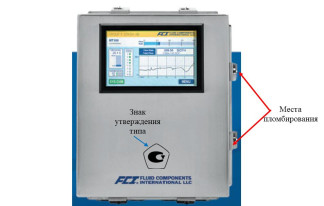

Для защиты от несанкционированного доступа расходомеры пломбируются с помощью пломбы.
Рисунок 2 - Схема пломбировки и место нанесения знака утверждения типа первичного
преобразователя расходомера газа МТ100М
Программное обеспечение является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств.
Калибровочные коэффициенты, параметры настроек, хранятся в энергонезависимой памяти и не могут быть изменены без кода доступа.
Все программное обеспечение счетчика является метрологически значимым. Идентификационные данные встроенного программного обеспечения (ПО) приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | МТ100М CORE S/W |
| Номер версии (идентификационный номер ПО) | 3.05 |
| Цифровой идентификатор ПО (CRC-32) | 0x01DA12C1 |
Уровень защиты ПО- «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики счетчиков приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений массового (объемного) расхода, кг/ч (м3/ч) | в зависимости от плотности среды, диаметра трубопровода, в котором устанавливается расходомер, и скорости потока |
| Характеристики измеряемой среды: - диапазон скорости потока среды , м/с - диапазон рабочих температур, °С - максимально допустимое рабочее избыточное давление, МПа | от 0,08 до 46,00 от -45 до +260 или от -45 до +454* до 0,69; до 3,40 по спецзаказу |
| Пределы допускаемой основной относительной погрешности измерения массового (объемного) расхода газа, % | ±(2,0+ 0,5 Qmax ), но не более ±5,0 Q где Qmax - верхний предел измерений массового (объемного) расхода; Q - измеряемое значение массового (объемного) расхода |
| Наименование характеристики | Значение характеристики |
| Допускаемая дополнительная погрешность при измерении массового (объемного) расхода газа, вызванная отклонением температуры на 1 °С от температуры газа при калибровке, % | 0,03 |
| Допустимый диапазон температуры окружающей среды, °С | от -40 до +60 |
| Динамический диапазон | от 2:1 до 100:1 |
| Напряжение питания, В | Постоянное 24; Переменное 220. |
| Потребляемая мощность, Вт При переменном напряжении При постоянном напряжении | 17 29 |
| Выходы Стандартное исполнение: токовый, мА цифровой частотно-импульсный, кГц Опционально: | от 4 до 20 NAMUR NE4, HART; от 0 до 1; Modbus 485; USB порт; сервисный порт Ethernet. Foundation Fieldbus H1, PROFIBUS-PA |
| Масса, кг, не более Электронный блок Первичный преобразователь | 8 25 |
| Габаритные размеры (ВысотахШиринахДлина), мм Вторичный преобразователь Первичный преобразователь | 320x280x170 270x220x110 |
| Средняя наработка на отказ, ч | 100000 |
| *-в зависимости от исполнения | |
наносится на корпус расходомеров и на титульный лист руководства по эксплуатации в центре типографическим способом.
Таблица 3
| Наименование | Количество, шт. |
| Расходомер газа термомассовый MT100M | 1 |
| Руководство по эксплуатации | 1 |
| Паспорт | 1 |
| Методика поверки МП 0746-13-18 | 1 |
осуществляется по документу МП 0746-13-18 «Инструкция. ГСИ. Расходомеры газа термомассовые MT100М», утвержденному ФГУП «ВНИИР» 26.02.2018 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 (установка поверочная расходоизмерительная, поверочная среда: воздух или природный газ, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,3%);
- национальные эталоны в рамках соглашения CIPM MRA (установка поверочная расходоизмерительная, поверочная среда: природный газ, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,23% (или средним квадратическим отклонением результатов измерений не более 0,05% при 11 независимых измерениях, и неисключенной систематической погрешности не превышающей 0,1%);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и(или) паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.
Техническая документация фирмы Fluid Components International LLC (FCI), США
