Номер в госреестре | 72109-18 |
Наименование СИ | Преобразователи давления измерительные |
Обозначение типа СИ | ИЗМЕРКОН |
Изготовитель | Акционерное общество «ТИМОС» (АО «ТИМОС»), г. Санкт-Петербург |
Год регистрации | 2018 |
Срок свидетельства | 03.08.2029 |
МПИ (интервал между поверками) | 2 года; 3 года - для преобразователей с пределами осн. привед. погрешности ±0,1 %; 5 лет - для преобразователей с пределами осн. привед. погрешности ±0,25 %, ±0,5 % |
Описание типа | скачать |
Методика поверки | скачать |
Преобразователи давления измерительные ИЗМЕРКОН (далее по тексту -преобразователи) предназначены для измерений и непрерывного преобразования избыточного, абсолютного, давления-разряжения, разности давлений нейтральных и агрессивных жидких и газообразных сред, а также гидростатического давления (уровня) нейтральных и агрессивных жидких сред в нормированный аналоговый выходной сигнал постоянного тока, напряжения или цифровой сигнал.
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
В качестве чувствительного элемента применяется кремниевый кристалл с измерительной мембраной, на которую нанесены полупроводниковые тензорезисторы, соединенные по мостовой схеме. Измеряемое давление через защитную мембрану, предохраняющую чувствительный элемент от воздействия рабочей среды, поступает на измерительную мембрану чувствительного элемента и вызывает ее деформацию, которая приводит к изменению сопротивления тензорезисторов и разбалансу моста. Электрический сигнал напряжения разбаланса моста, пропорциональный измеряемому давлению, поступает в блок преобразования для обеспечения температурной компенсации и преобразования в нормированный аналоговый выходной сигнал постоянного тока, или напряжения, или цифровой сигнал по интерфейсу RS-485. Дополнительно преобразователи могут быть оснащены интерфейсом связи 12С, CAN.
Преобразователи выпускаются отградуированными в кПа и МПа, по заказу
2 2
преобразователи могут быть могут выпущены с другими единицами давления: кгс/см , кгс/м , м вод.ст., мм рт. ст., бар, мбар.
Конструктивно преобразователи выполнены в виде единого герметичного корпуса, в котором расположен чувствительный элемент и электронная плата преобразования. От воздействия измеряемой среды чувствительный элемент защищен металлической разделительной мембраной. Измеряемое давление подается через штуцер в рабочую полость преобразователей.
Выпускаемые модификации преобразователей отличаются диапазоном измерений давлений, пределами допускаемых основной и дополнительной температурной погрешностей, выходным сигналом, значением давления перегрузки, вариантом исполнения корпуса, типом измеряемого давления.
Преобразователи ИЗМЕРКОН-ДА предназначены для измерений абсолютного давления, ИЗМЕРКОН-ДАк - для измерений абсолютного давления с компенсацией выходного сигнала эквивалентного давлению 0,1 МПа, ИЗМЕРКОН-ДИ - для измерений избыточного давления, ИЗМЕРКОН-ДИ/Г - для измерений гидростатического давления (уровня), ИЗМЕРКОН-ДИР -для измерений давления-разрежения, ИЗМЕРКОН-ДР - для измерений разрежения, ИЗМЕРКОН-ДД - для измерений разности давлений.
Пломбировка корпуса преобразователя не предусмотрена.

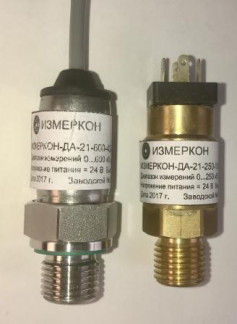

Общий вид преобразователей приведен на рисунках 1 - 12.
Рисунок 4 - Общий вид преобразователей давления измерительных ИЗМЕРКОН, модификация ИЗМЕРКОН-ДИ/Г-26
Рисунок 5 - Общий вид преобразователей давления измерительных ИЗМЕРКОН, модификация ИЗМЕРКОН-ДХ-33
Рисунок 6 - Общий вид преобразователей давления измерительных ИЗМЕРКОН, модификация ИЗМЕРКОН-ДХ-35
Рисунок 9 - Общий вид преобразователей давления измерительных ИЗМЕРКОН, модификация ИЗМЕРКОН-ДИ/Г-38
Рисунок 8 - Общий вид преобразователей давления измерительных ИЗМЕРКОН, модификация ИЗМЕРКОН- ДИ/Г-37
Л|
дан
^[Чинй О...1И0| 1Я-1&4- кПа 1 ^■игйНИЯ = ТА В , ,тч1л1),,1ое-' ЭивЗоЭДЗ КС
Y
Рисунок 11 - Общий вид преобразователей давления измерительных ИЗМЕРКОН, модификация ИЗМЕРКОН-ДХ-41
Преобразователи функционируют под управлением встроенного программного обеспечения (ПО). ПО выполняет следующие функции: считывание информации, хранение калибровочных констант, преобразование полученных данных с учетом калибровочных констант и передачу результата на блоки выдачи аналогового и цифрового сигнала, а так же хранение данных о превышении предельно допустимого давления.
Влияние встроенного ПО преобразователей учтено при нормировании метрологических характеристик.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) ПО | Значение |
Идентификационное наименование ПО | IZ 5xx ALL.bin |
Номер версии (идентификационный номер) ПО | не ниже 1.01 |
Таблица 2 - Метрологические характеристики преобразователей модификаций ИЗМЕРКОН-ДА-21, ИЗМЕРКОН-ДАк-21, ИЗМЕРКОН-ДИ-21, ИЗМЕРКОН-ДИР-21_
Значение | |||
Наименование характеристики | ИЗМЕРКОН-ДА- 21, ИЗМЕРКОН- ДАк-21 | ИЗМЕРКОН- ДИ-21 | ИЗМЕРКОН- ДИР-21 |
1 | 2 | 3 | 4 |
Диапазоны измерений (ДИ) давления, МПа | от 0 до 100 | от 0 до 2,5 | от -0,1 до 0,9 |
Верхние пределы измерений (ВПИ) давления из ряда по ГОСТ 22520, МПа | от 0,1 до 100 | от 0,1 до 2,5 | от 0,06 до 0,9 |
Пределы допускаемой основной приведенной погрешности g(1), % от ДИ | ±0,25(2) ±0,5 | ±0,25(2) ±0,5 | ±0,25(2) ±0,5 |
1 | 2 | 3 | 4 |
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ДИ | 0,65g | 0,65g | 0,65g |
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 | от +15 до +25 от 30 до 80 от 84 до 106,7 | от +15 до +25 от 30 до 80 от 84 до 106,7 |
(1) Конкретное значение погрешности указывается в паспорте на преобразователь. (2) Только для преобразователей с ВПИ св. 0,06 МПа. |
Таблица 3 - Метрологические характеристики преобразователей модификаций ИЗМЕРКОН-ДА-23, ИЗМЕРКОН-ДАк-23, ИЗМЕРКОН-ДА-25, ИЗМЕРКОН-ДАк-25, ИЗМЕРКОН-ДИ-23, ИЗМЕРКОН-ДИ-25_
Наименование характеристики | Значение | ||
ИЗМЕРКОН- ДА-23, ИЗМЕРКОН- ДАк-23 | ИЗМЕРКОН-ДИ- 23; ИЗМЕРКОН-ДИ- 25 | ИЗМЕРКОН- ДА-25; ИЗМЕРКОН- ДАк-25 | |
Диапазоны измерений (ДИ) давления, МПа | от 0 до 100 | от 0 до 2,5 | от 0 до 60 |
Верхние пределы измерений (ВПИ) давления из ряда по ГОСТ 22520, МПа | от 0,01 до 100 | от 0,01 до 2,5 | от 0,01 до 60 |
Пределы допускаемой основной приведенной погрешности g(1), % от ДИ | ±0,1(2) ±0,25 ±0,5 | ±0,1(2) ±0,25 ±0,5 | ±0,1(2) ±0,25 ±0,5 |
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ДИ | 0,65g | 0,65g | 0,65g |
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 | от +15 до +25 от 30 до 80 от 84 до 106,7 | от +15 до +25 от 30 до 80 от 84 до 106,7 |
(1) Конкретное значение погрешности указывается в паспорте на преобразователь. (2) Только для преобразователей с ВПИ св. 0,1 МПа. |
Таблица 4 - Метрологические характеристики преобразователей модификаций ИЗМЕРКОН-ДИР-23, ИЗМЕРКОН-ДИР-25, ИЗМЕРКОН-ДР-23, ИЗМЕРКОН-ДР-25, ИЗМЕРКОН-ДИ/Г-26
Наименование характеристики | Значение | ||
ИЗМЕРКОН- ДИР-23, ИЗМЕРКОН- ДИР-25 | ИЗМЕРКОН-ДР- 23, ИЗМЕРКОН-ДР- 25 | ИЗМЕРКОН- ДИ/Г-26 | |
1 | 2 | 3 | 4 |
Диапазоны измерений (ДИ) давления, МПа | от -0,1 до 2,4 | от -0,1 до 0 | от 0 до 2,5 |
Верхние пределы измерений (ВПИ) давления из ряда по ГОСТ 22520, МПа | от 0,015 до 2,4 | от 0,01 до 0,1 | от 0,01 до 2,5 |
1 | 2 | 3 | 4 |
Пределы допускаемой основной приведенной погрешности % от ДИ | ±0,1(2) ±0,25 ±0,5 | ±0,25 ±0,5 | ±0,25 ±0,5 |
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ДИ | 0,65g | 0,65g | 0,65g |
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 | от +15 до +25 от 30 до 80 от 84 до 106,7 | от +15 до +25 от 30 до 80 от 84 до 106,7 |
(1) Конкретное значение погрешности указывается в паспорте на преобразователь. (2) Только для преобразователей с ВПИ св. 0,1 МПа. |
Таблица 5 - Метрологические характеристики преобразователей модификаций ИЗМЕРКОН-ДА-33, ИЗМЕРКОН-ДАк-33, ИЗМЕРКОН-ДА-35. ИЗМЕРКОН-ДАк-35, ИЗМЕРКОН-ДИР-33, ИЗМЕРКОН-ДИР-35, ИЗМЕРКОН-ДР-33, ИЗМЕРКОН-ДР-35_
Наименование характеристики | Значение | ||
ИЗМЕРКОН- ДА-33; ИЗМЕРКОН- ДАк-33; ИЗМЕРКОН- ДА-35; ИЗМЕРКОН- ДАк-35 | ИЗМЕРКОН- ДИР-33; ИЗМЕРКОН- ДИР-35 | ИЗМЕРКОН- ДР-33, ИЗМЕРКОН- ДР-35 | |
Диапазоны измерений (ДИ) давления, МПа | от 0 до 100 | от -0,1 до 2,4 | от -0,1 до 0 |
Верхние пределы измерений (ВПИ) давления из ряда по ГОСТ 22520, МПа | от 0,01 до 100 | от 0,015 до 2,4 | от 0,01 до 0,1 |
Пределы допускаемой основной приведенной погрешности g(1), % от ДИ | ±0,025(2) ±0,05(3) ±0,1(4) ±0,25 | ±0,025(2) ±0,05(3) ±0,1(4) ±0,25 | ±0,1(4) ±0,25 ±0,5 |
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ДИ кл.т. 0,025 кл.т. 0,05 кл.т. 0,1; 0,25 и 0,5 | 0,3g 0,5g 0,65g | 0,3g 0,5g 0,65g | 0,65g |
1 | 2 | 3 | 4 |
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 | от +15 до +25 от 30 до 80 от 84 до 106,7 | от +15 до +25 от 30 до 80 от 84 до 106,7 |
(1) Конкретное значение погрешности указывается в паспорте на преобразователь. (2) Только для преобразователей с ВПИ св. 0,1 МПа и цифровым интерфейсом RS-485. (3) Только для преобразователей с ВПИ св. 0,1 МПа. (4) Только для преобразователей с ВПИ св. 0,06 МПа. |
Наименование характеристики | Значение | ||
ИЗМЕРКОН- ДИ-33; ИЗМЕРКОН- ДИ-35 | ИЗМЕРКОН- ДД-33 | ИЗМЕРКОН- ДД-39 | |
Диапазоны измерений (ДИ) давления, МПа | от 0 до 2,5 | от -0,1 до 2,5 | от -0,1 до 25 |
Верхние пределы измерений (ВПИ) давления из ряда по ГОСТ 22520, МПа | от 0,01 до 2,5 | от 0,01 до 2,5 | от 0,01 до 25 |
Пределы допускаемой основной приведенной погрешности g(1), % от ДИ | ±0,025(2) ±0,05(3) ±0,1(4) ±0,25 | ±0,025(2) ±0,05(3) ±0,1(4) ±0,25 | ±0,05(2) ±0,1(3) ±0,25 |
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ДИ кл.т. 0,025 кл.т. 0,05 кл.т. 0,1 и 0,25 | 0,3g 0,5g 0,65g | 0,3g 0,5g 0,65g | 0,5g 0,65g |
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 | от +15 до +25 от 30 до 80 от 84 до 106,7 | от +15 до +25 от 30 до 80 от 84 до 106,7 |
(1) Конкретное значение погрешности указывается в паспорте на преобразователь. (2) Только для преобразователей с ВПИ св. 0,1 МПа и цифровым интерфейсом RS-485. (3) Только для преобразователей с ВПИ св. 0,1 МПа. (4) Только для преобразователей с ВПИ св. 0,06 МПа. |
Таблица 7 - Метрологические характеристики преобразователей модификаций ИЗМЕРКОН-ДИ/Г-36, ИЗМЕРКОН-ДИ/Г-37, ИЗМЕРКОН-ДИ/Г-38_
Значение | |||
Наименование характеристики | ИЗМЕРКОН- ДИ/Г-36 | ИЗМЕРКОН- ДИ/Г-37 | ИЗМЕРКОН- ДИ/Г-38 |
1 | 2 | 3 | 4 |
Диапазоны измерений (ДИ) давления, МПа | от 0 до 2,5 | от 0 до 2,5 | от 0 до 1 |
Верхние пределы измерений (ВПИ) давления из ряда по ГОСТ 22520, МПа | от 0,01 до 2,5 | от 0,01 до 2,5 | от 0,04 до 1 |
Пределы допускаемой основной приведенной погрешности g(1), % от ДИ | ±0,05(2) ±0,1(3) ±0,25 | ±0,05(2) ±0,1(3) ±0,25 | ±0,25 ±0,5 |
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ДИ кл.т. 0,05 кл.т. 0,1 и 0,25 | 0,5g 0,65g | 0,5g 0,65g | 0,65g |
1 | 2 | 3 | 4 |
Предельное допускаемое давление, % от ВПИ для ВПИ до 100 кПа включ. для ВПИ св. 100 кПа | 300 200 | 300 200 | 300 200 |
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 | от +15 до +25 от 30 до 80 от 84 до 106,7 | от +15 до +25 от 30 до 80 от 84 до 106,7 |
(1) Конкретное значение погрешности указывается в паспорте на преобразователь. (2) Только для преобразователей с ВПИ св. 0,1 МПа и цифровым интерфейсом RS-485. (3) Только для преобразователей с ВПИ св. 0,1 МПа. | |||
Таблица 8 - Метрологические характ ДА-41; ИЗМЕРКОН-ДИ-41; ИЗМЕРКО | эристики преобразователей модификаций ИЗМЕРКОН-Н-ДИР-41; ИЗМЕРКОН-ДД-41 | ||
Наименование характеристики | Значение | ||
ИЗМЕРКОН- ДА-41; ИЗМЕРКОН- ДИ-41 | ИЗМЕРКОН- ДИР-41 | ИЗМЕРКОН- ДД-41 | |
Диапазоны измерений (ДИ) давления, МПа | от 0 до 25 | от -20 до 20 | от -25 до 25 |
Верхние пределы измерений (ВПИ) давления из ряда по ГОСТ 22520, МПа | от 1 до 25 | от 0,8 до 20 | от 1 до 25 |
Пределы допускаемой основной приведенной погрешности g(1), % от ДИ | ±0,1(2) ±0,25 ±0,5 | ±0,1(2) ±0,25 ±0,5 | ±0,1(2) ±0,25 ±0,5 |
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, % от ДИ | 0,65g | 0,65g | 0,65g |
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 | от +15 до +25 от 30 до 80 от 84 до 106,7 | от +15 до +25 от 30 до 80 от 84 до 106,7 |
(1) Конкретное значение погрешности указывается в паспорте на преобразователь.
(2) Только для преобразователей с ВПИ св. 4,0 кПа._
Таблица 9 - Основные технические характеристики преобразователей модификаций ИЗМЕРКОН-ДА-21, ИЗМЕРКОН-ДАк-21, ИЗМЕРКОН-ДИ-21, ИЗМЕРКОН-ДИР-21_
Наименование характеристики | Значение | ||
ИЗМЕРКОН- ДА-21, ИЗМЕРКОН- ДАк-21 | ИЗМЕРКОН- ДИ-21 | ИЗМЕРКОН- ДИР-21 | |
Предельное допускаемое давление, % от ВПИ для ВПИ до 20 МПа включ. для ВПИ св. 20 МПа | 200 150 (не более 110 МПа) | 200 150 (не более 110 МПа) | 200 150 (не более 110 МПа) |
Выходной сигнал: мА В В В | от 4 до 20 от 0,5 до 4,5 от 0 до 10 от 0 до 5 | от 4 до 20 от 0,5 до 4,5 от 0 до 10 от 0 до 5 | от 4 до 20 от 0,5 до 4,5 от 0 до 10 от 0 до 5 |
Напряжение питания постоянного тока: номинальное напряжение, В допустимое рабочее напряжение, В | 24 см. таблицу 16 | ||
Потребляемая мощность, В • А, не более | 0,8 | ||
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +100 95(1) от 84 до 106,7 | ||
Средняя наработка на отказ, ч | 150000 | ||
Средний срок службы, лет | 15 | ||
(1) При температуре +35 °С без конденсации влаги. |
Таблица 10 - Основные технические характеристики преобразователей модификаций ИЗМЕРКОН-ДА-23, ИЗМЕРКОН-ДАк-23, ИЗМЕРКОН-ДА-25; ИЗМЕРКОН-ДАк-25, ИЗМЕРКОН-ДИ-23; ИЗМЕРКОН-ДИ-25_
Значение | |||
ИЗМЕРКОН- | ИЗМЕРКОН- | ИЗМЕРКОН- | |
Наименование характеристики | ДА-23, ИЗМЕРКОН- | ДИ-23; ИЗМЕРКОН- | ДА-25; ИЗМЕРКОН- |
ДАк-23 | ДИ-25 | ДАк-25 | |
1 | 2 | 3 | 4 |
Предельное допускаемое давление, % от ВПИ | |||
для ВПИ до 100 кПа включ. | 300 | 300 | 300 |
для ВПИ св. 100 кПа до 20 МПа включ. | 200 | 200 | 200 |
для ВПИ св. 20 МПа | 150 (не более 110 МПа) | - | 150 |
Выходной сигнал: | |||
мА | от 4 до 20 | ||
В | от 0,5 до 4,5 | ||
В | от 0 до 10 | ||
В | от 0 до 5 | ||
Напряжение питания постоянного тока: | |||
номинальное напряжение, В допустимое рабочее напряжение, В | 24 см. таблицу 16 |
1 | 2 | 3 | 4 |
Потребляемая мощность, В • А, не более | 0,8 | ||
Условия эксплуатации: - температура окружающей среды, °С кл.т. 0,1 кл.т. 0,25 и 0,5 - относительная влажность, % - атмосферное давление, кПа | от -10 до +80 от -40 до +100 95(1) от 84 до 106,7 | ||
Средняя наработка на отказ, ч | 150000 | ||
Средний срок службы, лет | 15 | ||
(1) При температуре +35 °С без конденсации влаги. |
Таблица 11 - Основные технические характеристики преобразователей модификаций ИЗМЕРКОН-ДИР-23, ИЗМЕРКОН-ДИР-25, ИЗМЕРКОН- ДР-23, ИЗМЕРКОН-ДР-25, ИЗМЕРКОН-ДИ/Г-26_
Значение | |||
ИЗМЕРКОН- | ИЗМЕРКОН- | ||
Наименование характеристики | ДИР-23, | ДР-23, | ИЗМЕРКОН- |
ИЗМЕРКОН- | ИЗМЕРКОН- | ДИ/Г-26 | |
ДИР-25 | ДР-25 | ||
Предельное допускаемое давление, % от ВПИ | |||
для ВПИ до 100 кПа включ. | 300 | 300 | 300 |
для ВПИ св. 100 кПа | 200 | - | 200 |
Выходной сигнал: | |||
мА | от 4 до 20 | ||
В | от 0,5 до 4,5 | ||
В | от 0 до 10 | ||
В | от 0 до 5 | ||
Напряжение питания постоянного тока: | |||
номинальное напряжение, В | 24 | ||
допустимое рабочее напряжение, В | см. таблицу 16 | ||
Потребляемая мощность, В • А, не более | 0,8 | ||
Условия эксплуатации: | |||
- температура окружающей среды, °С кл.т. 0,1 | от -10 до +80 | ||
кл.т. 0,25 и 0,5 | от -40 до +100 | ||
- относительная влажность, % | 95(1) | ||
- атмосферное давление, кПа | от 84 до 106,7 | ||
Средняя наработка на отказ, ч | 150000 | ||
Средний срок службы, лет | 15 | ||
(1) При температуре +35 °С без конденсации влаги. |
Таблица 12 - Основные технические характеристики преобразователей модификаций ИЗМЕРКОН-ДА-33; ИЗМЕРКОН-ДАк-33; ИЗМЕРКОН-ДА-35; ИЗМЕРКОН-ДАк-35,
ИЗМЕРКОН-ДИР-33; ИЗМЕРКОН-ДИ | [Р-35, ИЗМЕРКОН-ДР-33, ИЗМЕРКОН-ДР-35 | ||
Наименование характеристики | Значение | ||
ИЗМЕРКОН- ДА-33; ИЗМЕРКОН- ДАк-33; ИЗМЕРКОН- ДА-35; ИЗМЕРКОН- ДАк-35 | ИЗМЕРКОН- ДИР-33; ИЗМЕРКОН- ДИР-35 | ИЗМЕРКОН- ДР-33, ИЗМЕРКОН- ДР-35 | |
Предельное допускаемое давление, % от ВПИ для ВПИ до 100 кПа включ. для ВПИ св. 100 кПа до 20 МПа включ. для ВПИ св. 20 МПа | 300 200 150 (не более 110 МПа) | 300 200 | 300 200 |
Выходной сигнал: мА В В В Цифровой интерфейс | от 4 до 20 от 0 до 10 от 0 до 5 от 0,1 до 21,5 RS-485(2) | ||
Напряжение питания постоянного тока: номинальное напряжение, В допустимое рабочее напряжение, В | 24 см. таблицу 16 | ||
Потребляемая мощность, В • А, не более | 0,8 | ||
Условия эксплуатации: - температура окружающей среды, °С кл.т. 0,025 кл.т. 0,05 кл.т. 0,1 и 0,25 - относительная влажность, % - атмосферное давление, кПа | от +10 до +40 от +10 до +80 от -40 до +100 95(1) от 84 до 106,7 | ||
Средняя наработка на отказ, ч | 150000 | ||
Средний срок службы, лет | 15 | ||
(1) При температуре +35 °С без конденсации влаги. (2) По заказу к RS-485 может быть добавлен выходной сигнал от 4 до 20 мА или от 0 до 10 В. |
Таблица 13 - Основные технические характеристики преобразователей модификаций ИЗМЕРКОН-ДИ-33; ИЗМЕРКОН-ДИ-35, ИЗМЕРКОН-ДД-33, ИЗМЕРКОН-ДД-39_
Значение | |||
Наименование характеристики | ИЗМЕРКОН- ДИ-33; ИЗМЕРКОН- ДИ-35 | ИЗМЕРКОН- ДД-33 | ИЗМЕРКОН- ДД-39 |
1 | 2 | 3 | 4 |
Предельное допускаемое давление, % от ВПИ для ВПИ до 100 кПа включ. | 300 | 300 | 300 |
для ВПИ св. 100 кПа до 20 МПа включ. | 200 | 200 | 200 |
для ВПИ св. 20 МПа | - | - | 150 |
1 | 2 | 3 | 4 |
Выходной сигнал: | |||
мА | от 4 до 20 | ||
В | от 0 до 10 | ||
В | от 0 до 5 | ||
В Цифровой интерфейс | от 0,1 до 2,5 RS-485(2) | RS-485(2) | |
Напряжение питания постоянного тока: | |||
номинальное напряжение, В допустимое рабочее напряжение, В | 24 см. таблицу 16 | ||
Потребляемая мощность, В • А, не более | 0,8 | ||
Условия эксплуатации: | |||
- температура окружающей среды, °С кл.т. 0,025 | от +10 до +40 | ||
кл.т. 0,05 | от +10 до +80 | - | |
кл.т. 0,1 | от -40 до +100 | от +10 до +50 | |
кл.т. 0,25 и 0,5 | от -40 до +100 | от -30 до +80 | |
- относительная влажность, % | 95(1) | 95(1) | |
- атмосферное давление, кПа | от 84 до 106,7 | от 84 до 106,7 | |
Средняя наработка на отказ, ч | 150000 | ||
Средний срок службы, лет | 15 | ||
(1) При температуре +35 °С без конденсации влаги. (2) По заказу к RS-485 может быть добавлен выходной сигнал от 4 до 20 мА или от 0 до 10 В. |
Таблица 14 - Основные технические характеристики преобразователей модификаций ИЗМЕРКОН-ДИ/Г-36, ИЗМЕРКОН-ДИ/Г-37, ИЗМЕРКОН-ДИ/Г-38_
Значение | |||
Наименование характеристики | ИЗМЕРКОН- | ИЗМЕРКОН- | ИЗМЕРКОН- |
ДИ/Г-36 | ДИ/Г-37 | ДИ/Г-38 | |
1 | 2 | 3 | 4 |
Предельное допускаемое давление, % от ВПИ | |||
для ВПИ до 100 кПа включ. | 300 | 300 | 300 |
для ВПИ св. 100 кПа | 200 | 200 | 200 |
Выходной сигнал: | |||
мА | от 4 до 20 | от 4 до 20 | |
В | от 0 до 10 | от 0 до 10 | |
В | от 0 до 5 | ||
В | от 0,1 до 2,5 | ||
Цифровой интерфейс | RS-485(2) | RS-485(2) | |
Напряжение питания постоянного тока: | |||
номинальное напряжение, В | 24 | ||
допустимое рабочее напряжение, В | см. таблицу 16 | ||
Потребляемая мощность, В • А, не более | 0,8 | ||
Условия эксплуатации: | |||
- температура окружающей среды, °С кл.т. 0,05 | от +10 до +50 | - | |
кл.т. 0,1 | от -40 до +80 | - | |
кл.т. 0,25 и 0,5 | от -40 до +80 | от -20 до +80 | |
- относительная влажность, % | 95(1) | 95(1) | |
- атмосферное давление, кПа | от 84 до 106,7 | от 84 до 106,7 |
1 | 2 | 3 | 4 |
Средняя наработка на отказ, ч | 150000 | ||
Средний срок службы, лет | 15 | ||
(1) При температуре +35 °С без конденсации влаги. (2) По заказу к RS-485 может быть добавлен выходной сигнал от 4 до 20 мА или от 0 до 10 В. |
Таблица 15 - Основные технические характеристики преобразователей модификаций ИЗМЕРКОН-ДА-41; ИЗМЕРКОН-ДИ-41; ИЗМЕРКОН-ДИР-41; ИЗМЕРКОН-ДД-41_
Наименование характеристики | Значение | ||
ИЗМЕРКОН- ДА-41; ИЗМЕРКОН- ДИ-41 | ИЗМЕРКОН- ДИР-41 | ИЗМЕРКОН- ДД-41 | |
Предельное допускаемое давление, % от ВПИ для ВПИ до 10 кПа включ. для ВПИ св. 10 кПа | 1000 500 | 1000 500 | 1000 500 |
Выходной сигнал: Цифровой интерфейс | RS-485(2) | ||
Напряжение питания постоянного тока: номинальное напряжение, В допустимое рабочее напряжение, В | 24 см. таблицу 16 | ||
Потребляемая мощность, В • А, не более | 0,8 | ||
Условия эксплуатации: - температура окружающей среды, °С кл.т. 0,1 кл.т. 0,25 и 0,5 - относительная влажность, % - атмосферное давление, кПа | от +10 до +50 от -30 до +80 95(1) от 84 до 106,7 | ||
Средняя наработка на отказ, ч | 150000 | ||
Средний срок службы, лет | 15 | ||
(1) При температуре +35 °С без конденсации влаги. (2) По заказу к RS-485 может быть добавлен выходной сигнал от 4 до 20 мА или от 0 до 10 В. |
Таблица 16 - Допустимое рабочее напряжение питания постоянного тока
Выходной сигнал | Допустимое рабочее напряжение питания постоянного тока, В |
от 4 до 20 мА | от 8 до 32 |
от 0 до 5 В | от 8 до 28 |
от 0,5 до 4,5 В | от 8 до 32 |
от 0 до 10 В | от 13 до 32 |
от 0,1 до 2,5 В | от 3,5 до 32 |
от 0 до 2,5 В | от 6 до 28 |
Модификация | Г абаритные размеры, мм, не более | Масса, кг, не более | |||
длина | ширина | высота | диаметр | ||
ИЗМЕРКОН-ДХ-21 | - | - | 81 | 27 | 0,05 |
ИЗМЕРКОН-ДХ-23 | - | - | 86 | 27 | 0,12 |
ИЗМЕРКОН-ДХ-25 | - | - | 67 | 27 | 0,12 |
ИЗМЕРКОН-ДИ/Г-26 | - | - | 74 | 21 | 0,12 |
ИЗМЕРКОН-ДХ-33 | - | - | 127 | 27 | 0,14 |
ИЗМЕРКОН-ДД-33 | 40 | 121 | 130 | - | 0,50 |
ИЗМЕРКОН-ДХ-35 | - | - | 113 | 27 | 0,16 |
ИЗМЕРКОН-ДИ/Г-36 | - | - | 95 | 21 | 0,20 |
ИЗМЕРКОН-ДИ/Г-37 | - | - | 127 | 22 | 0,20 |
ИЗМЕРКОН-ДИ/Г-38 | - | - | 91 | 21 | 0,20 |
ИЗМЕРКОН-ДД-39 | 40 | 142 | 130 | - | 0,50 |
ИЗМЕРКОН-ДХ-41 | - | - | 74 | 38 | 0,20 |
ИЗМЕРКОН-ДД-41 | - | - | 78 | 50 | 0,20 |
наносится на корпус преобразователя методом наклейки или иным методом, на титульный лист руководства по эксплуатации и паспорт типографским способом.
Таблица 18 - Комплектность средства измерений
Наименование | Обозначение | Кол-во |
Преобразователь | см. таблицу 19 | 1 шт. |
Паспорт | см. таблицу 19 | 1 экз. |
Руководство по эксплуатации | СД2.832.097 РЭ | 1 экз. (на партию не более 10 шт., поставляемых в один адрес) |
Методика поверки | МП 231-0055-2018 | 1 экз. |
Таблица 19 - Обозначение технической документации
Модификация | Вариант корпуса | Обозначение преобразователя | Обозначение паспорта |
1 | 2 | 3 | 4 |
ИЗМЕРКОН-ДА | 21 | СД2.832.097 | СД2.832.097 ПС |
23 | СД2.832.098 | ||
25 | СД2.832.099 | ||
33 | СД2.832.101 | ||
35 | СД2.832.102 | ||
41 | СД2.832.108 | ||
ИЗМЕРКОН-ДАк | 21 | СД2.832.097 | СД2.832.098 ПС |
23 | СД2.832.098 | ||
25 | СД2.832.099 | ||
33 | СД2.832.101 | ||
35 | СД2.832.102 |
1 | 2 | 3 | 4 |
ИЗМЕРКОН-ДИ | 21 | СД2.832.097 | СД2.832.108 ПС |
23 | СД2.832.098 | ||
25 | СД2.832.099 | ||
33 | СД2.832.101 | ||
35 | СД2.832.102 | ||
41 | СД2.832.108 | ||
ИЗМЕРКОН-ДИР | 21 | СД2.832.097 | СД2.832.099 ПС |
23 | СД2.832.098 | ||
25 | СД2.832.099 | ||
33 | СД2.832.101 | ||
35 | СД2.832.102 | ||
41 | СД2.832.108 | ||
ИЗМЕРКОН-ДР | 23 | СД2.832.098 | СД2.832.100 ПС |
25 | СД2.832.099 | ||
33 | СД2.832.101 | ||
35 | СД2.832.102 | ||
ИЗМЕРКОН-ДД | 33 | СД2.832.107 | СД2.832.107 ПС |
39 | СД2.832.106 | ||
41 | СД2.832.109 | ||
ИЗМЕРКОН-ДИ/Г | 26 | СД2.832.100 | |
36 | СД2.832.103 | ||
37 | СД2.832.104 | ||
38 | СД2.832.105 |
осуществляется по документу МП 231-0055-2018 «ГСИ. Преобразователи давления измерительные ИЗМЕРКОН. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 28.05.2018 г.
Основные средства поверки:
Манометры грузопоршневые МП (регистрационный номер 58794-14, 52189-16). Калибраторы многофункциональные и коммуникаторы BEAMEX MC6 (-R) (регистрационный номер 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, и (или) корпус преобразователя, и (или) паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-1 -106 Па
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 104 Па
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП
ТУ 26.51.52-015-28960776-2017 Технические условия. Преобразователи давления измерительные ИЗМЕРКОН
Зарегистрировано поверок | 391 |
Поверителей | 11 |
Актуальность данных | 21.11.2024 |
