| Номер в госреестре | 72110-18 |
| Наименование СИ | Счетчики газа диафрагменные |
| Обозначение типа СИ | GALLUS |
| Изготовитель | "Itron Metering Solutions (Suzhou) Co., Ltd.", Китай |
| Год регистрации | 2018 |
| Срок свидетельства | 03.08.2024 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа диафрагменные GALLUS (далее - счетчики) предназначены для измерений объема природного и других неагрессивных газов низкого давления.
Принцип действия основан на преобразовании разности давлений газа на входе и выходе счетчика в поступательное движение мембран, находящихся внутри счетчика и образующих измерительные камеры. Газ, последовательно проходя через камеры, приводит в движение мембраны, которые через рычажный привод соединены со счетным механизмом роликового типа.
Конструктивно счетчики газа диафрагменные GALLUS представляют собой герметичный металлический корпус. В корпус встроены непроницаемые для газа мембраны, изготовленные из резино-полистироловой ткани и разделяющие счетчик на две камеры.
Счетчики могут комплектоваться импульсным преобразователем, который предназначен для дистанционного снятия показаний.
Счетчики (по заказу) оборудуются встроенным устройством термокомпенсации механического типа на основе биметаллического элемента (для приведения объема газа к стандартным условиям).
Механическое отсчетное устройство имеет следующие варианты исполнения:
- с вращающимся стрелочным указателем Cyble™, использующимся для генерации импульсов следующими бесконтактными коммуникационным модулями:
- CYBLE_SENSOR_ATEX - устройство импульсного выходного сигнала;
- Cyble M-Bus - устройство проводной связи по протоколу M-Bus;
- Cyble SC - устройство проводной последовательной связи;
- Cyble RF (AnyQuest Cyble Enhanced, EverBlu Cyble Enhanced, AnyQuest Cyble Enhanced HT, EverBlu Cyble Enhanced HT, wM-Bus Cyble OMS) - устройство передачи информации по радиосвязи.
- с гнездом под низкочастотный (НЧ) датчик импульсов (геркон).

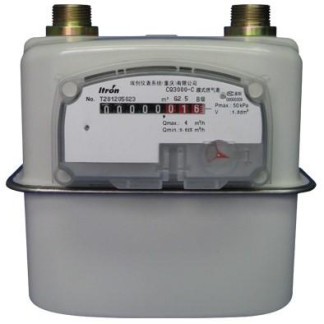

Общий вид счетчиков газа диафрагменных GALLUS и мест пломбирования показан на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Типоразмер счетчика | G1,6 | G2,5 | G4 |
| Номинальный расход газа Qnom, м3/ч | 1,6 | 2,5 | 4 |
| Максимальный расход газа Qmax, м3/ч | 2,5 | 4 | 6 |
| Минимальный расход газа Qmin, м3/ч | 0,016 | 0,025 | 0,04 |
| Пределы допускаемой основной относительной погрешности, %: в диапазоне Qmin £ Q < 0,1Qnom; в диапазоне 0,1Qnom £ Q £ Qmax | ±3 ±1,5 | ||
| Пределы допускаемой дополнительной погрешности от изменения температуры газа от стандартной (20 °С) на каждые 10°С, % | ±0,4 | ||
| Нормальные условия измерений: - температура окружающего воздуха, °С - температура газа - относительная влажность воздуха, % - атмосферное давление, кПа | от +15 до +25 от +15 до +25 от 30 до 90 от 84 до 106,7 | ||
| Емкость отсчетного устройства, м3 | 99999,999 | ||
| Цена единицы младшего разряда (деления шкалы),дм3 | 1 (0,2) | ||
| Циклический объем, дм3, не менее | 1,2 | ||
| Порог чувствительности, м3/ч, не более | 0,0032 | 0,005 | 0,008 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Наибольшее избыточное рабочее давление, МПа | 0,05 |
| Потеря давления при Qmax, Па, не более | 200 |
| Диаметр условного прохода, мм | 15;20;25* |
| Г абаритные размеры, мм, не более GALLUS (с вращающимся стрелочным указателем Cyble™): | |
| -высота; | 220 |
| -ширина; | 188/216 |
| -глубина | 170 |
| GALLUS (с гнездом под НЧ датчик импульсов): | |
| -высота; | 220 |
| -ширина; | 188/216 |
| -глубина | 159 |
| Масса, кг, не более | 1,65; 1,9* |
| Условия эксплуатации: | |
| Рабочий диапазон температур газа и окружающего воздуха, °С | от -40 до +60 |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Относительная влажность воздуха, % | от 30 до 90 |
| Средняя наработка счетчика до отказа, лет | 16 |
| Средний срок службы, лет | 40 |
| *в зависимости от заказа |
наносится на лицевую панель счетчика методом печати и на титульный лист эксплуатационной документации типографским способом.
Таблица 3 - Комплектность счетчиков газа диафрагменных GALLUS
| Наименование | Обозначение | Количество, шт. |
| Счетчик газа диафрагменный GALLUS (вариант исполнения отсчетного устройства по заказу) | 1 шт. | |
| Заглушка | 2 шт. | |
| Комплект монтажных частей | 1 шт. | |
| Индивидуальная упаковка | 1 шт. | |
| Методика поверки | МП 2550-0312-2018 | 1 экэ. |
| Руководство по эксплуатации | 1 экэ. | |
| Паспорт | 1 экэ. |
осуществляется по документу МП 2550-0312-2018 «ГСИ. Счетчики газа диафрагменные GALLUS. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» 28 мая 2018 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 (установка поверочная газовая, пределы допускаемой относительной погрешности ±0,5 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт и на винты крепления отсчетного устройства (рис. 1).
приведены в эксплуатационном документе.
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
Техническая документация изготовителя
| Зарегистрировано поверок | 221 |
| Поверителей | 3 |
| Актуальность данных | 16.09.2024 |
