| Номер в госреестре | 72111-18 |
| Наименование СИ | Расходомеры-счетчики турбинные погружные |
| Обозначение типа СИ | RIM20 |
| Изготовитель | "Spirax Sarco Inc.", США |
| Год регистрации | 2018 |
| Срок свидетельства | 03.08.2024 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики турбинные погружные RIM20 (далее - расходомеры) предназначены для измерений объемного расхода и объема газов, жидкости и пара.
Принцип действия расходомера основан на измерении частоты вращения турбинки, пропорциональной скорости потока среды.
Первичный преобразователь расхода (ППР) выполнен в виде штанги, на которой с одной стороны закреплен приемник скорости потока измеряемой среды, а с противоположной -клеммная коробка, устройство крепления или подъемник. Приемник скорости потока состоит из турбинки, ось которой расположена параллельно оси трубопровода, и индуктивного приемника. Турбинки для разных модификаций расходомера, отличающихся диапазонами скоростей и измеряемой средой, выбираются из следующего ряда R40, R30, R25, R20, R15, R10 (с различным углом наклона лопастей - для газа и пара), L40 - для жидкости.
Электронный блок расходомера выполнен в герметичном корпусе и соединяется с ППР кабелями, расходомер может иметь компактное или раздельное исполнение. Внутри электронного блока расположены печатные платы и элементы присоединения внешних цепей. Степень защиты от воздействия окружающей среды расходомера - IP65.
Расходомеры обеспечивают:
- представление результатов измерений и диагностики на внешние устройства посредством унифицированных выходных сигналов;
- индикацию измерительной информации на табло электронного блока;
- архивирование измерительной информации и результатов диагностики.
Расходомеры обеспечивают представление на табло показания следующих величин:
3 3 3
расхода (м /ч), объема (м или дм ).
Исполнения расходомеров отличаются друг от друга типом присоединения к отводящему патрубку трубопровода, конструкцией подъемника, а также типом выходных сигналов электронного блока.

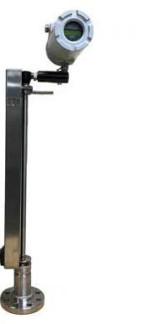

Общий вид расходомера показан на рисунке 1.
Расходомеры имеют встроенное программное обеспечение.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения | |
| версия прошивки сигнальной платы | программная версии микропроцессора | |
| Наименование ПО | UniversalMicro | - |
| Номер версии (идентификационный номер) ПО | 5.ХХ | 24.ХХ.ХХ |
| Цифровой идентификатор ПО | - | - |
| Примечание: элементы в обозначении номера версии, замененные символом «Х» отвечают за метрологически незначимую часть. | ||
Уровень защиты ПО расходомеров-счетчиков турбинных модели RIM20 «средний» согласно Р 50.2.077-2014. Нормирование метрологических характеристик проведено с учетом того, что ПО является неотъемлемой частью расходомеров.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Номинальный диаметр (Ду) | от 50 до 1800 | |
| Диапазон измерений объемного расхода, м3/с где S - площадь поперечного сечения трубы, м2 | от 0,15S до 9S | от 1,07S до 62,48S |
| Пределы допускаемой относительной погрешности при измерении объёмного расхода и объема, % | Жидкость | Г аз или пар |
| ±1,2 | ±1,5 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| 1 | 2 | |
| Интерфейс | MODBUS, BACnet, HART | |
| Выходной сигнал: - частотный, Гц - токовый, мА | от 0 до 10000 от 4 до 20 | |
| Напряжение питания, В переменный ток постоянный ток | от 100 до 240 от 12 до 36 | |
| Габаритные размеры*, мм, не более длина высота ширина | 230 от 536 до 1312 от 203 до 406 | |
| Масса*, кг | от 5,7 до 19,0 | |
| Рабочий диапазон скорости потока, м/с (от Vmin до Vmax) | от 0,15 до 9,0 | от 1,07 до 62,48 |
| Температура окружающего воздуха, oC | от -40 до +60 | |
| 1 | 2 |
| Температура измеряемой среды, oC | от 0 до +454 |
| Давление измеряемой среды, МПа, не более | 17,5 |
| Средняя наработка на отказ, ч | 65 000 |
| Срок службы, лет, не менее | 10 |
| * в зависимости от Ду | |
наносится типографским способом на титульный лист эксплуатационной документации. типографским способом, на электронный блок расходомера - методом наклейки.
Таблица 4 - Комплектность расходомеров
| Наименование | Обозначение | Количество, шт. | Примечание |
| Расходомер RIM20 | 1 шт. | Исполнение согласно заказу | |
| Паспорт | 1 шт. | ||
| Методика поверки | МП 2550-0314-2018 | 1 экз. | По заказу, на партию |
| Руководство по эксплуатации | 1 экэ. |
осуществляется по документу МП 2550-0314-2018 «ГСИ. Расходомеры-счетчики турбинные погружные RIM20. Методика поверки», утвержденному ФГУП «ВНИИМ им Д.И. Менделеева» 15.05.2018 г.
Основные средства поверки:
рабочий эталон 3-го разряда в соответствии с приказом Росстандарта от 07.02.2018 № 256 (установка поверочная с диапазоном измерений не меньше диапазона поверяемого расходомера, с погрешностью не более 1/3 пределов допускаемой погрешности поверяемого расходомера);
установка поверочная расходомерная 1-го разряда по ГОСТ Р 8.618-2014 с диапазоном измерений объемного расхода не меньше диапазона поверяемого расходомера.
Знак поверки наносится на свидетельство о поверке и/или в паспорт.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
ГОСТ 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
Техническая документация фирмы-изготовителя
