| Номер в госреестре | 72113-18 |
| Наименование СИ | Установка газосмесительная |
| Обозначение типа СИ | ГСУ |
| Изготовитель | ООО "Микросенсорная техника", г.Москва |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка газосмесительная ГСУ (далее - установка) предназначена для приготовления в баллонах под давлением бинарных газовых смесей газовых смесей: метан-воздух, водород-воздух, водород-азот, азот-кислород, исключая взрывоопасные концентрации.
Принцип действия установки основан на смешении чистых газов (метана, водорода, азота и др.) с газом-разбавителем в соответствии с их парциальными давлениями и расчете содержания компонентов по уравнению состояния бинарной смеси.
Газосмесительная установка состоит из блока питания, вакуумного насоса, блока смешения и измерения (БСИ).
На лицевой панели БСИ размещены запорно-регулирующие газовые вентили, дисплей для вывода информации: давления в газовых трактах (кгс/см ), температуры (°С), состояния вакуумного насоса (вкл/выкл). К БСИ подсоединяют до трех баллонов с исходными газами и до трех приемных баллонов для смесей.

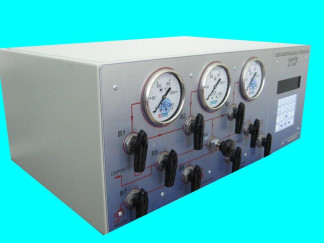

Общий вид установки представлен на рисунке 1.
Пломбирование установки не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон объемной доли метана в воздухе, % | от 0 до 2,0 |
| Диапазон объемной доли водорода в воздухе, % | от 0 до 0,8 |
| Диапазон объемной доли кислорода в азоте, % | от 0,01 до 99 |
| Диапазон объемной доли водорода в азоте, % | от 0,005 до 99 |
| Пределы допускаемых значений приведенной к верхнему пределу измерений погрешности, %, в диапазоне объемной доли от 0 % до 0,01 % включ. | ±20 |
| Пределы допускаемых значений относительной погрешности измерений, %, в диапазоне объемной доли: - св. 0,01 до 1,0 включ. | ±20 |
| - св. 1,0 до 10 включ. | ±10 |
| - св. 10 до 90 включ. | ±5 |
| - св. 90 до 99 | ±3 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В | 380 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность установки, кВт, не более | 0,2 |
| Потребляемая мощность вакуумного насоса, кВт, не более | 1,0 |
| Максимальное давление смеси, кгс/см2 | 60 |
| Габаритные размеры (без вакуумного насоса), мм, не более: - высота | 500 |
| - ширина | 500 |
| - длина | 300 |
| Масса (без вакуумного насоса), кг, не более | 10 |
| Условия эксплуатации: - температура окружающей среды, °С | от +15 до +35 |
| - атмосферное давление, мм рт.ст. | от 680 до 785 |
| - относительная влажность, % | от 30 до 80 |
наносится на титульный лист руководства по эксплуатации типографским способом, на установку - методом фотопечати.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка газосмесительная ГСУ | - | 1 шт. |
| Вакуумный насос | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации и техническое описание | - | 1 экз. |
| Методика поверки | МП 205-31-2017 | 1 экз. |
осуществляется по документу МП 205-31-2017 «Установка газосмесительная ГСУ. Методика поверки», утвержденному ФГУП «ВНИИМС» 26 декабря 2017 г.
Основные средства поверки:
- эталон 1 разряда по ГОСТ 8.578-2014 - генератор газовых смесей ГГС-03-03 (регистрационный номер в Федеральном информационном фонде 62151-15);
- ГСО-ПГС 10532-14, 10531-14;
- азот газообразный особой чистоты, 1 сорт, ГОСТ 9293-74.
Допускается применение аналогичных средств поверки, обеспечивающих, определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую поверхность установки.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к установкам газосмесительным ГСУ
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
Техническая документация ООО «МИКРОСЕНСОРНАЯ ТЕХНИКА», г. Москва
