| Номер в госреестре | 72114-18 |
| Наименование СИ | Уровнемеры ультразвуковые |
| Обозначение типа СИ | SITRANS LU |
| Изготовитель | "Siemens AG", Германия; Производственные площадки: Фирма "Siemens Canada Limited", Канада; Фирма "Siemens Sensors and Communication Limited", Китай |
| Год регистрации | 2018 |
| Срок свидетельства | 03.08.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры ультразвуковые SITRANS LU (далее - уровнемеры) предназначены для измерения уровня жидкостей, взвесей и сыпучих материалов в открытых и закрытых сосудах в системах автоматического контроля, регулирования и управления технологическими процессами.
Принцип действия уровнемеров основан на измерении времени прохождения ультразвукового импульса до поверхности измеряемого продукта и отраженного обратно.
При измерении расстояния до продукта в резервуаре уровнемер с помощью сенсора излучает ультразвуковой сигнал, который распространяется с постоянной скоростью, достигает поверхности измеряемого продукта, отражается от нее и возвращается обратно на сенсор. Прибор измеряет суммарное время прохождения ультразвукового импульса от сенсора до поверхности продукта и обратно. Измеренное время прохождения ультразвукового сигнала определяется с учетом температурной компенсации с последующим преобразованием его в значение уровня продукта. Измеренные и вычисленные значения отображаются на дисплее и преобразуются в выходной аналоговый сигнал.
Присоединение уровнемера к резервуару осуществляется резьбовым или фланцевым способом. Уровнемер может быть оборудован тремя типами резьбы в соответствии с заказом. Фланцевый адаптер, контргайки или крепление для настенного монтажа поставляется отдельно
- в соответствии с заказом.
Уровнемеры состоят из сенсора (антенны) и корпуса. Внутри сенсора находится ультразвуковой приемо-передатчик и термочувствительный элемент. Корпус включает в себя электронный блок, показывающее устройство и устройство формирования выходного аналогового сигнала.
Уровнемер имеет две модификации: SITRANS LU150 без взрывозащиты и SITRANS LU180, которая является взрывозащищенной за счет искробезопасной электрической цепи.
Общий вид уровнемеров ультразвуковых SITRANS LU представлен на рисунке 1.
В уровнемерах пломбируется колпачок фиксирующего винта электронного блока. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.

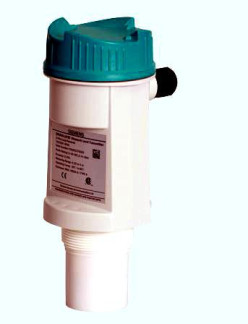

Рисунок 1 - Общий вид уровнемеров ультразвуковых SITRANS LU
| Место | |
| нанесения | |
| знака поверки | |
| на краску | |
| Место установки | |
| пломбы завода | - |
| изготовителя | |
Встроенное программное обеспечение (ПО) уровнемеров используется для преобразования измеренного значения времени прохождения ультразвукового сигнала в значение уровня измеряемого продукта и последующего формирования аналогового выходного сигнала. Встроенное ПО используется также для ввода настроек в уровнемер. На заводе-изготовителе «прошивается» ПО, которое не может быть частично или полностью изменено.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LU150/LU180 |
| Идентификационные данные (признаки) | Значение |
| Номер версии (идентификационный номер) ПО | FW Version 9.12 или выше Revision 1.31.20 или выше HW Version 1.00.00-00 или выше |
| Цифровой идентификатор ПО | LU1X0 FFT |
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| SITRANS LU150 SITRANS LU180 | |
| Диапазон измерений уровня, м | от 0,25 до 5,0 |
| Пределы допускаемой приведенной погрешности измерений уровня, выраженной по отношению к верхнему пределу диапазона измерений уровня, % | ±0,25 |
| Пределы допускаемой приведенной погрешности преобразования значения уровня в стандартный токовый выходной сигнал, выраженной по отношению к диапазону выходного токового сигнала, % | ±0,25 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение | |
| SITRANS LU150 | SITRANS LU180 | |
| Выходной аналоговый сигнал, мА | от 4 до 20 | |
| Маркировка взрывозащиты | - | II 1G Ex ia IIC T4 Ga IECEx Ex ia IIC T4 Ga |
| Параметры электропитания: - напряжение постоянного тока, В - потребляемая мощность, Вт, не более | от 12 до 30 0,75 | |
| Условия эксплуатации: - диапазон температур окружающей среды, °С | от -30* до +60 | от -40* до +60 |
| Степень защиты корпуса по ГОСТ 14254-2015 | IP68 | |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 239,2 87 106 | |
| Масса, кг, не более | 1,3 | |
| * ЖК-дисплей функционирует при температуре от -20 до +60 °С. При -20 °С дисплей замерзает, и восстанавливает работоспособность при возвращении температуры в указанные пределы. При температуре ниже -20 °С для считывания результата измерений используется выходной аналоговый сигнал. | ||
наносится на информационную табличку на корпусе уровнемера методом аппликации и на титульный лист паспорта и руководства по эксплуатации печатным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Уровнемер ультразвуковой SITRANS LU | SITRANS LU150 или SITRANS LU180 | 1 шт. |
| Фланцевый адаптер* | — | 1 шт. |
| Контргайка* | — | 1 или 2 шт. |
| Крепление для настенного монтажа* | — | 1 шт. |
| Руководство по эксплуатации* | — | 1 экз. |
| Методика поверки | МП 208-31-2018 | 1 экз. |
| Паспорт | — | 1 экз. |
| * Поставляется отдельно по заказу | ||
осуществляется по документу МП 208-031-2018 «ГСИ.Уровнемеры ультразвуковые SITRANS LU. Методика поверки», утвержденному ФГУП «ВНИИМС» 15 мая 2018 г.
Основные средства поверки:
- установка эталонная поверочная уровнемерная 2-го разряда по ГОСТ 8.477-82;
- дальномер лазерный GLM 50 Professional (регистрационный номер 50858-12). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую пластиковую панель корпуса уровнемера, а также в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов.
Общие технические условия и методы испытаний
Техническая документация фирмы-изготовителя
