| Номер в госреестре | 72116-18 |
| Наименование СИ | Термогигрометры |
| Обозначение типа СИ | HMT330 |
| Изготовитель | "Vaisala Oyj", Финляндия |
| Год регистрации | 2018 |
| Срок свидетельства | 03.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Термогигрометры HMT330 предназначены для измерений относительной влажности и температуры неагрессивных газовых сред.
Принцип действия термогигрометров HMT330 основан на зависимости диэлектрической проницаемости влагочувствительного слоя от количества сорбированной влаги в емкостном преобразователе влажности и температурной зависимости электрического сопротивления платины от температуры.
Термогигрометр состоит из первичного преобразователя относительной влажности и температуры и вторичного преобразователя (трансмиттера).
Термогигрометр представляет собой портативный прибор, выполненный в виде электронного блока, к которому с помощью удлинительного кабеля (зонт НМТ331 -жесткозакреплен) подключаются измерительные преобразователи влажности и температуры, защищенные стальным пористым фильтром. В электронный блок встроен микроконтроллер, в память которого записаны градуировочные характеристики для измерений относительной влажности и температуры. Результаты измерений выводятся на дисплей и в виде унифицированного аналогового сигнала силы или напряжения постоянного тока, выбор которого осуществляется пользователем, а также через интерфейс связи RS232 на компьютер. Термогигрометры имеют 7 исполнений измерительных преобразователей:
HMT331 - для применения с настенным монтажом в диапазоне температуры от минус 40 до плюс 60 °C,
HMT333 - для ограниченных пространств в диапазоне температуры от минус 40 до плюс 120 °C с кабелем в тефлоновой изоляции, до плюс 80 °С - с кабелем в резиновой изоляции,
HMT334 - для применений в диапазоне температуры от минус 70 до плюс 180 °С и давлениях анализируемой среды до 10 МПа,
НMT335 - для применений в диапазоне температуры от минус 70 до плюс 180 °С,
HMT337 - для применений в диапазоне температуры от минус 70 до плюс 180 °С в условиях повышенной влажности (подогреваемый паронепроницаемый датчик),
HMT338 - для применений в диапазоне температуры от минус 70 до плюс 180 °С в трубопроводах с давлением анализируемой среды до 4 МПа..
Термогигрометры имеют встроенную функцию пересчета единиц относительной влажности и температуры в единицы точки росы, абсолютной влажности, массовой концентрации влажности и температуры мокрого термометра.

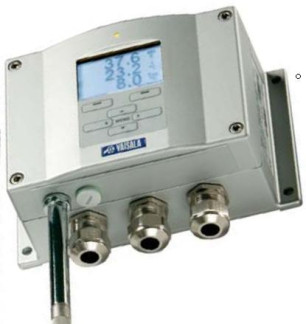

Общий вид термогигрометра и пломбировка корпуса от несанкционированного доступа представлены на рисунке 1.
пломба
Рисунок 1 - Общий вид термогигрометра HMT330
Термогигрометры НМТ330 функционируют под управлением встроенного программного обеспечения.
Встроенное программное обеспечение установлено в электронном блоке термогигрометра. Структура встроенного программного обеспечения включает в себя блоки пяти программных компонентов, выполняющих функции управления термогигрометром, обработки сигналов подключенных измерительных преобразователей, вывода результатов измерений на дисплей, сохранения результатов измерений в энергонезависимой памяти и передачи выходных сигналов в аналоговом и цифровом виде.
Версии встроенного программного обеспечения отображаются на дисплее термогигрометра после включения, а также доступны командами «vers» и «?» в автономной программе «HyperTerminal».
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | HMT330.exe |
| Номер версии (идентификационный номер) ПО, не ниже | 5.14 |
| Цифровой идентификатор ПО | SW210106* |
| Алгоритм расчета контрольной суммы | CRC-32 |
| * для версии ПО 5.14 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| Исполнения | НМТ331 | НМТ333 | НМТ334 | НМТ335 | НМТ337 | НМТ338 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Диапазон измерений температуры, °С | от -40 до +60 | от -40 до +80; от -40 до +120 | от -70 до +180 | |||
| Диапазон измерений относительной влажности в диапазоне температуры от -40 до +180 °С, % | от 0 до 100 | |||||
| Выходной аналоговый сигнал силы постоянного тока, мА напряжения постоянного тока, В | от 0 (4) до 20 от 0 до 1; от 0 до 5; от 0 до 10 | |||||
| Пределы допускаемой абсолютной погрешности температуры, °С в диапазоне от -70 до +20 °С включ. | ±(0,2+0,0034^20 - 1изм)) | |||||
| в диапазоне св. +20 до +180 °С | ±(0,2+0,0025-(1изм - 20)) | |||||
| Пределы допускаемой абсолютной погрешности относительной влажности, % в диапазоне от 0 до 90 % включ. в диапазоне температуры св. +15 до +25 °С включ. | ±1 | |||||
| в диапазоне св. 90 до 100 % в диапазоне температуры св. +15 до +25 °С включ. | ±1,7 | |||||
| в диапазонах температуры св. -20 до +15 °С; св.+25 до +40 °С включ. | ±(1,0 + 0,008-RH) | |||||
| в диапазонах температуры от -40 до -20 °С включ.; св.+40 до +180 °С | ±(1,5 + 0,015-RH) | |||||
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности выходного сигнала, вызванной отклонением температуры от +15 до +25 °С на 10 °С, % | ±0,1 | |||||
| Примечания: 1:ИЗМ - измеренное значение температуры, °С; RH - измеренное значение относительной влажности, % | ||||||
| Наименование характеристики | Значение |
| Напряжение питания постоянным током, В | от 10 до 35 |
| Потребляемая мощность, В • А | 10 |
| Габаритные размеры (ВхШхГ), мм, не более | 116x183x77 |
| Масса, кг, не более | 1,9 |
| Интерфейс связи | RS232, RS485(опционально) |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С электронного блока | от -40 до +60 |
| с дисплеем | от 0 до +60 |
| - диапазон относительной влажности окружающего воздуха при температуре +25 °С, % | от 10 до 90 |
| - диапазон давлений анализируемой среды, МПа | от 0 до 10 |
| - диапазон атмосферного давления, кПа | от 86,6 до 106,7 |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ, ч | 4800 |
наносится на титульный лист эксплуатационной документации типографическим способом и на корпус прибора в виде наклейки.
Таблица 4 - Комплектность термогигрометра
| Наименование | Обозначение | Количество |
| Т ермогигрометр | HMТ330 | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 2411-0158 - 2018 | 1 экз. |
осуществляется по документу МП 2411-0158-2018 «ГСИ. Термогигрометры НМТ330. Методика поверки» утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 09 апреля 2018 г.
Основные средства поверки:
- измеритель температуры двухканальный прецизионный МИТ 2, регистрационный номер в Федеральном информационном фонде 46432-11, в комплекте с первичным преобразователем температуры ПТСВ-2, регистрационный номер в Федеральном информационном фонде 32777-06, диапазон измерений температуры -200 до +200 °С, пределы допускаемой абсолютной погрешности соответствуют рабочему эталону 3-ого разряда по ГОСТ 8.558-2009;
- генератор влажности воздуха HygroGen 2, регистрационный номер в Федеральном информационном фонде 32405-11;
- калибраторы температуры JOFRA серий ATC-R, RTC-R, регистрационный номер 46576-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
Техническая документация фирмы «Vaisaala Oyj», Финляндия
| Зарегистрировано поверок | 217 |
| Поверителей | 13 |
| Актуальность данных | 21.11.2024 |
