| Номер в госреестре | 72117-18 |
| Наименование СИ | Прибор для измерения теплопроводности |
| Обозначение типа СИ | LaserComp´s FOX 600 |
| Изготовитель | "LaserComp, Inc.", США |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Прибор для измерения теплопроводности LaserComp's FOX 600 (далее - прибор) предназначен для измерений теплопроводности образцов конструкционных и теплоизоляционных материалов при стационарном тепловом режиме.
Принцип действия прибора основан на создании стационарного теплового потока, проходящего через плоский образец определенной толщины перпендикулярно к его лицевым граням, измерении толщины образца, плотности теплового потока и температуры противоположных лицевых граней.
Прибор состоит из камеры и основания с дисплеем и модулем клавиатуры.
Образец помещают между нижней и верхней измерительными пластинами, в которые вмонтированы нагреватели, создающие перепад температуры на образце, и измерительные элементы (преобразователи и термопары). Измерительные пластины снабжены специальной системой нагревания/охлаждения и термостатированы с помощью элементов Пельтье. Измерение температуры на лицевых гранях производят интегрированно по всей поверхности образца, обеспечивая, таким образом, высокую надежность измерения.
Прибор работает отдельно или вместе с IBM-совместимым персональным компьютером. Программное обеспечение, работающее под ОС Microsoft Windows, обеспечивает взаимодействие прибора с персональным компьютером.

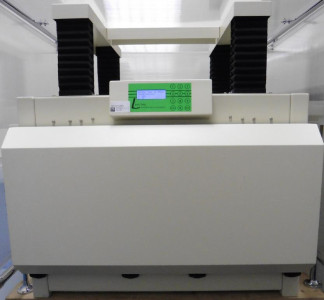

Общий вид прибора представлен на рисунке 1.
Пломбирование прибора не предусмотрено.
Программное обеспечение прибора (далее ПО) состоит из встроенной части (встроенный, защищенный от записи микроконтроллер) и автономной части под управлением операционной системы персонального компьютера.
Встроенное ПО (метрологически значимое) отвечает за преобразование сигналов от датчиков теплового потока и температуры в значения измеряемых величин (теплопроводность, тепловой поток, температура)
Автономное ПО предназначено для извлечения измерительных данных из нижнего уровня по стандартному протоколу на верхний для их визуализации, архивирования и дальнейшей обработки. Оно идентифицируется при включении прибора путем вывода на экран наименования и версии ПО.
Конструктивно прибор имеет защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Защита автономного (внешнего) ПО обеспечивается средствами ОС Windows.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | WinTherm32 |
| Номер версии (идентификационный номер) автономного (внешнего) ПО | не ниже 3.20.11 |
аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений теплопроводности, Вт/(мК) (при температуре +10 °С) | от 0,02 до 0,2 |
| Пределы допускаемой относительной погрешности измерений теплопроводности, % | ±5 |
| Таблица 3 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Напряжение питания переменного тока, В; частота, Гц | 230 (115); 50 (60) |
| Потребляемая мощность, В А, не более | 1200 |
| Размеры образцов, мм: | |
| высота | не более 203 |
| ширина | от 300 до 610 |
| длина | от 300 до 610 |
| Г абаритные размеры, (высота, ширина, длина), мм, не более | 840, 820, 830 |
| Масса, кг, не более | 110 |
| Условия эксплуатации: | |
| температура окружающего воздуха, °С | от +15 до +25 |
| атмосферное давление, кПа | от 84 до 106 |
| относительная влажность воздуха, % | не более 80 |
| Средний срок службы прибора, лет | 8 |
| Средняя наработка на отказ, ч | 8000 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус прибора любым способом, обеспечивающим сохранность знака утверждения типа в течение всего срока службы прибора.
Таблица 4 - Комплектность прибора для измерения теплопроводности LaserComp's FOX 600
| Наименование | Обозначение | Количество, шт. |
| Прибор | LaserComp's FOX 600 | 1 |
| Кабель питания | 1 | |
| Кабель коммуникационный | 1 | |
| Шланг для воды | 1 | |
| Шланг для газа | 1 | |
| Руководство по эксплуатации | 1 | |
| ПО WinTherm 32 | 1 | |
| Методика поверки | МП-2413-0053-2018 | 1 |
осуществляется по документу МП-2413-0053-2018 «ГСИ. Прибор для измерения теплопроводности LaserComp's FOX 600», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15 мая 2018 г.
Основные средства поверки:
- рабочие эталоны теплопроводности по ГОСТ 8.140-2009, диапазон от 0,02 до 0,2 Вт/(м К), границы относительной погрешности ±2 %.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.140-2009 ГСИ. Государственная поверочная схема для средств измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(мК) при температуре от 90 до 1100 К
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
