Измерители давления цифровые автономные Блок АЦИД, 72119-18

Назначение

Измеритель давления цифровой автономный «Блок АЦИД» (далее — блок АЦИД) предназначен для измерений максимального давления воздушной ударной волны (ВУВ) непосредственно в процессе проведения испытаний на необорудованных стационарными средствами измерений площадках.

Описание

Принцип действия блока АЦИД основан на приеме и измерении дискретных значений величины напряжения, поступающего от пьезоэлектрического датчика давления и усилителя -преобразователя сигнала, размещенных в блоке АЦИД. Далее эти значения преобразуются аналого-цифровым преобразователем в цифровой код и запоминаются в энергонезависимой памяти блока АЦИД в виде массива дискретных цифровых значений, которые впоследствии считываются из блоков АЦИД при подключении внешнего устройства (персональный компьютер (ПК)).

Блок АЦИД состоит из отдельных печатных плат (функциональных модулей):

-    модуля датчика давления типа 014МИ с усилителем-преобразователем сигнала датчика;

-    модуля АЦП - ОЗУ;

-    модуля контроллера;

-    радиомодуля;

-    модуля управления;

-    аккумулятора питания напряжением 6В.

Все функциональные модули размещены в металлическом ударопрочном цилиндрическом корпусе с отворачивающейся крышкой, под которой установлена панель управления блока. На панели управления установлены тумблеры включения питания, световые индикаторы состояния, разъём XS4 для подключения либо пускового устройства, либо кабеля считывания цифровых данных регистрации, а также разъём для подключения зарядного устройства при зарядке аккумулятора блока АЦИД.

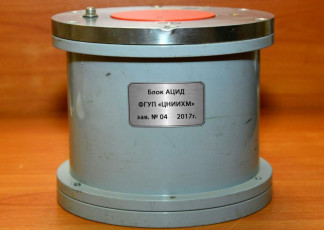

Общий вид блока АЦИД с указанием места пломбирования голографической наклейкой от несанкционированного доступа представлен на рисунке 1.

Программное обеспечение

С блоком АЦИД используется встроенное и автономное программное обеспечение (далее по тексту - ПО).

Встроенное ПО выполняет следующие функции:

-    обеспечение функционирования блока АЦИД по заданному алгоритму;

-    регистрация цифрового кода сигнала датчика давления в блоке АЦИД в замкнутый кольцевой буфер оперативной памяти с записью предыстории пика давления взрывной ударной волны (ВУВ);

-    формирование цифрового массива данных регистрации блока АЦИД и сохранение его в энергонезависимой памяти;

-    передача цифрового массива данных во внешний компьютер при считывании данных из блока АЦИД.

Встроенное ПО устанавливается на этапе изготовления блока АЦИД и в процессе эксплуатации изменено быть не может.

Автономное ПО выполняет следующие функции:

-    считывание цифровых данных регистрации из блоков АЦИД и сохранение их в виде файлов первичных данных блоков АЦИД на жёстком диске компьютера;

-    чтение файлов первичных данных регистрации с жёсткого диске компьютера;

-    вывод содержимого файлов первичных цифровых данных регистрации блоков АЦИД в графическом и табличном виде;

-    формирование из файлов первичных цифровых данных блоков АЦИД единого цифрового массива данных одного сеанса испытаний (одного опыта);

-    приведение цифровых данных различных блоков АЦИД в едином цифровом массиве данных одного сеанса испытаний к единому времени (синхронизация) и к единой частоте АЦП;

-    вычисление величины давления в дискретных точках и определение величины максимального давления по блокам АЦИД;

-    вычисление временных параметров и скорости ВУВ в различных точках установки блоков АЦИД на местности;

-    вычисление величины максимального давления для блоков АЦИД по скорости ВУВ;

-    вычисление величины импульса давления ВУВ для блоков АЦИД;

-    создание и сохранение файлов единого цифрового массива данных одного сеанса на жёстком диске компьютера;

-    вывод результатов обработки единого цифрового массива данных в графическом и табличном виде на монитор и печать.

Программное обеспечение блока АЦИД является метрологически значимым.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические характеристики блока АЦИД занормированы с учетом влияния программного обеспечения.

Конструкция блока АЦИД исключает возможность несанкционированного влияния на его ПО и измерительную информацию

Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2. 077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист Паспорта блока АЦИД ВШДИ.408835.001 ПС типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 2520-079-2017 «ГСИ. Измерители давления цифровые автономные «Блок АЦИД». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 10 октября 2017 г.

Основные средства поверки:

эталонная установка для воспроизведения импульсного давления в жидкости УБК-2М*, воспроизводимое импульсное давление от 1104 до 25 106 Па, диапазон длительностей от 5,0-10" до 10 с, постоянное избыточное импульсное давление от 0 до 5,0106 Па, неисключённая систематическая погрешность измерения 3,0 %.

* Входит в состав Государственного первичного специального эталона единицы давления для области переменных давлений ГЭТ131-81.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на «Свидетельство о поверке» и в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.801-2012 Государственная поверочная схема для средств измерений

2    7    14

переменного давления в диапазоне от 110 до 2,5• 10 Па для частот от 5^10" до 110 Гц и длительностей 1 • 10-5 до 10 с при постоянном давлении до 5 • 106 Па

Технические условия ВШДИ.408835.001 ТУ. Измерительно-вычислительный комплекс ИВК АЦИД
