| Номер в госреестре | 72121-18 |
| Наименование СИ | Установка поверочная |
| Обозначение типа СИ | УЭПМ-АТ-600 |
| Изготовитель | ООО "Татинтек", г.Альметьевск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная УЭПМ-АТ-600 предназначена для измерений, хранения и передачи единиц массового расхода и массы жидкости.
Принцип действия установки поверочной УЭПМ-АТ-600 основан на прямом методе динамических измерений массового расхода и массы протекающей жидкости посредством счетчиков-расходомеров массовых и последующей обработкой результатов измерений на автоматизированном рабочем месте оператора.
Установка поверочная УЭПМ-АТ-600 представляют собой мобильный комплекс на базе автомобильного полуприцепа, состоящего из технологического и аппаратного блок-боксов.
Технологический блок-бокс состоит из блока измерительных линий, узла подключения и системы жизнеобеспечения (освещение, естественная вентиляция, сигнализация загазованности и пожара).
В состав блока измерительных линий входят:
- счетчик-расходомер массовый Micro Motion модели CMF100, модели CMF300 и модели CMF400 (регистрационный номер 45115-10 или 45115-16);
- датчик температуры 644 (регистрационный номер 39539-08) или датчик температуры Rosemount 644 (регистрационный номер 63889-16) с диапазоном измерений температуры от минус 20 °С до плюс 80 °С и пределами абсолютной погрешности измерений температуры не более ±0,2 °С - 1 шт.;
- преобразователи давления измерительные 3051 (регистрационный номер 14061-10 или 14061-15) с диапазоном измерений давления от 55,2 до 5520 кПа и пределами приведенной погрешности измерений давления ± 0,065 % - 4 шт.;
- манометр показывающий для точных измерений МПТИ (регистрационный номер 26803-11 или 53902-13) с диапазоном показаний избыточного давления от 0 до 100 кгс/см с классом точности 0,6 - 4 шт.;
- термометр лабораторный электронный ЛТ-300 (регистрационный номер 42676-09 или 61806-15) с диапазоном измерений температуры от минус 50 °С до плюс 199,9 °С, пределами абсолютной погрешности измерений температуры ±0,05 °С- 1 шт.
В состав узла подключения входят: трубопроводы, запорная арматура, и закрытая дренажная система.
Аппаратный блок-бокс состоит из контроллера измерительного АТ-8000 (регистрационный номер 42676-09 или 61018-15) и рабочего места оператора, реализованного на базе персонального компьютера.

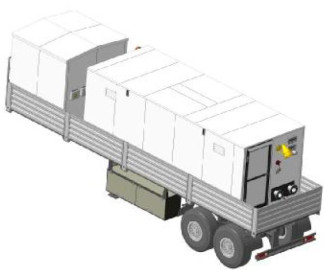

Общий вид установки поверочной УЭПМ-АТ-600 и общий вид трубопроводной обвязки технологического блок-бокса представлены на рисунках 1 и 2 соответственно.
Пломбировка от несанкционированного доступа и нанесение знака поверки осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках, пропущенных через отверстия в двух шпильках, расположенных диаметрально на всех присоединительных фланцах счетчиков-расходомеров массовых Micro Motion. Схема пломбировки от несанкционированного доступа, обозначения мест нанесения знака поверки приведены на рисунке 3.
установки поверочной УЭПМ-АТ-600 автономное.
Программное обеспечение установки поверочной УЭПМ-АТ-600 предназначено для: сбора, отображения и регистрирования информации со средств измерений в ходе проведения измерений, калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых средств измерений и средств измерений установки, генерация отчётов о результатах проведения измерений.
Идентификационные данные программного обеспечения установки поверочной УЭПМ-АТ-600 приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | METROLOGY-UEPM.dll |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0 |
| Цифровой идентификатор ПО | d7d85b7a2de6cca26eb49f8f1 097506 |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
Уровень защиты программного обеспечения установки поверочной УЭПМ-АТ-600 «средний» в соответствии с Р 50.2.077-2014.
В программном обеспечении предусмотрена защита от несанкционированного доступа к текущим данным и параметрам настройки посредством ввода пароля.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массового расхода, т/ч | от 0,8 до 600 |
| Пределы допускаемой относительной погрешности установки при измерении массы и массового расхода жидкости, % | ±0,08 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальный диаметр поверяемых средств измерений | от DN25 до DN200 |
| Измеряемая среда | нефть, нефтепродукты, другие жидкости |
| Содержание свободного газа, % | не допускается |
| Диапазон температуры измеряемой среды, °С | от -10 до +70 |
| Давление измеряемой среды, МПа, не более | 4,0 |
| Плотность измеряемой среды, кг/м3, не более | 1200 |
| Кинематическая вязкость, сСт, не более | 1000 |
| Интерфейсы связи | аналоговый (4-20 мА), частотно-импульсный, RS-485 с поддержкой протокола MODBUS RTU |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380±38; 220±22 50±1 |
| Потребляемая мощность, В-A, не более | 3000 |
| Наименование характеристики | Значение |
| Г абаритные размеры, мм, не более | |
| - длина | 12000 |
| - ширина | 2500 |
| - высота | 4000 |
| Масса, кг, не более | 23000 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -50 до +50 |
| - относительная влажность, %, не более | от 30 до 80 |
| - атмосферное давление, кПа | от 86 до 107 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 50000 |
наносится на маркировочную табличку, закрепленную на технологическом блок-боксе установки поверочной УЭПМ-АТ-600, методом гравирования и по центру титульного листа паспорта и руководства по эксплуатации типографическим способом.
| Таблица 4 - Комплектность средства изме | рений | |
| Наименование | Обозначение | Количество |
| У становка поверочная | УЭПМ-АТ-600 Зав. № 001 | 1 шт. |
| Комплект принадлежностей | - | 1 комп. |
| Руководство по эксплуатации | РЭ - 1.1.00.00.00.00.01-2017 | 1 экз. |
| Паспорт | ПС - 1.1.00.00.00.00.01-2017 | 1 экз. |
| Методика поверки | МП 0649-1-2017 | 1 экз. |
осуществляется по документу МП 0649-1-2017 «Инструкция. ГСИ. Установка поверочная УЭПМ-АТ-600. Методика поверки», утвержденному ФГУП «ВНИИР» 26.09.2017 г.
Основные средства поверки:
- вторичный эталон единицы массы и массового расхода жидкости в соответствии с частью 1 Приказа Росстандарта от 7 февраля 2018 г. № 256;
- рабочий эталон единицы частоты по ГОСТ 8.129-2013 в диапазоне частот от 500 до 10000 Гц;
- рабочий эталон (образцовые средства измерений) 2-го разряда единицы силы постоянного электрического тока по ГОСТ 8.022-91 с пределами допускаемой относительной погрешности не более 110 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на свинцовые (пластмассовые) пломбы, установленные в соответствии с рисунком 3.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к установке поверочной УЭПМ-АТ-600
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
