| Номер в госреестре | 72122-18 |
| Наименование СИ | Расходомеры массовые |
| Обозначение типа СИ | Promass 83O |
| Изготовитель | Компания "Endress+Hauser AG", Швейцария |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры массовые Promass 83O (далее - расходомеры) предназначены для измерений массы, массового расхода жидкостей и газов, находящихся в однофазном состоянии.
Принцип работы расходомеров основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расходомера при прохождении через них измеряемой среды.
Расходомер состоит из первичного преобразователя (датчика) Promass O и электронного преобразователя 83, монтируемого компактно или раздельно от датчика в герметичном корпусе.
Электронный преобразователь выполняет функции обработки первичных сигналов, получаемых от датчика и преобразовании их в значения массового расхода и массы измеряемой среды.
Программное обеспечение (ПО) расходомеров состоит из двух частей - Firmware и Software. Обработка результатов измерений и вычисление производится в метрологически значимой части ПО производится по специальным расчетным соотношениям, сохраняемым во встроенной программе (Firmware), в виде Hex-File. Доступ к цифровому идентификатору Firmware невозможен.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Promass 83 |
| Номер версии (идентификационный номер) ПО | Не ниже V3.0y.zz |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Не используется |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Уровень защиты ПО системы от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

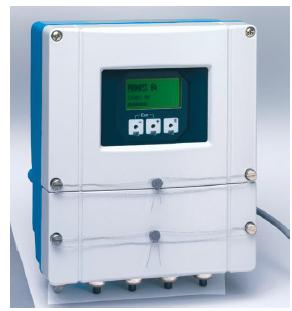

Схема пломбирования приведена на рис. 1.
Метрологические и технические характеристики расходомеров, в том числе показатели точности, приведены в таблицах 2 - 3.
Таблица 2 - Метрологические характеристики расходомеров.
| Характеристика | Значение |
| Диапазон измерений массового расхода жидкости, т/ч | от 0,01 до 800,0 |
| Диапазон измерений массового расхода газа, т/ч | от 0,001 до 74,27 |
| Пределы допускаемой относительной погрешности измерений массы и массового расхода жидкости, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений массы и массового расхода газа, % | ±0,35 |
Таблица 2а - Основные технические характеристики расходомеров
| Характеристика | Значение |
| Условный диаметр фланцев, мм (“) | 150 (6) |
| Диапазон избыточного давления измеряемой среды, МПа | от 0,0 до 25,0 |
| Тип выходного сигнала | |
| токовый, мА | от 4 до 20 |
| цифровой | HART |
| Диапазон температур, °С: | |
| - измеряемой среды | от +18 до +40 |
| - окружающей среды | от -40 до +35 |
| Средний срок службы, лет | 15 |
Таблица 3 - Параметры электропитания расходомеров.
| Наименование показателя | Значение |
| Род тока | Постоянный |
| Напряжение, В | 24 |
| Потребляемая мощность, Вт, не более | 3,45 |
наносится типографским или иным способом на титульные листы руководства по эксплуатации и паспорта расходомера, с указанием номера свидетельства об утверждении типа средства измерений и даты его выдачи.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомеры массовые Promass 83O, зав. №№ LA03B902000, L90BCC02000 | 2 шт. | |
| Комплект запасных частей, инструментов и принадлежностей | Согласно заказу | |
| Паспорт | 2 экз. | |
| Методика поверки | МП 0695-9-2017 | 1 экз. |
осуществляется по документу МП 0695-9-2017 «Инструкция. ГСИ. Расходомеры массовые Promass 83O. Методика поверки», утвержденному «ФГУП ВНИИР» 15.12.2017 г.
Основные средства поверки:
- Рабочие эталоны 1-го разряда по Государственной поверочной схеме для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
Приказ Росстандарта от 7 февраля 2018 года № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» Техническая документация компании-изготовителя
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
