| Номер в госреестре | 72128-18 |
| Наименование СИ | Калибраторы универсальные |
| Обозначение типа СИ | Н4-22 |
| Изготовитель | Акционерное общество «Научно-производственная компания «МЕРА» (АО «НПК «МЕРА»), г. Краснодар |
| Год регистрации | 2018 |
| Срок свидетельства | 20.08.2029 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы универсальные Н4-22 (далее калибратор) предназначены для воспроизведения напряжения и силы постоянного и переменного тока и могут быть использованы в качестве эталона при поверке и калибровке средств измерений.
Принципа действия калибратора основан на применении метода стабилизации выходного напряжения непрерывно действующей замкнутой системой авторегулирования. В процессе авторегулирования на выходе калибратора устанавливается напряжение, уровень которого пропорционален уровню опорного напряжения постоянного тока, являющегося главным задающим воздействием. Основой работы системы стабилизации уровня является выравнивание опорного напряжения с сигналом обратной связи. В качестве элемента сравнения выступает усилитель ошибки обратной связи, выходной сигнал которого используется для регулирования уровней постоянного и переменного тока.

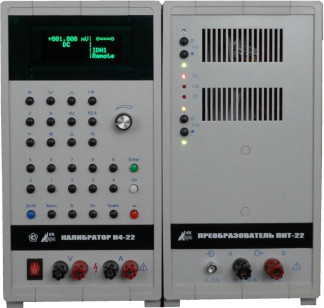

Калибратор состоит из двух блоков - базового блока и преобразователя напряжение -ток, обеспечивающего расширение диапазона воспроизводимых сил постоянного и переменного тока. Общий вид калибратора представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
О • £ • ^ • ё
□
J&L
шл
о
В
1_Г
U
Место нанесения знака поверки в виде наклейки
О
• «
в
Программное обеспечение (ПО) прибора Н4-22 записывается в память программ управляющего микроконтроллера на этапе производства и в процессе эксплуатации калибратора изменению не подлежит. Номер версии и значение цифрового идентификатора ПО отображается на индикаторе при включении прибора и контролируются при поверке калибратора.
ПО осуществляет установку состояния составных частей калибратора в соответствие с параметрами, заданными оператором. Установка состояния калибратора, производится с учетом констант (поправочных весовых коэффициентов), которые определяются при проведении его калибровки и записываются в энергонезависимую память микроконтроллера. Изменение значений калибровочных констант приводит к изменению значения цифрового идентификатора калибровочных данных и ПО, которое также отображается на индикаторе прибора при включении и указывается в формуляре для контроля.
Имеющийся внешний интерфейс калибратора позволяет осуществлять управление калибратором с помощью ПЭВМ и использовать его в составе различных автоматизированных измерительных систем. Изменения ПО и калибровочных данных может производиться только через внутренний интерфейс - соответственно специальный разъем и аппаратный ключ, доступ к которым возможен при вскрытии прибора.
Предусмотрена автоматическая проверка целостности калибровочных данных, хранящихся в энергонезависимой памяти. За счет дублирования данных производится исправление ошибок с сообщением об успешности операции. При обнаружении неустранимых ошибок происходит блокирование работы прибора.
Программные функции, структуры данных и интерфейсы полностью описаны в эксплуатационной документации.
Идентификационные данные программного обеспечения приведены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | “Н4-22” * |
| Номер версии (идентификационный номер) ПО | 1.07 * |
| Цифровой идентификатор калибровочных данных и ПО | “Code_ID :XXX/XXXX” ** |
| * отображается на индикаторе. ** - XXX/XXXX уникальные для каждого экземпляра прибора значения контрольных сумм отображаются на индикаторе и записываются в формуляр. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведений напряжения постоянного тока на пределах (Ип), В 0,2 В 2 В 20 В 200 В 400 В 1000 В | от 0,000 до -220,009 мВ включ. от 0,000 до +220,009 мВ включ. от -0,22001 до -2,20009 включ. от +0,22001 до +2,20009 включ. от -2,20001 до -22,0009 включ. от +2,20001 до +22,0009 включ. от -22,001 до -220,009 включ. от +22,001 до +220,009 включ. от -220,01 до -420,00 включ. от +220,01 до +420,00 включ. от -420,01 до -1010,00 включ. от +420,01 до +1010,00 включ. |
| Пределы допускаемой абсолютной основной погрешности воспроизведения напряжения постоянного тока на пределах (Ип), при Т=Тк ±5 °С, ±(% от U + % от Ип), В 0,2 В 2 В, 20 В 200 В 400 В, 1000 В | 0,02 + 0,005 0,01 + 0,002 0,02 + 0,002 0,03 + 0,01 |
| Диапазон воспроизведений напряжения переменного тока в диапазоне частот от 10 Гц до 100 кГц, на пределах (Ип), В 0,2 В 2 В 20 В | от 0,001000 до 0,220009 включ. от 0,22001 до 2,20009 включ. от 2,20001 до 22,0009 включ. |
| Диапазон воспроизведений напряжения переменного тока в диапазоне частот от 10 Гц до 33000 Гц, на пределе 100 В, В | от 22,001 до 150,009 включ. |
| Диапазон воспроизведений напряжения переменного тока в диапазоне частот от 40 Гц до 33000 Гц, на пределе 300 В, В | от 150,01 до 330,00 включ. |
| Диапазон воспроизведений напряжения переменного тока в диапазоне частот от 40 Гц до 2500 Гц, на пределе 700 В, В | от 330,01 до 720,00 включ. |
| Пределы допускаемой абсолютной основной погрешности воспроизведения напряжения переменного тока при Т=Тк ±5 °С, в диапазоне частот от 10 до 20 Гц включ. на пределах (Ип), ±(% от U + % от Ип), В 0,2 В, 2 В, 20 В, 100 В | 0,2 + 0,02 |
| Пределы допускаемой абсолютной основной погрешности воспроизведения напряжения переменного тока при Т=Тк ±5 °С, в диапазоне частот св. 20 до 40 Гц включ. на пределах (Ип), ±(% от И + % от Ип), В 0,2 В 2 В, 20 В, 100 В | 0,07 + 0,01 0,05 + 0,01 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной основной погрешности воспроизведения напряжения переменного тока при Т=Тк ±5 °С, в диапазоне частот св. 40 Гц до 2,5 кГц включ. на пределах (Цп), ±(% от U + % от Цп), В 0,2 В, 100 В | 0,05 + 0,01 |
| 2 В, 20 В | 0,03 + 0,01 |
| 300 В | 0,05 + 0,02 |
| 700 В | 0,1 + 0,031) |
| Пределы допускаемой абсолютной основной погрешности воспроизведения напряжения переменного тока при Т=Тк ±5 °С, в диапазоне частот св. 2,5 до 10 кГц включ. на пределах (Цп), ±(% от U + % от Цп), В 0,2 В, 100 В | 0,07 + 0,01 |
| 2 В, 20 В | 0,05 + 0,01 |
| 300 В | 0,15 + 0,02 |
| Пределы допускаемой абсолютной основной погрешности воспроизведения напряжения переменного тока при Т=Тк ±5 °С, в диапазоне частот св. 10 до 20 кГц включ. на пределах (Цп), ±(% от U + % от Цп), В 0,2 В | 0,1 + 0,01 |
| 2 В, 20 В | 0,07 + 0,01 |
| 100 В | 0,1 + 0,02 |
| 300 В | 0,2 + 0,03 |
| Пределы допускаемой абсолютной основной погрешности воспроизведения напряжения переменного тока при Т=Тк ±5 °С, в диапазоне частот св. 20 до 33 кГц включ. на пределах (Цп), ±(% от Ц + % от Цп), В 0,2 В | 0,1 + 0,01 |
| 2 В, 20 В | 0,1 + 0,02 |
| 100 В | 0,15 + 0,02 |
| 300 В | 0,3 + 0,05 |
| Пределы допускаемой абсолютной основной погрешности воспроизведения напряжения переменного тока при Т=Тк ±5 °С, в диапазоне частот св. 33 до 100 кГц включ. на пределах (Цп), ±(% от Ц + % от Цп), В 0,2 В, 2 В, 20 В | 0,2 + 0,03 |
| Диапазон воспроизведений силы постоянного тока на пределах (1п), мА 2 мА | от 0,00000 до -2,20009 включ. |
| 20 мА | от 0,00000 до +2,20009 включ. от -2,2001 до -22,0009 включ. |
| 200 мА | от +2,2001 до +22,0009 включ. от -2,201 до -220,009 включ. |
| 2000 мА | от +2,201 до +220,009 включ. от -220,01 до -2200,09 включ. |
| от +220,01 до +2200,09 включ. |
| Наименование характеристики | Значение |
| Диапазон воспроизведений силы постоянного тока на пределах (!п), А | |
| 5 А | от -2,2001 до -5,5000 включ. от +2,2001 до +5,5000 включ. |
| 20 А* | от 0,0000 до -22,0009 включ. от 0,0000 до +22,0009 включ. |
| 50 А* | от -22,001 до -52,000 включ. от +22,001 до +52,000 включ. |
| 1000 А** | до -1000 включ. (А*20) до +1000 включ. (А*20) |
| Пределы допускаемой абсолютной основной погрешности воспроизведения силы постоянного тока при T=^ ±5°С, на пределах (!п), ±(% от I+% от !п), А | |
| 2 мА, 20 мА, 200 мА | 0,02 + 0,005 |
| 2000 мА | 0,03 + 0,005 |
| 5 А | 0,05 + 0,01 |
| 20 А* | 0,25 + 0,025 |
| 50 А* | 0,25 + 0,05 |
| 1000 А** | 0,5 + 0,01 |
| Диапазон воспроизведений силы переменного тока в диапазоне частот от 10 до 20 Гц включ. на пределах (!п), мА | |
| 2 мА | от 0,01000 до 2,20009 включ. |
| 20 мА | от 2,20001 до 22,0009 включ. |
| 200 мА | от 22,001 до 220,009 включ. |
| 2000 мА | от 220,01 до 2200,09 включ. |
| 5 А | от 2,2001 до 5,5000 А включ. |
| 20 А* | от 0,100 до 22,000 А включ. |
| 50 А* | от 22,001 до 52,000 А включ. |
| Диапазон воспроизведений силы переменного тока в диапазоне частот св. 20 до 1200 Гц включ. на пределах (!п), мА | |
| 2 мА | от 0,01000 до 2,20009 включ. |
| 20 мА | от 2,20001 до 22,0009 включ. |
| 200 мА | от 22,001 до 220,009 включ. |
| 2000 мА | от 220,01 до 2200,09 включ. |
| 5 А | от 2,2001 до 5,5000 А включ. |
| 20 А* | от 0,100 до 22,000 А включ. |
| 50 А* | от 22,001 до 52,000 А включ. |
| 1000 А** | до 1000 А включ. (А*20) |
| Диапазон воспроизведений силы переменного тока в диапазоне частот св. 1,2 до 12 кГц включ. на пределах (!п), мА | |
| 2 мА | от 0,01000 до 2,20009 включ. |
| 20 мА | от 2,20001 до 22,0009 включ. |
| 200 мА | от 22,001 до 220,009 включ. |
| 2000 мА2) | от 220,01 до 2200,09 включ. |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной основной погрешности воспроизведения силы переменного тока, в диапазоне частот от 10 до 20 Гц включ., при Т=Тк ±5 °С, на пределах (1п), ±(% от I+% от 1п+%Г от I), А 2 мА, 20 мА, 200 мА, 2000 мА, 5 А 20 А* 50 А* | 0,2 + 0,02 0,4 + 0,03 0,4 + 0,1 |
| Пределы допускаемой абсолютной основной погрешности воспроизведения силы переменного тока, в диапазоне частот св. 20 до 1200 Гц включ., при Т=Тк ±5 °С, на пределах (1п), ±(% от I+% от 1п+%Г от I), А 2 мА, 20 мА, 200 мА, 2000 мА 5 А 20 А* 50 А* 1000 А** | 0,1 + 0,01 0,1 + 0,01+ 0,3 0,25 + 0,03 + 1,5 0,25 + 0,1 + 1,5 0,5 + 0,01 |
| Пределы допускаемой абсолютной основной погрешности воспроизведения силы переменного тока, в диапазоне частот св. 1,2 до 12 кГц включ., при Т=Тк ±5 °С, на пределах (!п), ±(% от I+% от !п+%-Г от I), А 2 мА, 20 мА, 200 мА 2000 мА | 0,1 + 0,01 + 0,05 0,1 + 0,01 + 0,1 |
| Пределы дополнительной погрешности воспроизведения напряжения постоянного и переменного тока, вызванной изменением температуры на 10 °С | не превышают пределов основной погрешности |
| Пределы дополнительной погрешности воспроизведений напряжения постоянного тока в условиях повышенной влажности | не превышают пределов основной погрешности |
| Пределы дополнительной погрешности воспроизведения силы постоянного тока, вызванной изменением температуры на 10 °С | не превышают пределов основной погрешности |
| Пределы дополнительной погрешности воспроизведения силы переменного тока, вызванной изменением температуры на 10 °С | не превышают половины пределов основной погрешности |
| Пределы допускаемой абсолютной погрешности установки частоты выходных, переменных напряжений и токов, Гц | ±(0,0002 F + 0,03) |
| Номинальный коэффициент преобразования преобразователя напряжение-ток (ПНТ-22), А/В | 10 |
| Пределы допускаемой относительной погрешности коэффициента преобразования ПНТ-22 на постоянном токе и переменном токе в частотном диапазоне до 60 Гц, % | ±0,15 |
| Рабочий диапазон частот преобразователя напряжение-ток (ПНТ-22), Гц | от 0 до 1200 включ. |
| Неравномерность частотной характеристики преобразователя напряжение-ток (ПНТ-22), %, не более | 2 |
| Начальный ток на выходе преобразователя напряжение-ток (ПНТ-22), мА, не более | ±5 |
| Наименование характеристики | Значение |
| Выходное сопротивление калибратора на пределах воспроизведения напряжения постоянного тока, Ом, не более | |
| 0.2 В, 2 В, 20 В | 0,02 |
| 200 В | 0,1 |
| 400 В | 1,0 |
| 1000 В | 10,0 |
| Выходное сопротивление калибратора на пределах воспроизведения силы постоянного тока, кОм, не менее | |
| 2 мА | 1000 |
| 20 мА | 100 |
| 200 мА | 10 |
| 2000 мА | 1 |
| 5 А | 0,5 |
| 20 А, 50 А | 0,1 |
| Среднеквадратическое значение напряжения (силы тока) шумов и пульсаций в полосе частот 10 Гц - 300 кГц на выходе калибратора на пределах воспроизведения напряжения и силы постоянного тока, не более | |
| 0,2 В | 0,2 мВ |
| 2 В | 2 мВ |
| 20 В | 10 мВ |
| 200 В | 100 мВ |
| 400 В, 1000 В | 1000 мВ |
| 2 мА | 0,001 мА |
| 20 мА | 0,005 мА |
| 200 мА | 0,05 мА |
| 2000 мА | 0,5 мА |
| 5 А | 5 мА |
| 20 А | 50 мА |
| 50 А | 150 мА |
| Нормальный ток нагрузки калибратора на пределах воспроизведения напряжения постоянного тока, мА, не более | |
| 0,2 В | 5 |
| 2 В, 20 В, 200 В | 25 |
| 400 В | 10 |
| 1000 В | 5 |
| Максимальный ток нагрузки калибратора на пределах воспроизведения напряжения постоянного тока, мА, не менее | |
| 0,2 В, 2 В, 20 В | 100 |
| 200 В | 50 |
| 400 В | 25 |
| 1000 В | 10 |
| Наименование характеристики | Значение |
| Постоянная составляющая на выходе калибратора на пределах воспроизведения напряжения переменного тока, мВ, не более 0,2 В | 0,5 |
| 2 В | 1,0 |
| 20 В | 10,0 |
| 100 В | 50,0 |
| 300 В, 700 В | 1,0 |
| Постоянная составляющая на выходе калибратора на пределах воспроизведения силы переменного тока, мА, не более 2 мА | 0,001 |
| 20 мА | 0,005 |
| 200 мА | 0,05 |
| 2000 мА | 0,5 |
| 5 А | 5,0 |
| 20 А | 15,0 |
| 50 А | 50,0 |
| Максимальное напряжение на нагрузке, на пределах воспроизведения силы постоянного тока, В, не менее 2 мА, 20 мА, 200 мА | 5,0 |
| 2000 мА | 2,0 |
| 5 А | 1,5 |
| 20 А | 2,5 |
| 50 А | 1,5 |
| Максимальное напряжение на нагрузке, на пределах воспроизведения силы переменного тока, В, не менее 2 мА, 20 мА, 200 мА | 5,0 |
| 2000 мА | 1,5 |
| 5 А | 1,0 |
| 20 А | 2,5 |
| 50 А | 1,5 |
| Коэффициент гармоник и шумов выходного напряжения переменного тока в диапазоне частот от 10 до 20 Гц включ. на пределах воспроизведения, %, не более 0,2 В, 2 В, 20 В, 100 В | 0,5 |
| Коэффициент гармоник и шумов выходного напряжения переменного тока в диапазоне частот св. 20 до 40 Гц включ. на пределах воспроизведения, %, не более 0,2 В, 2 В, 20 В, 100 В | 0,2 |
| Коэффициент гармоник и шумов выходного напряжения переменного тока в диапазоне частот св. 40 до 2500 Гц включ. на пределах воспроизведения, %, не более 0,2 В, 2 В, 20 В, 100 В | 0,15 |
| 300 В, 700 В | 0,3 |
| Наименование характеристики | Значение |
| Коэффициент гармоник и шумов выходного напряжения переменного тока в диапазоне частот св. 2,5 до 100 кГц включ. на пределах воспроизведения, %, не более 0,2 В, 2 В, 20 В, 100 В | 0,15 + 0,01f |
| Коэффициент гармоник и шумов выходного напряжения переменного тока в диапазоне частот св. 2,5 до 33 кГц включ. на пределе воспроизведения 300 В, %, не более | 0,3+0,02f |
| Коэффициент гармоник и шумов силы выходного переменного тока в диапазоне частот от 10 до 20 Гц включ. на пределах воспроизведения, %, не более 2 мА, 20 мА, 200 мА, 2000 мА, 5 А, 20 А, 50 А, 1000 А | 0,5 |
| Коэффициент гармоник и шумов силы выходного переменного тока в диапазоне частот св. 20 до 1200 Гц включ. на пределах воспроизведения, %, не более 2 мА, 20 мА, 200 мА 2000 мА 5 А 20 А, 50 А, 1000 А | 0,2+ 0,1f 0,2+ 0,5f 0,2 + 5f 0,2 + 2f |
| Коэффициент гармоник и шумов силы выходного переменного тока в диапазоне частот св. 1,2 до 12 кГц включ. на пределах воспроизведения, %, не более 2 мА, 20 мА, 200 мА 2000 мА 5 А | 0,2+ 0,1f 0,2+ 0,5f 0.2 + 5f |
| Диапазон воспроизведений напряжения постоянного тока в режиме воспроизведения сигналов с манипуляцией на пределах, В 0,2 В 2 В 20 В 200 В | от 0,000 до -220,009 мВ включ. от 0,000 до +220,009 мВ включ. от -0,22001 до -2,20009 включ. от +0,22001 до +2,20009 включ. от -2,20001 до -22,0009 включ. от +2,20001 до +22,0009 включ. от -22,001 до -220,009 включ. от +22,001 до +220,009 включ. |
| Пределы допускаемой абсолютной основной погрешности воспроизведений напряжения постоянного тока, в режиме воспроизведения сигналов с манипуляцией, на пределах (Ип) при Т=Тк ±5 °С, ±(% от И + % от Ип), В 0,2 В 2 В, 20 В 200 В | 1 + 0,5 0,5 + 0,05 0,5 + 0,1 |
| Наименование характеристики | Значение |
| Диапазон воспроизведений напряжения переменного тока в режиме воспроизведения сигналов с манипуляцией в диапазоне частот от 20 Гц до 33000 Гц на пределах, В 0,2 В 2 В 20 В 100 В | от 0,00100 до 0,22000 от 0,22001 до 2,20009 от 2,20001 до 22,0009 от 22,001 до 150,009 |
| Пределы допускаемой абсолютной основной погрешности воспроизведений напряжения переменного тока, в режиме воспроизведения сигналов c манипуляцией, при Т=Тк ±5 °С, в диапазоне частот от 20 Гц до 10 кГц включ. на пределах (Цп), ±(% от Ц + % от Цп), В 0,2 В 2 В, 20 В, 100 В | 1 + 0,15 1 + 0,1 |
| Пределы допускаемой абсолютной основной погрешности воспроизведений напряжения переменного тока, в режиме воспроизведения сигналов c манипуляцией, при Т=Тк ±5 °С, в диапазоне частот св. 10 до 33 кГц включ. на пределах (Цп), ±(% от Ц + % от Цп), В 0,2 В, 2 В, 20 В, 100 В | 1,5 + 0,1 |
| Диапазон воспроизведений силы постоянного тока в режиме воспроизведения сигналов c манипуляцией на пределах, мА 2 мА 20 мА 200 мА 2000 мА 5 А 20 А* 50 А* | от 0,00000 до -2,20009 включ. от 0,00000 до +2,20009 включ. от -2,2001 до -22,0009 включ. от +2,2001 до +22,0009 включ. от -2,201 до -220,009 включ. от +2,201 до +220,009 включ. от -220,01 до -2200,09 включ. от +220,009 до +2200,09 включ. от -2,2001 до -5,5000 А включ. от +2,2001 до +5,5000 А включ. от -0,0000 до -22,0009 А включ. от +0,0000 до +22,0009 А включ. от -22,001 до -52,000 А включ. от +22,001 до +52,000 А включ. |
| Пределы допускаемой абсолютной основной погрешности воспроизведения силы постоянного тока, в режиме воспроизведения сигналов c манипуляцией, при Т=Тк ±5 °С, на пределах, (1п), ±(% от I + % от 1п), А 2 мА, 20 мА, 200 мА, 2000 мА, 5 А 20 А, 50 А | 0,5 + 0,1 1 + 0,1 |
| Наименование характеристики | Значение |
| Диапазон воспроизведений силы переменного тока в режиме воспроизведения сигналов c манипуляцией в диапазоне частот от 20 Гц до 12 кГц на пределах (!п), мА 2 мА 20 мА 200 мА 2000 мА2) | от 0,01000 до 2,20009 включ. от 2,20001 до 22,0009 включ. от 22,001 до 220,009 включ. от 220,01 до 2200,09 включ. |
| Диапазон воспроизведений силы переменного тока в режиме воспроизведения сигналов c манипуляцией в диапазоне частот от 20 Гц до 1,2 кГц на пределах (Гп), А 5 А 20 А* 50 А* | от 2,2001 до 5,5000 включ. от 0,100 до 22,000 включ. от 22,001 до 52,000 включ. |
| Пределы допускаемой абсолютной основной погрешности воспроизведения силы переменного тока, в режиме воспроизведения сигналов с манипуляцией, в диапазоне частот от 20 до 1200 Гц включ. на пределах (1п) при Т=Тк ±5 °С, ±(% от I + % от 1п + %f от I), А 2 мА, 20 мА, 200 мА, 2000 мА, 5 А 20 А, 50 А | 0,5 + 0,1 1 + 0,1 + 1,5f |
| Пределы допускаемой абсолютной основной погрешности воспроизведения силы переменного тока, в режиме воспроизведения сигналов с манипуляцией, в диапазоне частот св. 1,2 до 12 кГц включ. на пределах (!п) при Т=Тк ±5 °С, ±(% от I + % от !п + %f от I), А 2 мА, 20 мА, 200 мА 2000 мА | 0,5 + 0,1 + 0,05f 1 + 0,1 + 0,1f |
| Среднее время установления заданного значения выходного напряжения и тока с нормированной погрешностью, с | 3 |
| Время установления рабочего режима, мин, не более | 1 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, мм рт.ст. | от +18 до +28 до 80 от 630 до 800 |
| П р и м е ч а н и я 1 U - установленное значение напряжения (В), ип - значение предела воспроизведения напряжения (В). 2 I - установленное значение тока (А), !п - значение предела воспроизведения тока (А). 3 f - коэффициент, численно равный установленной частоте в килогерцах, для частотно зависимой составляющей. 4 F - установленное значение частоты в герцах. 1} до 1,2 кГц. 2) до 3,3 кГц. * - воспроизведение с помощью преобразователя ПНТ-22. ** - воспроизведение с помощью токовой катушки ТК22-20 (20 витков). | |
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | от 48 до 52 |
| Потребляемая мощность, В А, не более | 420 |
| Габаритные размеры калибратора и преобразователя ПНТ-22, мм, не более: | |
| - высота | 305 |
| - ширина | 153 |
| - длина | 285 |
| Масса, каждого блока калибратора, кг, не более | 10 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +5 до +40 |
| - относительная влажность, % | до 90 при +25 °С |
| - атмосферное давление, мм рт.ст. | от 630 до 830 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 15000 |
| Средний ресурс работы, ч | 15000 |
наносится на переднюю панель калибратора методом офсетной печати и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Калибратор универсальный Н4-22 | МЕРА.411182.002 | 1 шт. |
| Преобразователь ПНТ-22 | МЕРА.411582.002 | 1 шт. |
| Комплект принадлежностей | ||
| Соединитель | МЕРА.685631.001 | 1 шт. |
| Соединитель | МЕРА.685631.001-01 | 1 шт. |
| Соединитель | МЕРА.685631.002 | 1 шт. |
| Соединитель | МЕРА.685631.002-01 | 1 шт. |
| Соединитель | МЕРА.685631.003 | 1 шт. |
| Соединитель | МЕРА.685631.003-01 | 1 шт. |
| Кабель или МЕРА685611.006 | МЕРА.685619.001 | 1 шт. |
| Вставка плавкая ВП2Б-1В 2 А 250 В | ОЮ0.481.005 ТУ | 2 шт. |
| Шнур соединительный | SCZ-1R | 1 шт. |
| Соединитель | МЕРА.685631.005 | 1 шт. |
| Соединитель | МЕРА.685631.005-01 | 1 шт. |
| Соединитель | МЕРА.685631.004 | 1 шт. |
| Шнур соединительный | SCZ-1R | 1 шт. |
| Портфель | 2 шт. | |
| Калибратор универсальный Н4-22. Документация, | 643.16853970.00001-01 31 02 | 1 шт. |
| Блок нагрузок | МЕРА.434159.001 | 1 шт. |
| Наименование | Обозначение | Количество |
| По спецзаказу | ||
| Катушка ТК22-20 с комплектом: - соединитель МЕРА.685631.007 (двойной, Ц-Ц); - пластины (2 шт.) и винты (4 шт.) для крепления токовых клещей; - эксплуатационная документация (паспорт) | МЕРА.411582.003 | 1 компл. |
| Фильтр гармоник | МЕРА.468874.002 | 1 шт. |
| Эксплуатационная документация | ||
| Калибратор универсальный Н4-22. Руководство по эксплуатации. Часть 1 | МЕРА.411182.001 РЭ | 1 экз. |
| Калибратор универсальный Н4-22. Руководство по эксплуатации. Часть 2 | МЕРА.411182.001 РЭ1 | 1 экз. |
| Калибратор универсальный Н4-22. Формуляр | МЕРА.411182.001 ФО | 1 экз. |
осуществляется по документу МЕРА.411182.001 РЭ «Калибратор универсальный Н4-22. Руководство по эксплуатации. Часть 1», раздел 6 «Методика поверки», утвержденному ФБУ «Краснодарский ЦСМ» 16.01.2018 г.
Основные средства поверки:
- рабочие эталоны электрического сопротивления 3-го разряда по Приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. N 146;
- катушка электрического сопротивления Р310; 0,001 Ом (регистрационный номер 116258), воспроизведение сопротивления постоянному току до 55 А, 3 разряд;
- мера электрического сопротивления однозначная Р3031/2; 0,01 Ом (регистрационный номер 11373-88), воспроизведение сопротивления постоянному току до 10 А, 3 разряд;
- мера электрического сопротивления однозначная Р3031/2; 0,1 Ом (регистрационный номер 11373-88), воспроизведение сопротивления постоянному току до 10 А, 3 разряд;
- катушка электрического сопротивления Р321 (регистрационный номер 1162-58), воспроизведение сопротивления постоянному току 1 Ом, 3 разряд;
- мера электрического сопротивления Р3030 (регистрационный номер 8238-81), воспроизведение сопротивления постоянному току 10 Ом, 3 разряд;
- мера электрического сопротивления однозначная МС3005 (регистрационный номер 12757-91), воспроизведение сопротивления постоянному току 102; 103; 104; 105 Ом, 3 разряд;
- меры сопротивления переменного тока МС-100; МС-10; МС-1; МС-01 - соответственно 100; 10; 1; 0,01 Ом, (регистрационный номер 51137-12), 2 разряд;
- мультиметр 3458А (“Agilent”) (регистрационный номер 25900-03);
- вольтметр-калибратор В2-43 (регистрационный номер 30362-10);
- мультиметр В7-84 (регистрационный номер 38358-08);
- мегомметр ЭС 0202/2-Г (регистрационный номер 14883-95);
- калибратор универсальный Н4-17 (регистрационный номер 46628-11);
- осциллограф МБО4Ю4В (регистрационный номер 48468-11);
- измеритель нелинейных искажений СК6-13 (регистрационный номер 10227-85);
- вольтметр переменного тока В3-71/1 (регистрационный номер 16689-97);
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик калибраторов с требуемой точностью.
Знак поверки наносится на винты боковых крышек (справа, сверху) базового блока калибратора и преобразователя ПНТ-22. Знак поверки в виде наклейки наносится в правом, верхнем углу лицевой панели базового блока калибратора.
приведены в эксплуатационном документе.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 12.2.091-2012 (IEC61010-1:2001). Безопасность электрического оборудования для измерений, управления и лабораторного применения. Часть 1. Общие требования
ГОСТ 8.027-2001. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А
ГОСТ Р 8.648-2015. Государственная поверочная схема для средств измерений перемен-
2 9
ного электрического напряжения до 1000 В в диапазоне частот Г10" ...2^10 Гц
Приказ Росстандарта от 14.05.2015г. № 575 Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от Г10" до 100 А в диапазоне частот от 1 • 10-1 до 1 • 106 Гц
Приказ Росстандарта от 15.02.2016г. № 146 Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления
Калибратор универсальный Н4-22. Технические условия МЕРА.411182.001 ТУ.
| Зарегистрировано поверок | 172 |
| Поверителей | 6 |
| Актуальность данных | 21.11.2024 |
