| Номер в госреестре | 72141-18 |
| Наименование СИ | Измерители параметров электрической энергии |
| Обозначение типа СИ | UPM 209, UPM 309 |
| Изготовитель | "Algodue Elettronica s.r.l.", Италия |
| Год регистрации | 2018 |
| Срок свидетельства | 20.08.2024 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители параметров электрической энергии UPM 209, UPM 309 (далее по тексту -измерители) предназначены для измерения силы переменного тока, напряжения переменного тока, частоты, электрической энергии и мощности, коэффициента мощности, cos ф, а также для отображения и регистрации силы переменного тока, напряжения переменного тока, частоты, электрической энергии и мощности, коэффициента мощности, cos ф, коэффициентов гармонических составляющих тока и напряжения, коэффициентов искажения синусоидальности кривых по току и напряжению.
Принцип действия измерителей основан на измерении мгновенных значений силы и напряжения переменного тока. Входные значения напряжения и силы переменного тока преобразуются с помощью аналого-цифрового преобразователя, измеряются, обрабатываются микропроцессором и отображаются на жидкокристаллическом дисплее. Значение параметров электрической энергии записываются во внутреннюю память. Набор параметров и периодичность записи определяется пользователем. При определении среднеквадратических значений силы и напряжений переменного тока, активной и реактивной энергии и мощности, используется метод истинного среднеквадратического значения.
Измерение коэффициентов гармонических составляющих тока и напряжения, коэффициентов искажения синусоидальности кривых по току и напряжению не нормируются и являются информационными характеристиками.
Измерители применяются для сбора информации о работе потребителей и источников электрической энергии как самостоятельно, так и в составе программно-технических комплексов с целью составления энергетических балансов, построения графиков потребления и генерирования активной и реактивной мощности, учета потребления и отпуска электроэнергии, обнаружения неисправностей электрооборудования.
Измерители имеют по три гальванически изолированных друг от друга и от остальных частей группы входов. Измерительные входы (вход) подключаются напрямую или с использованием масштабных преобразователей.
Измерители имеют встроенную память для сбора данных о количестве потребленной и/или сгенерированной энергии, регистрации параметров электроэнергии. Измеренные, вычисленные и архивные данные могут транслироваться на персональный компьютер и другие внешние устройства сбора и обработки данных, используя порты связи RS-485, Ethernet, импульсные, аналоговые и релейные выходы. Возможно применение конвертеров интерфейсов для обработки интерфейсного сигнала.
Конструктивно измерители выполняются в двух вариантах: для монтажа на панель предназначена модификация UPM309, для монтажа на DIN-рейку модификация UPM209/
Также модификации отличаются диапазонами измерений напряжения переменного тока.
Доступ внутрь прибора ограничен заводской этикеткой, блокирующей возможность открыть прибор.

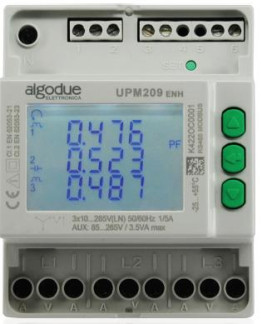

Общий вид измерителей и место нанесения знака поверки представлены на рисунках 1-5.
f-ESl
щ
Рисунок 6 - Место нанесения пломбирующей этикетки на модификацию UPM209
(вид справа)
Системное программное обеспечение (встроенное) измерителей реализовано аппаратно и является метрологически значимым.
Программное обеспечение «Wintoolnet», «ElectricMA» (внешнее) устанавливается на персональный компьютер и предназначено для настройки работы измерителей по интерфейсам RS-232, RS-485и TCP Ethernet и считывания показаний. Программное обеспечение Wintoolnet является бесплатным и доступным для скачивания с веб-сайта изготовителя. Программное обеспечение ElectricMA является платным и гибко конфигурируется под нужды заказчика.
Встроенное программное обеспечение измерителей может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Идентификационные данные программного обеспечения измерителей приведены в таблицах 1-4.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | UPM209 234 R45 SVN1426 170331.a43 |
| Номер версии (идентификационный номер ПО) | не ниже v. 2.34 |
| Цифровой идентификатор ПО | abf45bf875473f7b173ac3d1bb8ca5e8 |
| Другие идентификационные данные | MD-5 |
Таблица 2 - ПО для модификации UPM309 (встроенное)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | UPM309 103 R45 SVN1426 170331.a43 |
| Номер версии (идентификационный номер ПО) | не ниже v. 1.03 |
| Цифровой идентификатор ПО | 648ed962d7bf76cb08f00467a6851130 |
| Другие идентификационные данные | MD-5 |
Таблица 3 - Внешнее ПО для всех модификаций
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | WINTOOLnet |
| Номер версии (идентификационный номер ПО) | не ниже v. 2.7.5905.27993 |
| Цифровой идентификатор ПО | 25bd45b0158be89529008eadb35b3cb4 |
| Другие идентификационные данные | MD-5 |
Таблица 4 - Внешнее ПО для всех модификаций
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ElectricMA |
| Номер версии (идентификационный номер ПО) | не ниже v.1.9 |
| Цифровой идентификатор ПО | e121e26c6ab0a66702fed514d19696 |
| Другие идентификационные данные | MD-5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.
Основные метрологические и технические характеристики измерителей приведены в таблицах 5 и 6.
Таблица 5 - метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряжения переменного тока, В: - UPM209 - UPM309 | от 3^10 до 3x285 фазное/ от 3x17 до 3x495 линейное от 3x35 до 3x600 линейное |
| Диапазон измерений частоты электрического тока, Гц | от 45 до 65 |
| Наименование характеристики | Значение |
| Диапазон измерений силы переменного тока, А: | |
| - трансформаторное подключение; | от 0,002 до 6,000 |
| - прямое подключение; | от 0,02 до 80,00 |
| - через пояс Роговского (3 диапазона) | |
| от 0,3 до 500,0 | |
| от 1 до 4000 | |
| от 10 до 20000 | |
| Диапазон измерений коэффициента мощности (PF) и cos ф | от -1 до +1 |
| Пределы допускаемой приведенной погрешности, %: | |
| - напряжение (к верхнему пределу диапазона при U>10%); | ±0,2 |
| - сила тока (к верхнему пределу диапазона при I>5% без учета | |
| погрешности датчиков); | ±0,4 |
| - мощность (к верхнему пределу диапазона без учета погреш- | |
| ности датчиков); | ±0,6 |
| - частоты (к верхнему пределу диапазона); | ±0,1 |
| - cos ф (к верхнему пределу диапазона); | ±1 |
| - коэффициент мощности (PF) (к верхнему пределу диапазо | |
| на) | ±1 |
| Пределы допускаемой относительной погрешности измерения, %: - по активной энергии (МЭК 62053-21) - по реактивной энергии (МЭК 62053-23) | ±1 ±2 |
Таблица 6 - технические характеристики
| Наименование характеристики | Значение |
| Порт связи для обмена данными | RS-485 или Ethernet |
| Потребляемая мощность, В • А, не более | 5,8 |
| Рабочий диапазон температур, °С | от -25 до +55 |
| Относительная влажность воздуха при температуре +25°С, %, не более | 80 |
| Предельный диапазон температур транспортирования и хранения, °С | от -40 до +75 |
| Питание от электрической сети осуществляется через входы переменного напряжения, В: - для измерителей UPM209 - для измерителей UPM309 | ~ от 98 до 132 или ~ от 196 до 264 ~ от 85 до 265 или = от 93 до 126 |
| Габаритные размеры устройства (высотахширинахглубина), мм, не более: - UPM209 (монтаж на DIN-рейку) - UPM309 (щитовой монтаж) | 90x72x65 96x96x39 |
| Масса устройства, кг, не более: - UPM209 (монтаж на DIN-рейку) - UPM309 (щитовой монтаж) | 0,44 0,31 |
| Средняя наработка до отказа, ч, не менее | 120 000 |
| Средний срок службы, лет, не менее | 15 |
Знак утверждения типа наносят на заводскую этикетку прибора типографским способом и на титульные листы паспорта и/или руководства по эксплуатации типографским способом.
Комплектность измерителей указана в таблице 7.
Таблица 7 - Комплектность
| Наименование | Обозначение | Количество |
| Измеритель параметров электрической энергии UPM209 или UPM309 с крепежным комплектом | - | 1 |
| Руководство по эксплуатации для модификации UPM209 или UPM309 | - | 1 |
| Методика поверки | МП 206.1-103-2018 | 1* |
| Комплект программного обеспечения с инструкцией | - | 1* |
| * - поставляется по требованию потребителя | ||
осуществляется по документу МП 206.1-103-2018 «Измерители параметров электрической энергии UPM 209, UPM 309. Методика поверки», утвержденным ФГУП «ВНИИМС» 15.05.2018 г. Основные средства поверки:
калибратор переменного тока «Ресурс-К2М» (регистрационный №31319-12); установка автоматическая трехфазная для поверки счетчиков электрической энергии НЕВА-Тест 3303 (регистрационный № 47431-11);
катушка электрического сопротивления Р321 номиналом 0,1 Ом (регистрационный №1162-58). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую или верхнюю поверхность прибора в виде пломбирующей наклейки и в свидетельство о поверке в виде оттиска поверочного клейма.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 13109-97 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электричества энергии в системах электроснабжения общего назначения
ГОСТ Р 8.656-2009 Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования
ГОСТ 31819.21-2012 (МЭК 62053-21) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31819.23-2012 (МЭК 62053-23) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии Техническая документация фирмы-изготовителя
