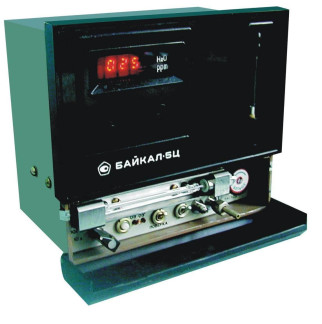

Гигрометры кулонометрические БАЙКАЛ-5Ц, 72151-18

Наименование характеристики

Значение

Диапазоны измерений ОДВ, млн-1

от 0 до 10 от 0 до 100 от 0 до 1000

Пределы допускаемой основной приведенной погрешности измерения ОДВ, не более, % для ОДВ от 0 до 10 включит., млн-1 для ОДВ от 0 до 100 включит., млн-1 для ОДВ от 0 до 1000 включит., млн-1

±6,0

±4,0

±2,5

Представление измеренной информации

цифровой дисплей аналоговый сигнал от 4 до 20 мА

Пределы допускаемой дополнительной приведенной погрешности Д£ (Т), вызванной изменением температуры окружающей среды на каждые 10°С в диапазоне от +5 до +50 °С, %

±2,0

Пределы допускаемой дополнительной приведенной погрешности Д£ (Ра), вызванной изменением атмосферного давления на каждые 3,3 кПа (25 мм рт.ст.) в диапазоне от 84,0 до 106,7 кПа (от 630 до 800 мм рт.ст.), %

±2,0

Пределы допускаемой дополнительной приведенной погрешности Д£ (Рр), вызванной отклонением входного давления анализируемого газа от номинального значения на каждые 30% в пределах рабочих условий применения, %

±1,0

Время установления показаний Т0,9, мин, не более

3

Время непрерывной работы гигрометра, в течение которого изменение основной приведенной погрешности не превышает 0,5 его нормированного значения, сутки

30

Входное давление анализируемого газа, МПа

от 0,16 до 1,0

Температура анализируемого газа, °С

от 5 до 50

Номинальный расход анализируемого газа через чувствительный элемент гигрометра, см3/мин

100

Электрическая мощность, потребляемая гигрометром, не более, Вт

15

Г абаритные размеры (ширинахвысотахдлина), не более, мм

220x190x150

Масса, не более, кг

4,5

Условия эксплуатации:

-    температура окружающей среды, °С

-    атмосферное давление, кПа

-    относительная влажность,

при температуре +35 °С, не более, %

от +5 до +50 от 84 до 106,7

80

Обозначение

Наименование

Кол.

Основной комплект:

5К2.840.071

Г игрометр кулонометрический БАИКАЛ-5Ц

1

5К4.070.281

Комплект запасных частей

1

5К4.072.130

Комплект принадлежностей

1

5К4.075.159

Комплект монтажных частей

1

Эксплуатационная документация:

5К2.840.071 РЭ

Г игрометр кулонометрический БАЙКАЛ-5Ц. Руководство по эксплуатации.

1

МИ 2947-2005

ГСИ. Гигрометры кулонометрические. Методика поверки

1

МИ 5К2.283.001-2012

Методика выполнения измерений расхода газа пузырьковым методом. Свидетельство об аттестации методики измерений.

М02-2012-01.00294-2012.

1

СТП5К0.054.016-2002

Гигрометры кулонометрические. Методы регенерации чувствительных элементов. Типовые технологические процессы.

1

Наименование средства поверки и обозначение НТД

Основные метрологические и технические характеристик! средства поверки

Г енератор влажного газа эталонный РОДНИК-6.

ГР 40135-08

Диапазон объемной доли влаги от 0,3 до 2000 млн-1, относительная погрешность при воспроизведении ОДВ не более 1,5 %.

Мегаомметр MI102 ГР 17046-98

Диапазон измерений от 0 до 500 МОм, КТ 1,0

Манометр деформационный МО, ГР 43816-10

КТ 0,4, верхний предел измерений 0,16 МПа

Секундомер СОСпр-2б-2 ГР 11519-11

КТ 2

Термометр ТЛ-4 ГР 303-91

от 0 до +50 °С, цена деления 0,1 °С

Магазин сопротивления Р33 ГР 1321-60

Сопротивление от 0 до 100 кОм, КТ 0,2

Миллиамперметр М2015 ГР 4589-74

от 0 до 20 мА, КТ 0,2.

Барометр анероид М67 ГР №3744-73

Диапазон измерений 600-800 мм рт.ст., абсолютная погрешность ±0,8 мм рт.ст.
