| Номер в госреестре | 72154-18 |
| Наименование СИ | Комплекс измерительный параметров активных и пассивных электронных компонентов |
| Обозначение типа СИ | ДМТ-220 |
| Изготовитель | ООО "ДМТ Трейдинг", Беларусь, г.Минск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерительный параметров активных и пассивных электронных компонентов ДМТ-220 (далее - комплекс) предназначен для воспроизведения и измерений силы и напряжения постоянного тока, а также измерений электрического сопротивления постоянному току.
Принцип действия комплекса основан на одновременном воспроизведении и измерении аналоговых электрических сигналов в заданных пределах, с последующей обработкой результатов измерений с целью определения параметров активных и пассивных электронных компонентов с одновременным построением семейства характеристик и математической обработкой полученных результатов с помощью управляющей ПЭВМ.
Конструктивно комплекс состоит из одного автоматизированного рабочего места (АРМ) и относится в соответствии с эксплуатационной документацией к модификации 9 с заводским номером 14 (далее - ДМТ-220-9). В АРМ комплекса посредством отдельных средств измерений под управлением ПЭВМ по шинам GPIB или USB и контактирующих устройств сформированы измерительные каналы для испытания элементов радиоэлектронной аппаратуры. В измерительных каналах комплекса применяют источник питания постоянного тока программируемый серии Keitley 2260В-30-108 (далее - источник питания постоянного тока 2260В-30-108), калибратор-мультиметр цифровой 2410 (далее - калибратор-мультиметр 2410) и калибратор-измеритель напряжения и силы тока Keitley 2461 (далее - калибратор-измеритель 2461).

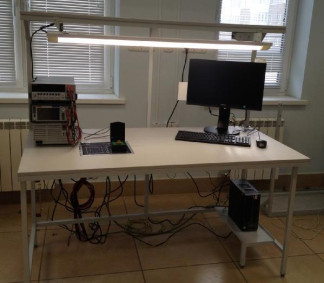

Общий вид ДМТ-220-9 и место нанесения знака утверждения типа представлены на рисунке 1.
Защита от несанкционированного доступа предусмотрена в виде оттисков клейм или в виде наклеек, размещающихся на задней панели приборов комплекса, как показано на рисунках 2, 3 и 4.
Программное обеспечение (ПО) комплекса включает общее ПО и системное ПО.
В состав общего ПО входит операционная система Windows 10 Pro, 64 бит.
В состав системного ПО входит метрологически значимое ПО «р2хх.ехе» - ПО управления измерительными приборами и обработки результатов измерений.
Алгоритм вычисления контрольной суммы исполняемого кода - CRC32.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные системного ПО комплекса
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | р2хх.ехе |
| Номер версии (идентификационный номер) ПО | версия 1.2.0.125 |
| Цифровой идентификатор ПО | 7837AFDF |
Метрологические характеристики
Таблица 2 - Метрологические характеристики комплекса
| Наименование характеристики | Значение |
| Диапазоны воспроизведения напряжения постоянного тока: | |
| - с источником питания постоянного тока 2260В-30-108 | от 0 до 30 В |
| - с калибратором-мультиметром 2410 | от 5 мВ до 1000 В |
| - с калибратором-измерителем 2461 | от 5 мВ до 100 В |
| Пределы допускаемой абсолютной погрешности воспроизведения | |
| напряжения постоянного тока, мВ: | |
| - с источником питания 2260В-30-108 | ±40 |
| - с калибратором-измерителем 2461 | |
| в диапазоне от 5 до 200 мВ включ. | ±0,64 |
| в диапазоне св. 200 мВ до 2 В включ. | ±1,2 |
| в диапазоне св. 2 до 20 В включ. | ±4,6 |
| в диапазоне св. 20 до 100 В | ±20,6 |
| - с калибратором-мультиметром 2410 | |
| в диапазоне от 100 до 200 В включ. | ±40,6 |
| в диапазоне св. 200 до 1000 В | ±200,6 |
| Диапазоны воспроизведения силы постоянного тока: | |
| - с калибратором-мультиметром 2410 и калибратором- | |
| измерителем 2461 | от 1 мкА до 1 А |
| - с источником питания 2260В-30-108 | от 0 до 108,0 А |
| Пределы допускаемой абсолютной погрешности воспроизведения | |
| силы постоянного тока: | |
| - с калибратором-измерителем 2461 | |
| в диапазоне от 1 до 10 мкА включ. | ±10 нА |
| в диапазоне св. 10 до 100 мкА включ. | ±51 нА |
| в диапазоне св.100 мкА до 1 мА включ. | ±540 нА |
| в диапазоне св. 1 до 10 мА включ. | ±6,5 мкА |
| в диапазоне св. 10 до 100 мА включ. | ±86 мкА |
| в диапазоне св. 100 мА до 1 А | ±3,6 мА |
| - источником питания 2260В-30-10 | |
| в диапазоне от 0 до 20 А включ. | 120 мА |
| в диапазоне св. 20 до 100 А* | - |
| * в диапазоне от 20 до 108 А не нормируется | |
| Диапазон воспроизведения силы постоянного тока в импульсном | от 1 до 10 |
| режиме с калибратором-измерителем 2461, А |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока в импульсном режиме с калибратором-измерителем 2461, мА: диапазон от 1 до 3 А включ. | ±5 |
| диапазон св. 3 до 10 А | ±10 |
| Диапазоны измерений напряжения постоянного тока: - с калибратором-мультиметром 2410 | от 5 мВ до 1000 В |
| - с калибратором-измерителем 2461 | от 5 мВ до 100 В |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ: - с калибратором-мультиметром 2410 и калибратором-измерителем 2461 в диапазоне от 5 до 200 мВ включ. | ±0,35 |
| в диапазоне св. 200 мВ до 2 В включ. | ±0,54 |
| в диапазоне св. 2 до 20 В включ. | ±4,5 |
| в диапазоне св. 20 до 100 В | ±25 |
| - с калибратором-измерителем 2410 в диапазоне св. 100 до 200 В включ. | ±40 |
| в диапазоне св. 200 до 1000 В | ±200 |
| Диапазон измерений силы постоянного тока: - с калибратором-измерителем 2461 | от 1 мкА до 7 А |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока: - с калибратором-измерителем 2461 в диапазоне от 1 до 10 мкА включ. | ±10 нА |
| в диапазоне св. 10 до 100 мкА включ. | ±31 нА |
| в диапазоне св. 100 мкА до 1 мА включ. | ±330 нА |
| в диапазоне св. 1 до 10 мА включ. | ±4,1 мкА |
| в диапазоне св. 10 до 100 мА включ. | ±61 мкА |
| в диапазоне св. 100 мА до 1 А включ. | ±2,77 мА |
| в диапазоне св. 1 до 3 А включ. | ±7,5 мА |
| в диапазоне св. 3 до 7 А | ±35 мА |
| Диапазон измерений электрического сопротивления постоянному току: - с калибратором-измерителем 2461 | от 10 мОм до 200 МОм |
| Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току: - с калибратором-измерителем 2461 в диапазоне от 10 мОм до 2 Ом включ. | ±4,1 мОм |
| в диапазоне от 2 до 20 Ом включ. | ±30 мОм |
| в диапазоне св. 20 до 200 Ом включ. | ±0,3 Ом |
| в диапазоне св. 200 Ом до 2 кОм включ. | ±2,5 Ом |
| в диапазоне св. 2 до 20 кОм включ. | ±20 Ом |
| в диапазоне св. 20 до 200 кОм включ. | ±200 Ом |
| в диапазоне св. 200 кОм до 2 МОм включ. | ±3 кОм |
| в диапазоне св. 2 до 20 МОм включ. | ±27 кОм |
| в диапазоне св. 20 до 200 МОм | ±3,1 МОм |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220+22 50±1 |
| Потребляемая мощность, В • А, не более | 5350 |
| Г абаритные размеры составных частей АРМ комплексов, мм, | |
| (ширинахвысотахглубина), не более: | |
| - калибратор-мультиметр цифровой 2410 (без ручки и ножек) | 214x90x370 |
| - калибратор-измеритель напряжения и силы тока Keitley 2461 | 255x106x425 |
| - источник питания программируемый серии Keitley 2260В-30-108 | 214x124x350 |
| - ПЭВМ | 230x112x264 |
| - монитор | 507x487x220 |
| - стол Ivory | 1500x1500x800 |
| Масса составных частей АРМ комплексов, кг, не более: | |
| - калибратор-мультиметр цифровой 2410 | 3,21 |
| - калибратор-измеритель напряжения и силы тока Keitley 2461 | 4,75 |
| - источник питания программируемый серии Keitley 2260В-30-108 | 7,5 |
| - ПЭВМ | 13,5 |
| - монитор | 17,0 |
| - стол Ivory | 20,0 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 93,3 до 106 |
наносится на титульный лист формуляра комплекса типографским способом.
Таблица 4 - Комплектность комплекса
| Наименование | Обозначение | Количество шт./экз. |
| Комплекс в составе: | 1 | |
| Калибратор-мультиметр цифровой | 2410 | 1 |
| Калибратор-измеритель напряжения и силы тока Briley | 2461 | 1 |
| Источник питания программируемый серии ^itley | 2260В-30-108 | 1 |
| Управляющая ПЭВМ с мотитором 21.5" | ПЭВМ НИКС | 1 |
| Устройство контактирующее переходное | ДМТ-П-001 | 1 |
| Устройство контактирующее универсальное | ДМТ-КУ-107У | 1 |
| Устройство контактирующее | ДМТ-КУ-101.01 ТО-ЗР ДМТ-КУ-101.02 ТО-247 ДМТ-КУ-101.03 ТО-220 ДМТ-КУ-103.01 AXIAL | 1 1 1 1 |
| Модуль устройства контактирующего (для транзистора) ТО-18 | ДМТ-МКУ-107т ТО-18 | 1 |
| Стол | Ivory | 1 |
| Комплект принадлежностей | 1 | |
| Методика поверки | ТИВН 668710.029 МП | 1 |
| Формуляр | ТИВН 668710.029 ФО | 1 |
| Руководство по эксплуатации | ТИВН 668710.029 РЭ | 1 |
осуществляется по документу МП 72154-18 «Инструкция. Комплекс измерительный параметров активных и пассивных электронных компонентов ДМТ-220 (модификация 9, зав. № 14). Методика поверки», утвержденному ООО «АСК Экспресс» 16.05.2018 г.
Основные средства поверки:
Вольтметр-калибратор универсальный В1-28 (регистрационный номер в Федеральном информационном фонде 10759-86);
Катушка электрического сопротивления Р310 (рег. № 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится в свидетельство о поверки в виде оттиска клейма.
приведены в эксплуатационном документе.
