| Номер в госреестре | 72161-18 |
| Наименование СИ | Наборы калибровочные |
| Обозначение типа СИ | КНЭМС |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "Прорыв" (ООО НПП "Прорыв"), г. Петрозаводск |
| Год регистрации | 2018 |
| Срок свидетельства | 20.08.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Наборы калибровочные КНЭМС (далее по тексту - наборы КНЭМС), предназначены для измерений амплитудных значений напряжения и силы тока, а также временных параметров высоковольтных импульсных сигналов совместно с осциллографами, вольтметрами и т.п.
Наборы КНЭМС состоят из делителей напряжения и измерительного шунта:
- делителя напряжения импульсного ИДМ 5.1 (ИДМ 5.1);
- шунта измерительного ИШМ 3. 1 (ИШМ 3.1);
- делителя напряжения импульсного ИДН 5.1 (ИДН 5.1);
- делителя напряжения низкоомного ИАН 3.1 (ИАН 3.1).
В основе работы делителей напряжения лежит принцип ослабления напряжения при помощи резистивного делителя.
Принцип действия шунта основан на законе Ома: протекающий через резистор импульсный ток вызывает падение напряжения на нем, которое может быть измерено при помощи осциллографа.
ИДМ 5.1 и ИШМ 3.1 конструктивно выполнены в виде прямоугольной металлической коробки с входной высоковольтной однополюсной розеткой для подключения к источнику сигнала и выходным разъёмом BNC-типа, предназначенным для подключения к измерительному прибору (осциллографу, вольтметру).
ИДН 5.1 и ИАН 3.1 конструктивно выполнены в виде цилиндра с входным коаксиальным высоковольтным разъёмом СР-50-164ФВ4 для подключения к источнику сигнала и выходным разъемом N типа для подключения к осциллографу, или другому регистрирующему оборудованию.
ИДМ 5.1 и ИШМ 3.1 могут быть использованы для измерения параметров испытательных генераторов микросекундных импульсных помех по ГОСТ Р 51317.4.5-99 (IEC 61000-4-5).
ИДН 5.1 и ИАН 3.1 могут использоваться для измерения параметров испытательных генераторов наносекундных импульсных помех по ГОСТ 30804.4.4-2013 (IEC 61000-4-4:2004).
В состав набора КНЭМС также включена пластина преобразовательная ПП 2.5 (пластина ПП 2.5).
Конструкция пластины 1111 2.5 соответствует требованиям ГОСТ 30804.4.4-2013 (IEC 61000-4-4:2004). Пластина 1111 2.5 представляет собой металлическую пластину, покрытую изоляционным слоем со всех сторон и предназначена для верификации генераторов наносекундных импульсов с электромагнитными клещами.
Общий вид составных частей набора КНЭМС, с указанием мест нанесения знака утверждения типа и пломбировки приведен на рисунке 1.
Внешний вид пластины 1111 2.5 приведен на рисунке 2.

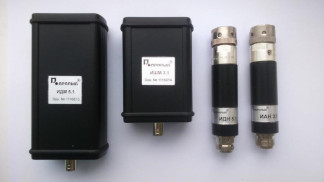

Рисунок 1 - Общий вид составных частей набора КНЭМС
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Делитель напряжения импульсный ИДМ 5.1 | |
| Рабочий диапазон частот, МГц | от 0 до 20 |
| Коэффициент деления (при работе на нагрузку более 100 кОм) | 200 |
| Пределы допускаемой относительной погрешности коэффициента деления на постоянном токе, % | ±1 |
| Неравномерность коэффициента деления в рабочем диапазоне частот, дБ, не более | 0,6 |
| Входное сопротивление на постоянном токе, кОм | 10±0,1 |
| Выходное сопротивление на постоянном токе, Ом | 50±0,5 |
| Шунт измерительный ИШМ 3.1 | |
| Рабочий диапазон частот, кГц | от 0 до 500 |
| Входное сопротивление на постоянном токе, Ом | 0,01±0,0001 |
| Выходное сопротивление на постоянном токе, Ом | 110±10 |
| Неравномерность частотной характеристики относительно 1 кГц, %, не более в диапазоне частот: от 0 до 300 кГц включ. св. 300 кГц до 500 кГц | ±3 ±5 |
| Наименование характеристики | Значение |
| Делитель напряжения импульсный ИДН 5.1 | |
| Рабочий диапазон частот, МГц | от 0 до 400 |
| Коэффициент деления (при работе на нагрузку 50 Ом) | 40 |
| Пределы допускаемой относительной погрешности коэффициента деления на постоянном токе, % | ±1 |
| Неравномерность коэффициента деления, дБ, не более в диапазоне частот: от 0 до 100 МГц включ. св .100 до 400 МГц | 0,5 1,0 |
| Входное сопротивление на постоянном токе, Ом | 1000±20 |
| Выходное сопротивление на постоянном токе, Ом | 50±1,0 |
| КСВН выхода, не более | 2,2 |
| Делитель напряжения низкоомный ИАН 3.1 | |
| Рабочий диапазон частот, МГц | от 0 до 400 |
| Коэффициент деления (при работе на нагрузку 50 Ом) | 20 |
| Пределы допускаемой относительной погрешности коэффициента деления на постоянном токе, % | ±1 |
| Неравномерность коэффициента деления, дБ, не более в диапазоне частот: от 0 до 100 МГц включ. св. 100 до 400 МГц | 0,5 3,0 |
| Входное сопротивление на постоянном токе, Ом | 50±0,5 |
| Выходное сопротивление на постоянном токе, Ом | 50±0,5 |
| КСВН входа, не более | 3,5 |
| КСВН выхода, не более | 2,0 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Делитель напряжения импульсный ИДМ 5.1 | |
| Максимальное импульсное напряжение (при длительности импульса 700 мкс, и частоте повторения не более 1 Гц), кВ, не более | 5 |
| Максимальное постоянное или переменное напряжение (действующее значение), В, не более | 50 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 125х60х35 |
| Масса, кг, не более | 0,2 |
| Шунт измерительный ИТТТМ 3.1 | |
| Максимальный импульсный ток (при длительности импульса не более 50 мкс и частоте повторения не более 1 Г ц), кА, не более | 2,5 |
| Максимальный постоянный или переменный ток (действующее значение), А, не более | 5 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 95х60х35 |
| Масса, кг, не более | 0,2 |
| Делитель напряжения импульсный ИДН 5.1 | |
| Максимальное импульсное напряжение (при длительности импульса 50 нс и частоте повторения не более 5 кГц), кВ, не более | 5 |
| Г абаритные размеры (диаметр х длина), мм, не более | 22х110 |
| Масса, кг, не более | 0,2 |
| Наименование характеристики | Значение |
| Делитель напряжения низкоомный ИАН 3.1 | |
| Максимальное импульсное напряжение (при длительности импульса 50 нс и частоте повторения не более 5 кГц), кВ, не более | 2,5 |
| Г абаритные размеры (диаметр х длина), мм, не более | 22х110 |
| Масса, кг, не более | 0,2 |
| Пластина преобразовательная ПП 2.5 | |
| Максимальное допустимое напряжение, кВ, не более | 2,5 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 1130 x 122 х 25 |
| Масса, кг, не более | 0,6 |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С - относительная влажность, окружающего воздуха, при температуре 25 °С, %, не более - атмосферное давление, кПа | от +15 до +30 80 от 80 до 106,7 |
наносится на титульный лист руководства по эксплуатации типографским способом, на шильдики, расположенные на корпусах делителей напряжения и шунта ИШМ 3.1 (по технологии фирмы-изготовителя) и на плоскость пластины ПП 2.5 - в виде наклейки.
Таблица 3 - Комплектность наборов КНЭМС
| Наименование | Обозначение | Количество |
| Набор калибровочный КНЭМС в составе: * | КНЭМС | |
| - делитель напряжения импульсный | ИДМ 5.1 | 1 |
| - делитель напряжения импульсный | ИДН 5 .1 | 1 |
| - делитель напряжения низкоомный | ИАН 3.1 | 1 |
| - шунт измерительный | ИШМ 3.1 | 1 |
| - пластина преобразовательная | ПП 2.5 | 1 |
| Руководство по эксплуатации | 26.51.43-001 РЭ | 1 |
| Формуляр | 26.51.43-001 ФО | 1 |
| Методика поверки | 651- 18-011 МП | 1 |
| Сумка-футляр | 1 | |
| * комплектность поставки набора определяется Заказчиком | ||
осуществляется в соответствии с документом 651-18-011 МП «Инструкция. Наборы калибровочные КНЭМС. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 16 марта 2018 г.
Основные средства поверки:
- калибратор многофункциональный Fluke 5720А, регистрационный номер 52495-13 в Федеральном информационном фонде;
- вольтметр универсальный В7-78/1, регистрационный номер 52147-12 в Федеральном информационном фонде.
- измеритель комплексных коэффициентов передачи «Обзор-103», регистрационный номер 29612-09 в Федеральном информационном фонде.
- генератор сигналов произвольной формы 33210А регистрационный номер 32993-09 в Федеральном информационном фонде;
- шумомер-виброметр, анализатор спектра ЭКОФИЗИКА-110 А, регистрационный номер 48906-12 в Федеральном информационном фонде.
Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых наборов КНЭМС с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
Набор калибровочный КНЭМС. Технические условия ТУ 26.51.43-001-12863479-2017
