| Номер в госреестре | 72163-18 |
| Наименование СИ | Анализаторы силовых полупроводниковых приборов |
| Обозначение типа СИ | B1505A, B1506A |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2018 |
| Срок свидетельства | 20.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы силовых полупроводниковых приборов В1505А, В1506А (далее -анализаторы) предназначены для измерений напряжения и силы постоянного тока, электрической ёмкости, воспроизведения напряжения и силы постоянного тока.
Принцип действия анализаторов основан на воспроизведении при помощи встроенных модулей ЦАП и усилителей напряжения и силы постоянного тока, задаваемых оператором, и измерении отклика с тестируемых полупроводниковых приборов при помощи встроенных модулей АЦП и масштабных преобразователей.
Анализаторы состоят из базового блока и тестовой оснастки, соединенных силовыми кабелями. Анализаторы имеют следующие исполнения: Н20 или Н21, или Н50, или Н51, или Н70, или Н71. Технические характеристики анализаторов зависят от выбранного исполнения.
Конструктивно базовый блок и тестовая оснастка выполнены в моноблочном исполнении.
На передней панели базового блока расположены: 15-дюймовая сенсорная цветная ЖК-панель (ЖК-панель), клавиши регулировки ЖК-панели, интерфейсы USB 2 порта, индикаторы высокого напряжения и режима измерений, программные кнопки, привод DVD-R для резервного копирования данных. На задней панели расположены светодиодные индикаторы состояния, входное гнездо LINE для подсоединения силового кабеля переменного тока, интерфейсы GPIB, LAN, USB, триаксиальный разъем GNDU. В зависимости от исполнения базовый блок оснащается модулями MPSMU, HVSMU, HCSMU, MCSMU, UHCU, MFCMU.
Питание анализаторов осуществляется от сети переменного тока.
Анализаторы могут использоваться при исследовании электрических параметров МОП-транзисторов, биполярных транзисторов с изолированным затвором, диодов, шунтов, соединителей, резисторов, фотоэлементов и электронных компонентов, используемых в силовых цепях. Анализаторы применяются в схемотехнике для проектирования и отладки электронных схем устройств различного назначения.

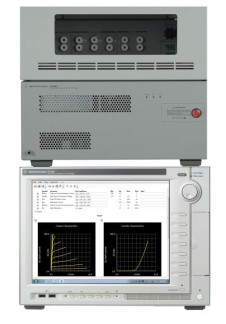

Общий вид анализаторов с указанием мест размещения знака утверждения типа и знака поверки представлен на рисунке 1.
Составляющие программного обеспечения (ПО): ПО для управления измеряемыми характеристиками (Easy Test Navigator), библиотека приложений (Easy EXPERT), служебные программы.
Встроенное ПО Easy Test Navigator является метрологически значимым.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Easy Test Navigator |
| Номер версии (идентификационный номер) ПО | не ниже 2.0.28.0 |
| Цифровой идентификатор ПО | - |
| Идентификационное наименование ПО | Easy EXPERT |
| Номер версии (идентификационный номер) ПО | не ниже 6.1.1616.3825 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| В1505А, В1506А | ||||||
| Н20 Н21 | Н50 Н51 | Н70 Н71 | ||||
| Диапазон измерений/воспроизведения напряжения постоянного тока, В | ±3000 | |||||
| Диапазоны измерений/воспроизведения силы постоянного тока, А | ±20 | ±500 | ±1500 | |||
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока модуля MPSMU (АЦП с высоким разрешением) | ||||||
| Поддиапазоны, В | Разрешение, мкВ | Пределы допускаемой абсолютной погрешности, мВ | Максимальный ток, мА | |||
| ±0,5 | 0,5 | ±(1-10'4-ип(1) + 0,5) | 100 | |||
| ±2 | 2,0 | ±(1-10'4 ип + 0,5) | 100 | |||
| ±5 | 5,0 | ±(9-10"5- ип + 1) | 100 | |||
| ±20 | 20,0 | ±(9-10"5- ип + 1) | 100 | |||
| ±40 | 40,0 | ±(1-10'4 ип + 1) | (2) | |||
| ±100 | 100,0 | ±(1,2-10-4- ип + 2,5) | (2) | |||
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока модуля MPSMU (АЦП с высоким разрешением/высокоскоростной АЦП) | ||||||
| Поддиапазоны, В | Разрешение, мВ | Пределы допускаемой абсолютной погрешности, мВ | Максимальный ток, мА | |||
| ±0,5 | 0,025 | ±(1,8-10'4-ип + 0,5) | 100 | |||
| ±2 | 0,100 | ±(1,8-10'4-ип + 0,5) | 100 | |||
| ±5 | 0,250 | ±(1,8-10'4ип + 1) | 100 | |||
| ±20 | 1,000 | ±(1,8-10'4ип + 3) | 100 | |||
| ±40 | 2,000 | ±(1,8-10'4ип + 6) | (2) | |||
| ±100 | 5,000 | ±(1,8-10'4ип + 15) | (2) | |||
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока модуля MPSMU (высокоскоростной АЦП) | ||||||
| Поддиапазоны, В | Разрешение, мВ | Пределы допускаемой абсолютной погрешности, мВ | Максимальный ток, мА | |||
| ±0,5 | 0,025 | ±(1-10'4-ип + 0,5) | 100 | |||
| ±2 | 0,100 | ±(1-10'4-ип + 0,7) | 100 | |||
| ±5 | 0,250 | ±(1-10'4-ип + 2) | 100 | |||
| ±20 | 1,000 | ±(1-10'4-ип + 4) | 100 | |||
| ±40 | 2,000 | ±(1,5-10'4ип + 8) | (2) | |||
| ±100 | 5,000 | ±(2-10"4ип + 20) | (2) | |||
| Пределы допускаемой абсолютной погрешности измерений/воспроизведения напряжения постоянного тока модуля HVSMU | ||||||||||||
| Поддиапазоны, В | Разрешение, мВ | Пределы допускаемой абсолютной погрешности, мВ | Максимальный ток, мА | |||||||||
| ±200 | 0,2 | ±(3•10-4•Uп + 40) | 8 | |||||||||
| ±500 | 0,5 | ±(3•10-4•Uп + 100) | 8 | |||||||||
| ±1500 | 1,5 | ±(3•10-4•Uп + 300) | 8 | |||||||||
| ±3000 | 3,0 | ±(3•10-4•Uп + 600) | 4 | |||||||||
| Пределы допускаемой абсолютной погрешности измерений/воспроизведения напряжения постоянного тока модуля МCSMU | ||||||||||||
| Поддиапазоны, В | Разрешение, мкВ | Пределы допускаемой абсолютной погрешности, мВ | Максимальный ток, А | |||||||||
| ±0,2 | 0,2 | ±(6•10-4•Uп + 0,14) | 1 | |||||||||
| ±2 | 2,0 | ±(6•10-4•Uп + 0,6) | 1 | |||||||||
| ±20 | 20,0 | ±(6•10-4•Uп + 3) | 1 | |||||||||
| ±30 | 40,0 | ±(6•10-4•Uп + 3) | 1 | |||||||||
| Пределы допускаемой абсолютной погрешности измерений/воспроизведения напряжения постоянного тока модуля HCSMU | ||||||||||||
| Поддиапазоны, В | Разрешение, мкВ | Пределы допускаемой абсолютной погрешности, мВ | Коэффициент k1, Ом | Максималь ный ток, А | ||||||||
| ±0,2 | 0,2 | ±(6•10-4•Uп* + 0,6 +0,05 • I0)(3) | 0,05 | 20 | ||||||||
| ±2 | 2,0 | ±(6•10-4•Uп + 0,6 + 0,5I) | 0,5 | 20 | ||||||||
| ±20 | 20,0 | ±(6•10-4•Uп + 3 + U k1) | 5 | 20 | ||||||||
| ±40 | 40,0 | ±(6•10-4•Uп + 3 + U k1) | 10 | 1 | ||||||||
| Пределы допускаемой абсолютной погрешности измерений/воспроизведения напряжения постоянного тока модуля UHCU | ||||||||||||
| Диапазон, В | Разрешение, мкВ | Пределы допускаемой абсолютной погрешности, мВ | ||||||||||
| ±60 | 100/200 | ±(240-3^п + 10)(4) | ||||||||||
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока модуля МРSMU | ||||||||||||
| Поддиапа зоны, мкА | Разрешени е, пА | Пределы допускаемой абсолютной погрешности, А | Коэффициент k2, Ом-1 | Максимальное напряжение, В | ||||||||
| ±0,01 | 0,01 | Не нормируются | 100 | |||||||||
| ±0,1 | 0,1 | Не нормируются | 100 | |||||||||
| ±1 | 1,0 | Не нормируются | 100 | |||||||||
| ±10 | 10,0 | ±(4-10-4-1п (6) + 2-10-9 + U0(5) k2)(8) ±(4-10-4-1п + 2-10-9 + U0- k2)(9) | 310-11 3 • 10-9 | 100 | ||||||||
| ±100 | 100,0 | ±(3-10-4-1п + 3-10-9 + U0- k2) (8) ±(3 • 10-4-1п + 3 • 10-9 + U0- k2) (9) | 110-10 3 • 10-9 | 100 | ||||||||
| ±1-103 | 1-103 | ±(3-10-4-1п + 610-8 + U0 k2) (8) ±(3^10-4^1п + 610-8 + U0- k2) (9) | 1 • 10-9 3 • 10-9 | 100 | ||||||||
| ±1-104 | 1-104 | ±(3^10-4^1п + 210-7 + ^ k2) | 110-8 | 100 | ||||||||
| ±1-105 | 1-105 | ±(4 10-41п + 610-6 + U0 k2) | 1 • 10-7 | (7) | ||||||||
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока модуля МРSMU (АЦП с высоким разрешением | ||||||
| Поддиап азоны, мкА | Разреше ние, А | Пределы допускаемой абсолютной погрешности, А | Коэффициент k3, Ом-1 | Максимальное напряжение, В | ||
| ±0,01 | 4-10-13 | Не нормируются | 100 | |||
| ±0,1 | 4-10-12 | Не нормируются | 100 | |||
| ±1 | 4-10-11 | Не нормируются | 100 | |||
| ±10 | 4-10-10 | ±(5-10-4-1п + 3-10-9 + U0- k3)(8) ±(5-10-4-1п + 3-10-9 + U0- k3) (9) | 3-10-11 3-10-9 | 100 | ||
| ±100 | 4-10-9 | ±(3,5-10-4-1п + 14-10-9 + U0- k3) (8) ±(3,5-10-4-1п + 14-10-9 + U0- k3) (9) | 1-10-10 3-10-9 | 100 | ||
| ±1-103 | 4-10-8 | ±(4-10-4-1п + 14-10-8 + U0- k3) (8) ±(4-10-4-1п+ 14-10-8+ U0- k3) (9) | 1-10-9 3-10-9 | 100 | ||
| ±1-104 | 4-10-7 | ±(4-10-4-1п + 14-10-7 + U0- k3) | 1-10-8 | 100 | ||
| ±1-104 | 4-10-6 | ±(4,4- 10-4-1п + 14-10-6 + U0- k3) | 1-10-7 | (7) | ||
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока модуля МРSMU (высокоскоростной АЦП) | ||||||
| Поддиап азоны, мкА | Разрешение, А | Пределы допускаемой абсолютной погрешности, А | Коэффициент k4, Ом-1 | Максимальное напряжение, В | ||
| ±0,01 | 4-10-13 | Не нормируются | 100 | |||
| ±0,1 | 4-10-12 | Не нормируются | 100 | |||
| ±1 | 4-10-11 | Не нормируются | 100 | |||
| ±10 | 4-10-10 | ±(5-10-4-1п + 2-10-9 + U0- k4) (8) ±(5-10-4-1п+ 2-10-9+ U0- k4) (9) | 3-10-11 3-10-9 | 100 | ||
| ±100 | 4-10-9 | ±(5-10-4-1п + 2-10-8 + U0- k4) (8) ±(5-10-4-1п+ 2-10-8+ U0- k4) (9) | 1-10-10 3-10-9 | 100 | ||
| ±1-103 | 4-10-8 | ±(4- 10-4-1п + 2-10-7 + U0- k4)(8) ±(4- 10-4-1п+ 2-10-7+ U0- k4) (9) | 1-10-9 3-10-9 | 100 | ||
| ±1-104 | 4-10-7 | ±(4- 10-4-1п + 2-10-6 + U0- k4) | 1-10-8 | 100 | ||
| ±1-104 | 4-10-6 | ±(1-10-3-1п + 2-10-4 + U0- k4) | 1-10-7 | (7) | ||
| Пределы допускаемой абсолютной погрешности измерений/воспроизведения силы постоянного тока модуля HVSMU | ||||||
| Поддиа пазоны, мкА | Разре шение, пА | Пределы допускаемой абсолютной погрешности, А | Коэффи-ц иент k4, Ом-1 | Максимальное напряжение, В | Минимальный установленный ток, нА | |
| ±0,01 | 0,1 | Не нормируются | 3000 | 1-10-3 | ||
| ±0,1 | 0,1 | Не нормируются | 3000 | 0,1 | ||
| ±1 | 1,0 | Не нормируются | 3000 | 0,1 | ||
| ±10 | 10,0 | Не нормируются | 3000 | 10 | ||
| ±100 | 100,0 | ±(3-10-4-1п + 3-10-9 + U0- k4) | 3-10-9 | 3000 | 10 | |
| ±1-103 | 1-103 | ±(3-10-4-1п + 6-10-8 + U0- k5) | 3000 | 100 | ||
| ±1-104 | 1104 | ±(3-10-4-1п + 2-10-7 + U0- k4) | 1400 | 1-103 | ||
| Пределы допускаемой абсолютной погрешности измерений/воспроизведения силы постоянного тока модуля МСSMU | ||||||||
| Поддиапазо ны, мА | Разреше ние, нА | Пределы допускаемой абсолютной погрешности измерений, А | Коэффициент k6, Ом-1 | Максимальное напряжение, В | ||||
| ±0,01 | 0,01 | ±(6-10-4-!п + 1-10-8 + U0- k6) | 110-10 | 30 | ||||
| ±0,1 | 0,1 | ±(6•10■4•Iп + 2-10"8 + U0- k6) | 1 • 10-9 | 30 | ||||
| ±1 | 1,0 | ±(6•10■4•Iп + 2-10"7 + U0- k6) | 110-8 | 30 | ||||
| ±10 | 10,0 | ±(6- 10"4•Iп + 2-10"6 + U0- k6) | 1 • 10-7 | 30 | ||||
| ±100 | 100,0 | ±(6- 10"4•Iп + 240-5 + U0 k6) | 1 • 10-6 | 30 | ||||
| ±1-103(10) | 1-103 | ±(4•10"3•Iп + 240-4 + ^ k6) | 110-5 | 30 | ||||
| Пределы допускаемой абсолютной погрешности измерений/воспроизведения силы постоянного тока модуля HСSMU | ||||||||
| Поддиапазо ны, мА | Разрешение, нА | Пределы допускаемой абсолютной погрешности измерений, А | Коэффициент k7, Ом-1 | Максимальное напряжение, В | ||||
| ±0,010 | 0,01 | ±(6•10■4•Iп + 110-8 + ^ k7) | 3 • 10-9 | 40 | ||||
| ±0,100 | 0,1 | ±(6•10"4•Iп + 240-8 + U0 k7) | 3 • 10-9 | 40 | ||||
| ±1 | 1,0 | ±(6•10"4•Iп + 240-7 + U0 k7) | 1 • 10-8 | 40 | ||||
| ±10 | 10,0 | ±(6•10■4•Iп + 240-6 + ^ k7) | 1 • 10-7 | 40 | ||||
| ±100 | 100,0 | ±(6•10"4•Iп + 240-5 + U0 k7) | 1 • 10-6 | 40 | ||||
| ±1-103 | 1-103 | ±(4•10"3•Iп + 240-4 + U0 k7) | 1 • 10-5 | 40 | ||||
| ±2-104(11) | 2-104 | ±(4•10"3•Iп + 240-3 + ^ k7) | 1 • 10-4 | 20 | ||||
| Пределы допускаемой абсолютной погрешности измерений/воспроизведения силы постоянного тока модуля UHCU | ||||||||
| Диапазоны, А | Разрешение, мА | Пределы допускаемой абсолютной погрешности, А | Коэффициент k8, Ом-1 | Максимально е напряжение, В | ||||
| измерение | воспроизве дение | |||||||
| ±500 | 0,5 | 1 | ±(6^ 10-3^п +0,3 + k8^U0) | 0,01 | 63 | |||
| ±1500 | 2,0 | 4 | ±(8•10-3•Iп +0,9 + k8^) | 0,02 | 63 | |||
Диапазон измерений электрической ёмкости при частоте тестового сигнала от 1 кГц до 1 МГц (для исполнений Н21, Н51, Н71), Ф_
Пределы допускаемой относительной погрешности измерений электрической ёмкости модуля
MFCMU (для исполнений Н21, Н51, Н71)
| Частота, кГц | Значения электрической ёмкости, нФ | Пределы допускаемой относительной погрешности установки значений ёмкости, % | Погрешность установки частоты тестового сигнала, % |
| 1103 | 0,001 | ±0,26 | |
| 0,010 | ±0,11 | ||
| 0,100 | ±0,10 | ||
| 1,000 | ±0,10 | ||
| 100 | 0,010 | ±0,18 | |
| 0,100 | ±0,11 | ||
| 1,000 | ±0,10 | ±0,008 | |
| 10,000 | ±0,10 | ||
| 10 | 0,100 | ±0,18 | |
| 1,000 | ±0,11 | ||
| 10,000 | ±0,10 | ||
| 100,000 | ±0,10 | ||
| 1 | 0,100 | ±0,92 | |
| 1,000 | ±0,18 | ||
| 10,000 | ±0,11 | ||
| 100,000 | ±0,10 |
(1)
U - значение показаний напряжения;
| Наименование характеристики | Значение |
| Потребляемая мощность, В-А, не более: базовый блок | 900 |
| тестовая оснастка: | |
| - исполнения Н20, Н21 | 130 |
| — исполнения Н40, Н41 | 470 |
| — исполнения Н70, Н71 | 470 |
| Параметры электрического питания | |
| -- напряжение переменного тока, В | от 198 до 242 |
| -- частота переменного тока, Гц | от 47 до 63 |
| Габаритные размеры, мм, не более: базовый блок: | |
| - высота | 330 |
| - ширина | 420 |
| - длина | 474 |
| тестовая оснастка: | |
| - высота | 360 |
| - ширина | 420 |
| - длина | 474 |
| Масса, кг, не более: | |
| - базовый блок | 34 |
| - тестовая оснастка: | |
| - исполнения Н20, Н21 | 22 |
| - исполнения Н40, Н41, Н70, Н71 | 33,4 |
| Рабочие условия эксплуатации: | |
| — температура окружающего воздуха, °С | от 18 до 28 |
| — относительная влажность воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель базового блока в виде наклейки со стойким к истиранию покрытием.
Таблица 4 - Комплектность анализаторов
| Наименование | Обозначение | Количество |
| Анализатор силовых полупроводниковых приборов В1404А или В1406А | 1 * 1 шт. | |
| Комплект принадлежностей | 1 шт. | |
| Программное обеспечение | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП-610-001-2018 | 1 экз. |
| _ по заказу |
осуществляется по документу МП-610-001-2018 «Инструкция. Анализаторы силовых полупроводниковых приборов В1404А, В1406А. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 11 мая 2018 г.
Основные средства поверки:
- мультиметр 3458А, регистрационный № 25900-03 в Федеральном информационном
фонде;
- катушка электрического сопротивления Р310, регистрационный № 1162-58 в Федеральном информационном фонде;
- рабочий эталон единицы электрической емкости 2 или 3 разряда (номинальные значения электрической ёмкости 1 пФ, 10 пФ, 100 пФ, 1000 пФ, диапазон частот от 1 кГц до
1 МГц, пределы допускаемой относительной погрешности ±(0,01-0,03) %);
- рабочий эталон единицы электрической емкости 2 или 3 разряда (номинальные значения электрической ёмкости 0,01 мкФ, 0,1 мкФ, 1 мкФ, 10 мкФ, диапазон частот от 120 Гц до 100 кГц, пределы допускаемой относительной погрешности ±(0,03-0,1) %);
- частотомер универсальный CNT-91, регистрационный № 41567-09 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на боковую поверхность анализатора и (или) на свидетельство о поверке в виде наклейки или оттиска.
приведены в эксплуатационном документе
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16 ^ 30 А ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической ёмкости Техническая документация изготовителя
