| Номер в госреестре | 72167-18 |
| Наименование СИ | Автоматы контроля напряжений и сопротивления изоляции |
| Обозначение типа СИ | АКНСИ-8 и ИНС-10.1 |
| Изготовитель | Общество с ограниченной ответственностью «Фирма «Измерения Телеметрия Диагностика» (ООО «Фирма «ИТД») г. Новосибирск |
| Год регистрации | 2018 |
| Срок свидетельства | 20.08.2029 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоматы контроля напряжений и сопротивления изоляции АКНСИ-8 и ИНС-10.1 (далее - автоматы) предназначены для:
- широкополосных измерений средневыпрямленного значения напряжения переменного тока;
- селективных измерений средневыпрямленного значения напряжения переменного тока;
- измерений электрического сопротивления изоляции между токоведущими линиями и землей;
- измерений угла сдвига фазы напряжений между каналами.
Принцип действия автоматов основан на аналого-цифровом преобразовании входных сигналов для каждого канала, цифровой обработке и вычислении значений напряжения и силы переменного тока по мгновенным значениям сигнала.
Автоматы выпускаются в двух модификациях: АКНСИ-8 и ИНС-10.1, отличающихся друг от друга техническими характеристиками, а также количеством каналов.
Автоматы применяются в системах диспетчерского контроля и технического диагностирования на объектах промышленности и железнодорожном транспорте.
Автоматы в селективном режиме производят измерение угла сдвига фазы напряжений в каналах относительно фазы напряжения, поданного на первый канал (для модификации АКНСИ-8) или одиннадцатый канал (для модификации ИНС-10.1).
Измерения осуществляются параллельно по восьми (для модификации АКНСИ-8) или одиннадцати (для модификации ИНС-10.1) гальванически развязанным каналам. Измеренные и обработанные данные передаются ведущему контроллеру верхнего уровня системы по интерфейсу RS-485 со скоростью 9600 бит/с (для модификации АКНСИ-8) или 38400 бит/с (для модификации ИНС-10.1) в полудуплексном режиме.
Режимы работы автоматов задаются индивидуально посредством команд от ведущего контроллера и могут быть перенастроены в процессе эксплуатации. При включении питания или при получении команды «Сброс» автоматы проводят самодиагностику исправности составных частей и целостности данных в энергонезависимой памяти (EEPROM). Результаты самодиагностики и режимы работы отображаются с помощью индикаторов на передней панели.
Основные узлы автоматов: измерительный модуль; модуль цифровой обработки.
Измерительный модуль состоит из восьми (для модификации АКНСИ-8) или одиннадцати (для модификации ИНС-10.1) идентичных, гальванически развязанных каналов и двух источников питания. Первый источник питания (восьмиканальный/одиннадцатиканальный) обеспечивает изолированные напряжения питания измерительных каналов, второй (одноканальный) обеспечивает питание цепей измерения сопротивления изоляции. Каждый измерительный канал состоит из узла гальванической развязки, измерителя напряжения в линии с дифференциальным входом и измерителя тока между входными линиями и землей. Результат измерения тока используется модулем цифровой обработки для вычисления сопротивления изоляции.
Модуль цифровой обработки состоит из блока процессора, преобразователя напряжения 24 В в 5 В (для модификации АКНСИ-8) и 220 В в 5 В (для модификации ИНС-10.1), обеспечивающего гальваническую развязку автомата от внешнего источника питания, блока интерфейса RS-485 с собственным гальванически развязанным преобразователем напряжения
5 В в 5 В. Модуль цифровой обработки обеспечивает фильтрацию и вычисление результатов измерения, прием команд от ведущего контроллера и выдачу результатов измерения в линию связи.
Конструктивно автоматы выполнены в металлических корпусах.
На передней панели расположены индикаторы «Работа», «Связь», «Ошибка», обеспечивающие индикацию режимов работы, ручка для переноски и фирменная планка, содержащая маркировку.
На задней панели установлены коммутационные разъемы (для модификации АКНСИ-8 -один разъем, для модификации ИНС-10.1 - два разъема), с помощью которых производится подключение автоматов к источнику питания, входным сигнальным линиям, земляной шине и последовательному каналу передачи данных. Часть контактов коммутационных разъемов задействованы для задания сетевого адреса автоматов и установки перемычек терминирующих резисторов. С боковых сторон корпус закрывается двумя одинаковыми крышками.
Автоматы относятся к ремонтируемым и восстанавливаемым изделиям.
Для предотвращения несанкционированного доступа к внутренним частям автоматов осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.

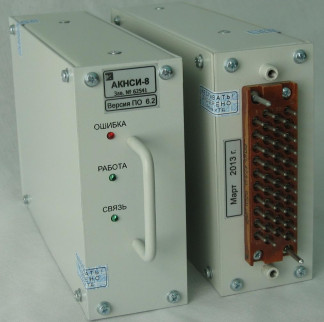

Внешний вид автоматов с указанием мест пломбирования от несанкционированного доступа представлен на рисунке 1.
б) модификация ИНС-10.1
Встроенное программное обеспечение (далее - ПО) (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования автоматов и управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) автоматов предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО (AKNSImonitor) применяется для связи с компьютером через интерфейс связи. Оно представляет собой программу, позволяющую управлять автоматами, отображать в графическом и цифровом виде результаты измерений. Внешнее ПО не является метрологически значимым.
Характеристики ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения (ПО)
| Наименование характеристики | Значение | |
| Встроенное | Внешнее | |
| Идентификационное наименование ПО | v.6.30 (ITD) | AKNSImonitor |
| Номер версии (идентификационный номер) ПО | Не ниже 6.2 | Не ниже 1.1 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода | - | - |
| Алгоритм вычисления цифрового идентификатора ПО | - | - |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями Р 50.2.077-2014.
Основные метрологические и технические характеристики приведены в таблице 2.
| Наименование характеристики | Значение | |
| АКНСИ-8 | ИНС-10.1 | |
| Диапазон измерений среднеквадратического значения напряжения переменного тока, В | от 0,2 до 60 | |
| Полоса пропускания в широкополосном режиме, Гц | от 10 до 200 | |
| Значения частоты селекции в селективном режиме, Гц | 25±0,5; 50±0,5; 75±0,5 | |
| Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения напряжения переменного тока, % | ± [1,0 + (0,01Umax/Ux - 1)]1) | |
| Уровень подавления помехи в виде сигнала частоты соседнего канала в селективном режиме, дБ, не менее | 40 | |
| Диапазон измерений электрического сопротивления изоляции, МОм | от 0,1 до 100 | |
| Пределы допускаемой основной относительной погрешности измерений электрического сопротивления изоляции, %: - в диапазоне от 0,1 до 0,4 МОм включ. - в диапазоне св. 0,4 до 2 МОм включ. - в диапазоне св. 2 до 100 МОм | ± [5,0 + 0,1(Rmax/Rx - 1)]1} ± [2,5 + 0,1(Rmax/Rx - 1)]1} ± [1,0 + 0,1(Rmax/Rx - 1)]1) | |
| Диапазон измерений угла сдвига фазы между каналами, ...° | от 0 до 360 | |
| Пределы допускаемой абсолютной погрешности измерений угла сдвига фазы между каналами, .° | ±0,2 | |
| Пределы допускаемой дополнительной погрешности измерений среднеквадратического значения напряжения переменного тока и электрического сопротивления изоляции, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С изменения температуры в пределах диапазона рабочих температур | 0,5-5 2) | |
| Время установления рабочего режима после включения, мин, не более | 15 | |
| Входное электрическое сопротивление измерительных каналов МОм, не менее | 1 | |
| Параметры питания постоянного тока: - напряжение постоянного тока, В | от 18 до 30 | - |
| Параметры питания переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц | от 16 до 24 от 49,5 до 50,5 | от 198 до 242 от 49,5 до 50,5 |
| Потребляемая мощность, В • А, не более | 2,5 | |
| Габаритные размеры (длинахширинахвысота), мм, не более | 51x230x124 | 86x230x110 |
| Масса, кг, не более | 1,2 | 1,5 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106 | |
| Наименование характеристики | Значение | |
| АКНСИ-8 | ИНС-10.1 | |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, % - атмосферное давление, кПа | от 0 до +50 до 80 от 70 до 106,7 | |
| Средняя наработка на отказ, ч | 115000 | |
| Средний срок службы, лет | 15 | |
| Примечания: 1) в формулах расчета пределов допускаемой основной погрешности: Umax, Rmax - верхнее значение диапазона измерений физической величины; Ux, Rx - измеренное значение физической величины. 2) - 5 - пределы допускаемой основной погрешности. | ||
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность автоматов приведена в таблице 3.
Таблица 3 - Комплектность автоматов
| Наименование | Обозначение | Количество | Примечание |
| Автомат контроля напряжений и сопротивления изоляции АКНСИ-8 | УКВФ.421451.004 | 1 шт. | только для АКНСИ-8 |
| Автомат контроля напряжений и сопротивления изоляции ИНС-10.1 | УКВФ.421451.017 | 1 шт. | только для ИНС-10.1 |
| Автоматы контроля напряжений и сопротивления изоляции АКНСИ-8. Руководство по эксплуатации | УКВФ.421451.004 РЭ | 1 экз.* | только для АКНСИ-8 |
| Автоматы контроля напряжений и сопротивления изоляции ИНС-10.1. Руководство по эксплуатации | УКВФ.421451.017 РЭ | 1 экз. | только для ИНС-10.1 |
| Автоматы контроля напряжений и сопротивления изоляции АКНСИ-8. Этикетка | УКВФ.421451.004 ЭТ | 1 шт. | только для АКНСИ-8 |
| Автоматы контроля напряжений и сопротивления изоляции ИНС-10.1. Этикетка | УКВФ.421451.017 ЭТ | 1 шт. | только для ИНС-10.1 |
| Автоматы контроля напряжений и сопротивления изоляции АКНСИ-8 и ИНС-10.1. Методика поверки | ИЦРМ-МП-093 -18 | 1 экз. | поставляется по требованию организации, осуществлявшей поверку |
| Внутренняя (индивидуальная) упаковка типа ВУ111А-1 | УКВФ. 323129.002 | 1 шт. | - |
| У становочная панель с разъёмом РП10-42Л-В - розетка | бР0.364.024ТУ, УКВФ. 741246.001 | 1 шт. | только для АКНСИ-8 |
| Наименование | Обозначение | Количество | Примечание |
| У становочная панель с двумя разъёмами РП14-30Л - розетка | 98944-2001, УКВФ. 741246.001 | 1 шт. | только для ИНС-10.1 |
| Защитные резисторы С2-29В-2,0-51,1 кОм ± 0,1 % | ОЖ0.464.099 ТУ | 16 шт. | только для АКНСИ-8 |
| Защитные резисторы С2-29В-2,0-51,1 кОм ± 0,1 % | ОЖ0.464.099 ТУ | 22 шт. | только для ИНС-10.1 |
| Компакт-диск с программой AKNSImonitor | - | 1 шт. | поставляется по требованию организации, осуществлявшей поверку |
| Примечание: * - Количество экземпляров на партию устанавливается по соглашению с заказчиком, но не более одного на партию в количестве менее или равном 10 шт. | |||
осуществляется по документу ИЦРМ-МП-093-18 «Автоматы контроля напряжений и сопротивления изоляции АКНСИ-8 и ИНС-10.1. Методика поверки», утверждённому ООО «ИЦРМ» 25.04.2018 г.
Основные средства поверки:
- магазин сопротивлений Р40102 (регистрационный номер в Федеральном информационном фонде 10547-86);
- генератор сигналов низкочастотный Г3-123 (регистрационный номер в Федеральном информационном фонде 11189-88);
- вольтметр универсальный В7-38 (регистрационный номер в Федеральном информационном фонде 8730-82).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Минздравсоцразвития России № 1034 от 9 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
ТУ 3185-016-23572762-07 Автоматы контроля напряжений и сопротивления изоляции АКНСИ-8 и ИНС-10.1. Технические условия
