| Номер в госреестре | 72169-18 |
| Наименование СИ | Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные |
| Обозначение типа СИ | M9195B |
| Изготовитель | Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные M9195B (далее - модули) предназначены для генерации, анализа и измерения параметров сигналов в системах тестирования полупроводниковых приборов.
Модули представляют собой 16-ти канальные устройства, в каждом из каналов которых имеются:
- драйвер напряжения;
- компаратор (логический анализатор) напряжения;
- активная нагрузка;
- параметрический измеритель напряжения и силы тока (PPMU).
Формирование испытательных сигналов производится генератором тестовой последовательности в соответствии с заданной конфигурацией, параметрами статического и динамического режимов (частота, амплитуда, положения фронта и спада импульсов).
Драйвер предназначен для подачи напряжения (уровни «высокий», «низкий») на исследуемый объект. На 4-х каналах имеется формирователь повышенного напряжения.
Компаратор осуществляет логический анализ входных сигналов от объекта по задаваемым порогам срабатывания напряжения («высокий», «низкий»).
Активная нагрузка позволяет при установленном значении напряжения поддерживать на заданном уровне силу тока на исследуемом объекте.
Параметрический измеритель напряжения и силы тока (PPMU) предназначен для измерения вольт-амперных характеристик объекта в режимах источника напряжения и тока, а также в качестве электронной нагрузки со стабилизацией значений напряжения или силы тока. Управление модулями осуществляется по шине PXI Express (PXIe).

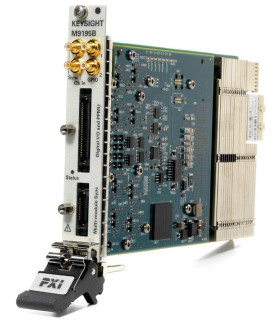

Конструктивно модули выполнены в виде сборки печатных плат в корпусе, имеющем лицевую панель с разъемом для присоединения сигнальных кабелей, и заднюю панель с разъемом для присоединения к шине PXI Express. Модули устанавливаются в шасси PXI Express. На панелях модулей отсутствуют элементы регулировки и подстройки, доступные пользователю, специальных мер защиты от несанкционированного доступа не требуется. Общий вид модулей показан на рисунке 1.
Программное обеспечение (драйвер) служит для управления режимами измерений, задания параметров и функций представления измерительной информации. Драйвер устанавливается на внешний контроллер с шиной PXIe в базовом блоке (шасси).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014 (класс риска “B” по WELMEC 7.2).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | MDsr |
| Номер версии (идентификационный номер) | 2.1.118.0 и выше |
Метрологические и технические характеристики представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество независимых каналов | 16 |
| в том числе драйверы повышенного напряжения | 4 |
| ГЕНЕРАТОР ТЕСТОВОЙ ПОСЛЕДОВАТЕЛЬНОСТИ | |
| Длина тестовой последовательности (объем памяти), Мбит | 16; 64; 125 (опция по выбору) |
| Тактовая частота смены векторов тестовой последовательности, МГц | 125; 250 (опция по выбору) |
| Частота тестовой последовательности | от 5 мГц до 250 МГц |
| ДРАЙВЕР (ГЕНЕРАТОР НАПРЯЖЕ | НИЯ) |
| Программируемые уровни напряжения: «высокий» (Vih), «низкий» (Vil) | |
| Диапазон уровней постоянного напряжения, В | от -1,5 до +6,5 |
| Разрешение по напряжению, мкВ | 152 |
| Выходное сопротивление, Ом | 50 |
| Минимальный перепад напряжения (Vih - Vil), В | 0,1 |
| Диапазон силы тока в нагрузке, мА | ±75 |
ТГ
Время нарастания/спада импульсов напряжения, нс, не более
от 0,45 до 1,2
±25
Пределы допускаемой абсолютной погрешности установки уровней постоянного напряжения, мВ_
2)
ДРАЙВЕР повышенного напряжения
Программируемые уровни напряжения: «высокий» (Vih), «низкий» (Vil)
Диапазон уровней постоянного напряжения, В
от 0 до +13,5
Разрешение по напряжению, мкВ
305
Выходное сопротивление, Ом
50
Диапазон силы тока в нагрузке, мА
±60
Пределы допускаемой абсолютной погрешности установки уровней постоянного напряжения, мВ_
1)
±40
_КОМПАРАТОР (ЛОГИЧЕСКИЙ АНАЛИЗАТОР) НАПРЯЖЕНИЯ
Программируемые уровни порогов срабатывания: «высокий» (Voh), «низкий» (VoL)
Диапазон установки порогов срабатывания, В
от -1,5 до +6,5
Разрешение по напряжению, мкВ
152
Пределы допускаемой абсолютной погрешности порогов срабатывания, мВ_
±20
АКТИВНАЯ НАГРУЗКА
Диапазон стабилизации силы тока, мА
от 0 до 25
Разрешение по силе тока, нА
762
Пределы допускаемой абсолютной погрешности стабилизации силы тока, мА_
1)
±0,4
Диапазон стабилизации напряжения, В
от -1,5 до +6,5
152
Разрешение по напряжению, мкВ
Пределы допускаемой абсолютной погрешности стабилизации напряжения, мВ_
1)
±25
ПАРАМЕТРИЧЕСКИЙ ИЗМЕРИТЕЛЬ (PPMU)
Диапазон установки и измерения напряжения, В
от -2 до +6,5
152
Разрешение установки напряжения, мкВ
Пределы допускаемой абсолютной погрешности установки и измерения постоянного напряжения, мВ_
±10
±5
Пределы допускаемой абсолютной погрешности измерения постоянного напряжения, мВ_
Верхние пределы диапазонов DI, разрешение RI и пределы допускаемой абсолютной погрешности AI установки и измерения силы постоянного тока PPMU
| Di | Ri | AI, мкА, мА |
| ±2 мкА | 122 пА | 0,01 • Di |
| ±10 мкА | 610 пА | |
| ±100 мкА | 6,1 нА | |
| ±1 мА | 61 нА | |
| ±40 мА | 2,44 мкА |
1) типовое справочное значение
2) конфигурируются 4 из 16 каналов
| Наименование характеристики | Значение |
| Г абаритные размеры, мм | |
| высота | 130 |
| глубина | 210 |
| ширина | 20 |
| Масса, г, не более | 482 |
| Рабочие условия применения | |
| температура окружающего воздуха, °С | 23 ±5 |
| относительная влажность воздуха, % | от 30 до 70 (без конденсата) |
| Электромагнитная совместимость | по ГОСТ Р МЭК 61326-12014 |
наносится на боковую панель корпуса модулей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
представлена в таблице 4.
Таблица 4 - Комплектность модулей
| Наименование и обозначение | Кол-во |
| Г енератор-анализатор цифровых сигналов с параметрическим измерителем модульный М9195В | 1 шт. |
| Опции (объем памяти и тактовой частоты) | по заказу |
| Компакт-диск с документацией и программным обеспечением | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Методика поверки М9195В/МП-2018 | 1 шт. |
осуществляется по документу М9195В/МП-2018 «ГСИ. Генераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные М9195В. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 02.07.2018 г.
Основные средства поверки:
- мультиметр Agilent 3458A регистрационный номер № 25900-03;
- калибратор универсальный Fluke 9100, регистрационный номер 25985-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится боковую панель корпуса модулей в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.
приведены в разделах документа «Г енераторы-анализаторы цифровых сигналов с параметрическим измерителем модульные М9195В. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к генераторам-анализаторам цифровых сигналов с параметрическим измерителем модульным M9195B
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91. ГСИ. Государственный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16 ^ 30 А
ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
| Зарегистрировано поверок | 74 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
