| Номер в госреестре | 72170-18 |
| Наименование СИ | Мультиметры цифровые модульные |
| Обозначение типа СИ | M9181A |
| Изготовитель | Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Мультиметры цифровые модульные M9181A (далее - модули) предназначены для измерения напряжения и силы постоянного и переменного тока, сопротивления на постоянном токе.
Принцип действия основан на аналого-цифровом преобразовании входного сигнала с применением масштабирующих и потенциометрических схем. Входной канал изолирован от цепей электропитания и управления, режимы измерения задаются через интерфейс пользователя в виде виртуальной панели, либо дистанционно по шине PXI. Максимальное разрешение индикации составляет 6^ разрядов.
Модули устанавливаются в слот PXI базового блока (шасси). Шасси и устанавливаемый в него контроллер поставляются по отдельному заказу.

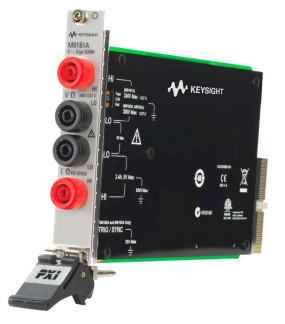

Общий вид модулей с указанием мест нанесения знака утверждения типа, знака поверки и схемой пломбировки от несанкционированного доступа показан на рисунке 1.
Программное обеспечение (драйвер) служит для управления режимами измерений, задания параметров и функций представления измерительной информации. Драйвер устанавливается на внешний контроллер с шиной PXI в базовом блоке (шасси).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014 (класс риска “B” по WELMEC 7.2).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | AgM918x IVI Driver |
| Номер версии (идентификационный номер) | 1.4.1.0 и выше |
представлены в таблицах 2 и 3.
аблица 2 - Метрологические характеристики
| ИЗМЕРЕНИЕ ПОСТОЯННОГО НАПРЯЖЕНИЯ | |||||||
| Верхний предел измерений | |||||||
| 200 мВ | 2 В | 20 В | 200 В | ||||
| Входное сопротивление | |||||||
| > 10 ГОм | 10 МОм | ||||||
| Пределы допускаемой абсолютной погрешности измерения напряжения, мВ, В ’ ’ | |||||||
| ±(1-10-4U + 1,8-10-5Du) | ±(0,9-10-4U + 5-10-6Du) | ±(1,2-10-4U + 1,5-10-5Du) | ±(110-4U + 5-10-6Du) | ||||
| ИЗМЕРЕНИЕ СИЛЫ ПОСТОЯННОГО ТОКА | |||||||
| Верхний предел измерений | |||||||
| 2 мА 3) | 20 мА | 200 мА 3) | 2 А | ||||
| Сопротивление шунта | |||||||
| 10 Ом | 0,1 Ом | ||||||
| Пределы допускаемой абсолютной погрешности измерения силы тока I, мА, А 1,4) | |||||||
| ±(5-10-4I + 5^10-4Di) | ±(5-10-4I + 5-10-5Di) | ±(5-10-4I + 4^10-4Di) | ±(2^10-3I + 5^10-5Di) | ||||
| ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ | |||||||
| Верхний предел измерений | |||||||
| 200 Ом | 2 кОм | 20 кОм | 200 кОм | 2 МОм | 20 МОм | ||
| Сила испытательного тока, номинальное значение | |||||||
| 1 мА | 100 мкА | 10 мкА | 1 мкА | 100 нА | |||
| Пределы допускаемой абсолютной погрешности измерения сопротивления, Ом, кОм, МОм 1,5,6) | |||||||
| ±(1,3-10-4R + 3-10-5Dr) | ±(1,2-10-4R + 2-10-5Dr) | ±(2-10-4R + 3-10-5Dr) | ±(6-10-4R + 4^10-5Dr) | ±(2-10-3R + 3^10-5Dr) | |||
| ни прогрева 1 час, в течение 1 часа после автоподстройки, с компенсацией [, временная апертура не менее 0,5 с. хний предел измерений и значение напряжения, мВ, В. ое разрешение 5'/г разрядов. ий предел измерений и значение силы тока, мА, А. ний предел измерений и значение сопротивления, Ом, кОм, МОм. грешности указаны для 4-х проводной схемы, для 2-х проводной схемы к иям абсолютной погрешности следует добавить 1 мОм. | |||||||
| 1) После време смещения нуля 2) DU и U - вер’ 3) Максимальн 4) DI и I - верхн 5) Dr и R - вер) 6) Значения по данным значен | |||||||
| ИЗМЕРЕНИЕ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ (скз) 1} | ||||
| Входное сопротивление / Входная емкость: 1 МОм / 300 пФ | ||||
| Верхний предел измерений Du | 200 мВ | 2 В | 20 В | 200 В |
| Частота F | Пределы допускаемой абсолютной погрешности измерения напряжения, мВ, В 2’,4) | |||
| 10 Гц < F < 20 Гц | ±(3,6-10'2U + 3,5-10"3Du) | ±(3,5-10"2U + 1,3^10"3Du) | ±(4,5^10"2U + 1,8^10"3Du) | ±(3,340'2U + 2-10"3Du) |
| 20 Гц < F < 47 Гц | ±(5-10"3U + 3,5-10"3Du) | ±(5^10"3U + 9^10"4DU) | ±(6,5^10"3U + 1,5-10"3Du) | ±(7^10"3U + 1,8^10"3Du) |
| 47 Гц < F < 10 кГц | ±(1,6-10'3U + 3,5-10"3Du) | ±(8^10"4U + 6^10"4DU) | ±(940"4U + 1,2^10"3Du) | ±(8^10"4U + 1,3^10"3Du) |
| 10 кГц < F < 50 кГц | ±(4-10"3U + 3,5-10"3Du) | ±(4^10"3U + 1,3-10"3Du) | ±(340'3U + 1,8^10"3Du) | ±(5,5^10"3U + 1,8-10"3Du) |
| 50 кГц < F < 100 кГц | ±(2,2-10'2U + 5-10"3Du) | ±(2,2^10"2U + 2,5^10"3Du) | ±(1,740"2U + 2,5-10"3Du) | ±(1,8^10"2U + 2,5^10"3Du) |
| ИЗМЕРЕНИЕ СИЛЫ ПЕРЕМЕННОГО ТОКА (скз) | ||||
| Верхний предел измерений Di | 2 мА | 20 мА | 200 мА | 2 А |
| Сопротивление шунта | 10 Ом | 0,1 Ом | ||
| Частота F | Пределы допускаемой абсолютной погрешности измерения силы тока, мА, А 2,5,6) | |||
| 10 Гц < F < 20 Гц | ±(2,9-10"2I + 2-10"3Di) | ±(2,840"2I + 1,5^10"3Di) | ±(2,8^10"2I + 2^10"3Di) | ±(2,740"2I + 2,5^10"3Di) |
| 20 Гц < F < 47 Гц | ±(M0'2I + 2-10"3Di) | ±(M0'2I + 1,5^10"3Di) | ±(M0'2I + 2-10"3Di) | ±(9^10"3I + 3-10"3Di) |
| 47 Гц < F < 1 кГц | ±(1,240"3I + 2^10"3DI) | ±(1,640'3I + 1,5-10"3Di) | ±(2^10"3I + | ±(3,5^10"3I + 2^10"3DI) |
| 1 кГц < F < 10 кГц | ±(2,240"3I + 2^10"3DI) | ±(4^10"3I + 2^10"3DI) | ±(4^10"3I + 240"3DI) | ±(5^10"3I + 2,5^10"3Di) |
| 1) Максимальные измеряемые значения напряжения U в зависимости от частоты F определяются по формуле U-F = 8-106 ВТц. 2) После времени прогрева 1 час, в течение 1 часа после автоподстройки, временная апертура не менее 0,5 с. 3) Du и U - верхний предел измерений и значение напряжения, мВ, В. 4) Нормируются для значений не менее 20 мВ для верхнего предела измерений 200 мВ и 5-10" DU для остальных верхних пределов измерений. 5) DI и I - верхний предел измерений и значение силы тока, мА, А. 6) Нормируются для значений не менее 0,2 мА для верхнего предела измерений 2 мА и 5-10" DI для остальных верхних пределов измерений. | ||||
| Г абаритные размеры, мм | |
| глубина | 216 |
| толщина | 20 |
| высота | 130 |
| Масса, г, не более | 500 |
| Потребляемая мощность от шасси, Вт, не более | 1,5 |
| Рабочие условия применения | |
| температура окружающего воздуха, °С | 23 ±5 |
| относительная влажность воздуха, % | от 30 до 70 |
| Электромагнитная совместимость | по ГОСТ Р МЭК 61326-1-2014 |
наносится на боковую панель корпуса модулей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
представлена в таблице 4.
Таблица 4 - Комплектность мультиметров
| Наименование и обозначение | Кол-во |
| Мультиметр цифровой модульный M9181A | 1 шт. |
| Компакт-диск с документацией и драйвером AgM918x IVI | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Методика поверки M9181A/МП-2018 | 1 шт. |
осуществляется по документу М9181А/МП-2018 «ГСИ. Мультиметры цифровые модульные M9181A. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 27.06.2018 г.
Основные средства поверки:
- калибратор многофункциональный Fluke 5720A, регистрационный номер 30447-05. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится боковую панель корпуса модулей в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.
приведены в разделах документа «Мультиметры цифровые модульные M9181A, M9182A, M9183A. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к мультиметрам цифровым модульным M9181A
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2015. ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" до 2-10 Гц
ГОСТ 8.022-91. ГСИ. Государственный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16 ^ 30 А
ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления (приказ Росстандарта от 15.02.2016 г. № 146)
ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 • 10-8 до 100 А в диапазоне частот от 1 • 10-1 до 1 • 106 Гц (приказ Росстандарта от 14.05.2016 г. № 575)
ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
