| Номер в госреестре | 72175-18 |
| Наименование СИ | Изоляторы импульсные |
| Обозначение типа СИ | MTL4532 и MTL5532 |
| Изготовитель | "Eaton Electric Ltd.", Великобритания |
| Год регистрации | 2018 |
| Срок свидетельства | 20.08.2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Изоляторы импульсные MTL4532 и MTL5532 (далее - изоляторы) предназначены для преобразований входного импульсного сигнала в выходной сигнал силы электрического тока от 4 до 20 мА.
Принцип действия изоляторов основан на измерении и преобразовании сигналов, поступающих от переключателя, датчика положения, передатчика импульсов тока, передатчика импульсов напряжения в унифицированный электрический выходной сигнал постоянного тока от 4 до 20 мА.
Изоляторы предназначены для изолирования импульсов от переключателя, датчика положения, передатчика импульсов тока, передатчика импульсов напряжения, расположенных в опасной зоне.
Изоляторы конструктивно выполнены в пластмассовом разборном корпусе прямоугольной формы, изготовленном из антистатического материала, внутри которого расположен электронный блок, включающий в себя аналого-цифровой преобразователь, цифроаналоговый преобразователь, микропроцессор и вспомогательные цепи. Входные и выходные клеммные блоки с винтовыми зажимами расположены на противоположных сторонах корпуса.
Изоляторы выпускаются в двух модификациях MTL4532 и MTL5532. Данные модификации отличаются друг от друга по конструктивному исполнению и способу монтажа: изоляторы MTL4532 монтируются на объединительной плате, изоляторы MTL5532 монтируются на «Т» или «G» образной DIN-рейке.

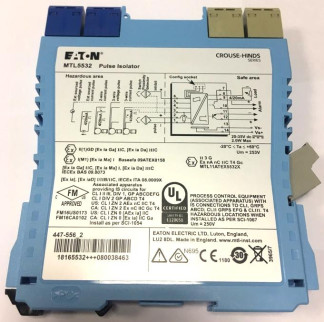

Общий вид изоляторов представлен на рисунке 1.
Программное обеспечение (далее - ПО) изоляторов состоит из двух частей: встроенного и автономного.
Метрологически значимым является только встроенное ПО, которое устанавливается в изолятор на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изолятора.
Метрологические характеристики изоляторов нормированы с учетом влияния на них
ПО.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование встроенного ПО | software |
| Номер версии (идентификационный номер) встроенного ПО | не ниже 1 |
| Цифровой идентификатор встроенного ПО | - |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Автономная часть ПО «PCS45» устанавливается на персональный компьютер и предназначается для конфигурирования изолятора (изменения параметров выходного сигнала, настройки сигнала тревоги, визуализации входных и выходных значений).
Идентификационные данные автономного ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные автономного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование автономного ПО | PCS45 |
| Номер версии (идентификационный номер) автономного ПО | не ниже 3.11 |
| Цифровой идентификатор автономного ПО | - |
ПО «PCS45» не влияет на метрологические характеристики изоляторов. Уровень защиты автономного ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями Р 50.2.077-2014.
Основные метрологические и технические характеристики изоляторов приведены в таблице 3.
Таблица 3 - Основные метрологические и технические характеристики изоляторов
| Наименование характеристики | Значение |
| Параметры входа импульсного напряжения: - выбираемые пороговые значения напряжения электрического тока, В - длительность импульсных сигналов, мкс, не менее - частота следования импульсов, кГц | 3, 6, 12 10 от 0 до 10 |
| Параметры входа импульсного тока: - максимальное амплитудное значение тока, мА - максимальная частота следования импульсов, кГц - минимальная длительность следования импульсов, мкс | 24 10 10 |
| Параметры выхода импульсного тока: - диапазон амплитудных значений, мА - максимальная частота следования импульсов, кГц - минимальная длительность следования импульсов, мкс - диапазон электрического сопротивления нагрузки, Ом | от 4 до 20 10 10 от 0 до 450 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной основной погрешности преобразований, мкА | ±20 |
| Пределы допускаемой абсолютной дополнительной погрешности преобразований, вызванной изменением температуры окружающего воздуха в пределах рабочих условий измерений, мкА/°С | ±1 |
| Напряжение питания от источника постоянного тока, В | от 20 до 35 |
| Максимальное значение тока потребления при напряжении питания 24 В, мА | 65 |
| Маркировка взрывозащиты: - для модификации MTL4532 - для модификации MTL5532 | [Exia Ga] IIC X [Exia] IIC X |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, % | от +19 до +21 от 30 до 80 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность (без конденсации), % | от -20 до +65 от 5 до 95 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 109,8 х 15,8Х118,8 |
| Масса, кг, не более | 0,2 |
| Средняя наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 10 |
наносится на корпус изоляторов при помощи наклейки.
Комплектность изоляторов представлена в таблице 4.
Таблица 4 - Комплектность изоляторов
| Наименование | Обозначение | Количество |
| Изолятор импульсный MTL4532 (MTL5532) | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-096-18 | 1 экз. |
осуществляется по документу ИЦРМ-МП-096-18 «Изоляторы импульсные MTL4532 и MTL5532. Методика поверки», утверждённому ООО «ИЦРМ» 05.06.2018 г. Основные средства поверки:
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09);
- мультиметр цифровой прецизионный Fluke 8508A (регистрационный номер в Федеральном информационном фонде 25984-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний
Техническая документация изготовителя
