| Номер в госреестре | 72182-18 |
| Наименование СИ | Комплекс измерительный параметров активных и пассивных электронных компонентов |
| Обозначение типа СИ | ДМТ-220 |
| Изготовитель | ООО "ДМТ Трейдинг", Беларусь, г.Минск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерительный параметров активных и пассивных электронных компонентов ДМТ-220 (далее - комплекс) предназначен для воспроизведения и измерений силы и напряжения постоянного и переменного тока, измерений электрического сопротивления, а также измерений параметров пассивных элементов электрической цепи.
Принцип действия комплекса основан на одновременном воспроизведении и измерении аналоговых электрических сигналов в заданных пределах, с последующей обработкой результатов измерений с целью определения параметров активных и пассивных электронных компонентов с одновременным построением семейства характеристик и математической обработкой полученных результатов с помощью управляющей ПЭВМ.
Конструктивно комплекс состоит из трех автоматизированных рабочих мест (АРМ) и относится в соответствии с эксплуатационной документацией к модификации 2 с заводским номером 12 (далее - ДМТ-220-2). В АРМ комплекса посредством отдельных средств измерений под управлением ПЭВМ по шинам GPIB или USB и контактирующих устройств сформированы измерительные каналы для испытания элементов радиоэлектронной аппаратуры. В измерительных каналах комплекса применяют источник питания программируемый серии Keitley 2260В-30-108 (далее - источник питания 2260В-30-108), калибратор-мультиметр цифровой 2400 (далее - калибратор-мультиметр 2400), калибратор-мультиметр цифровой 2410 (далее - калибратор-мультиметр 2410), калибратор-мультиметр цифровой 2430 (далее -калибратор-мультиметр 2430), измеритель иммитанса IM3536, источник питания программируемый КеШеу серии 2200 модель 2200-60-2 (далее - источник питания 2200-60-2).

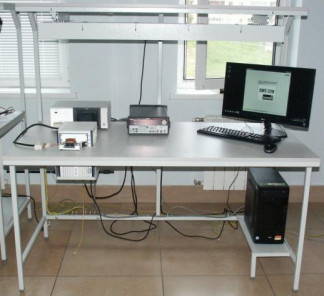

Общий вид ДМТ-220-2 в составе трех АРМ и места нанесения знака утверждения типа представлены на рисунках 1 -3.
Защита от несанкционированного доступа предусмотрена в виде оттисков клейм или в виде наклеек, размещающихся на задней панели приборов комплекса, как показано на рисунках
4-7.
место для нанесения оттиска клейма или размещения наклейки
Программное обеспечение (ПО) комплекса включает общее ПО и системное ПО.
В состав общего ПО входит операционная система Windows 10 Pro, 64 бит.
В состав системного ПО входит метрологически значимое ПО «р2хх.ехе» - ПО управления измерительными приборами и обработки результатов измерений.
Алгоритм вычисления контрольной суммы исполняемого кода - CRC32.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные системного ПО комплекса
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | р2хх.ехе |
| Номер версии (идентификационный номер) ПО | версия 1.2.0.125 |
| Цифровой идентификатор ПО | 7837AFDF |
Таблица 2 - Метрологические характеристики комплекса
| Наименование характеристики | Значение |
| Диапазоны воспроизведения напряжения постоянного тока: - с источником питания 2260В-30-108 - с источником питания 2200-60-2 - с калибратором-мультиметром 2400 - с калибратором-мультиметром 2410 - с калибратором-мультиметром 2430 - с измерителем иммитанса IM3536 - нормальный режим - высокоимпедансный режим | от 0 до 30 В от 0 до 60 В от 5 мВ до 200 В от 5 мВ до 1000 В от 5 мВ до 100 В от 0 до 2,5 В от 0 до 1 В |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока: - с источником питания 2260В-30-108 - с источником питания 2200-60-2 - с калибраторами-мультиметрами 2400, 2410, 2430 в диапазоне от 5 до 200 мВ включ. в диапазоне св. 200 мВ до 2 В включ. в диапазоне св. 2 до 20 В включ. в диапазоне св. 20 до 100 В - с калибраторами-мультиметрами 2400, 2410 в диапазоне от 100 до 200 В включ. - с калибратором-мультиметром 2410 в диапазоне св. 200 до 1000 В - с измерителем иммитанса IM3536 | ±40 мВ ±30 мВ ±0,64 мВ ±1,2 мВ ±4,6 мВ ±20,6 мВ ±40,6 мВ ±200,6 мВ ±20 мВ |
| Диапазон воспроизведения силы постоянного тока: - с калибраторами-мультиметрами 2400, 2410, 2430 - с источником питания 2260В-30-108 - с источником питания 2200-60-2 | от 1 мкА до 1 А от 0 до 108,0 А от 0 до 2,5 А |
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока: - с калибраторами-мультиметрами 2400, 2410, 2430 в диапазоне от 1 до 10 мкА включ. в диапазоне св. 10 до 100 мкА включ. в диапазоне св.100 мкА до 1 мА включ. в диапазоне св. 1 до 10 мА включ. в диапазоне св. 10 до 100 мА включ. в диапазоне св. 100 мА до 1 А - с источником питания 2260В-30-108 в диапазоне от 0 до 20 А включ. в диапазоне св. 20 до 100 А* | ±10,0 нА ±51,0 нА ±540,0 нА ±6,5 мкА ±86,0 мкА ±3,6 мА 120 мА |
| * в диапазоне от 20 до 108 А не нормируется | |
| Диапазон воспроизведения силы импульсного тока с калибратором-мультиметром 2430 | от 1 до 10 А |
| Пределы допускаемой абсолютной погрешности воспроизведения силы импульсного тока с калибратором-мультиметром 2430: диапазон от 1 до 3 А включ. диапазон св. 3 до 10 А** | ±5,0 мА |
| ** в диапазоне от 3 до 10 А не нормируется | |
| Наименование характеристики | Значение |
| Диапазон измерений напряжения постоянного тока | от 5 мВ до 1000 В |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока: - с калибраторами-мультиметрами 2400, 2410, 2430 в диапазоне от 5 до 200 мВ включ. в диапазоне св. 200 мВ до 2 В включ. в диапазоне св. 2 до 20 В включ. в диапазоне св. 20 до 100 В - с калибратором-мультиметром 2410 в диапазоне от 100 до 200 В включ. в диапазоне св. 200 до 1000 В | ±0,35 мВ ±0,54 мВ ±4,5 мВ ±25 мВ ±40 мВ ±200 мВ |
| Диапазон измерений силы постоянного тока | от 1 мкА до 3 А |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока: - с калибраторами-мультиметрами 2400, 2410, 2430 в диапазоне от 1 до 10 мкА включ. в диапазоне св. 10 до 100 мкА включ. в диапазоне св. 100 мкА до 1 мА включ. в диапазоне св. 1 до 10 мА включ. в диапазоне св. 10 до 100 мА включ. в диапазоне св. 100 мА до 1 А включ. - с калибратором-мультиметром 2430 в диапазоне св. 1 до 3 А | ±10 нА ±31 нА ±330 нА ±4,1 мкА ±61 мкА ±2,77 мА ±7,5 мА |
| Диапазон измерений электрического сопротивления постоянному току | от 10 мОм до 200 МОм |
| Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току: - с измерителем иммитанса IM3536 в диапазоне от 10 мОм до 2 Ом - с калибратором-измерителем 2400, 2410, 2430 в диапазоне от 2 до 20 Ом включ. в диапазоне св. 20 до 200 Ом включ. в диапазоне св. 200 Ом до 2 кОм включ. в диапазоне св. 2 до 20 кОм включ. в диапазоне св. 20 до 200 кОм включ. в диапазоне св. 200 кОм до 2 МОм включ. в диапазоне св. 2 до 20 МОм включ. в диапазоне св. 20 до 200 МОм | ±4,1 мОм ±30 мОм ±0,3 Ом ±2,5 Ом ±20 Ом ±200 Ом ±3 кОм ±27 кОм ±3,1 МОм |
| Диапазон частот тестирующего сигнала с измерителем иммитанса IM3536 | от 4,0 Гц до 8,0 МГц |
| Пределы допускаемой погрешности установки частоты тестирующего сигнала с измерителем иммитанса IM3536 | ±0,01 % |
| Диапазон воспроизведения напряжения переменного тока выходного сигнала с измерителем иммитанса IM3536: в диапазоне от 4 Гц до 1 МГц включ. в диапазоне св. 1 до 8 МГц диапазон от 4 Гц до 1 МГц низкоимпедансный режим | от 5 мВ до 2,0 В от 10 мВ до 5 В от 10 мВ до 1 В от 10 мВ до 1 В |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного тока выходного сигнала с измерителем иммитанса IM3536 | ±25 мВ |
Метрологические характеристики измерителя иммитанса IM3536 входящего в состав АРМ № 1 при измерениях параметров пассивных элементов электрической цепи соответствуют метрологическим характеристикам, приведенным в его описании типа (регистрационный номер в Федеральном информационном фонде 64274-16).
Таблица 3 - Основные технические характеристики комплекса
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В | 220+22 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, В • А, не более | 5350 |
| Габаритные размеры составных частей АРМ комплекса, мм, (ширинахвысотахглубина), не более: - калибратор-мультиметр цифровой 2400 | 214x90x370 |
| - калибратор-мультиметр цифровой 2410 (без ручки и ножек) | 214x90x370 |
| - калибратор-мультиметр цифровой 2430 | 214x90x370 |
| - измеритель иммитанса IM3536 | 330x119x230 |
| - источник питания программируемый серии Keitley 2260В-30-108 | 214x124x350 |
| - источник питания программируемый Keitley серии 2200 модель 2200-60-2 | 242x106x384 |
| - ПЭВМ | 230x112x264 |
| - монитор | 507x487x220 |
| - стол Ivory | 1500x1500x800 |
| Масса составных частей комплекс, кг, не более: - калибратор-мультиметр цифровой 2400 | 3,21 |
| - калибратор-мультиметр цифровой 2410 | 3,21 |
| - калибратор-мультиметр цифровой 2430 | 4,1 |
| - измеритель иммитанса IM3536 | 4,2 |
| - источник питания программируемый серии Keitley 2260В-30-108 | 7,5 |
| - источник питания программируемый Keitley серии 2200 модель 2200-60-2 | 7,0 |
| - ПЭВМ | 13,5 |
| - монитор | 17,0 |
| - стол Ivory | 20,0 |
| Условия эксплуатации: - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 93,3 до 106 |
наносится на титульный лист формуляра комплекса типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность комплекса
| Наименование | Обозначение | Количество шт./экз. |
| Комплекс в составе: | 1 | |
| Калибратор-мультиметр цифровой | 2400 | 1 |
| Калибратор-мультиметр цифровой | 2410 | 1 |
| Калибратор-мультиметр цифровой | 2430 | 1 |
| Источник питания программируемый серии Briley | 2260В-30-108 | 1 |
| Измеритель иммитанса | IM3536 | 1 |
| Наименование | Обозначение | Количество шт./экз. |
| Источник питания программируемый КеШеу серии 2200 | модель 2200-60-2 | 1 |
| Управляющая ПЭВМ в комплекте | ПЭВМ НИКС | 3 |
| Монитор 21.5" | PHILIPS 221Б70РШВ/00 | 3 |
| Устройство контактирующее переходное | ДМТ-П-001 | 1 |
| Устройство контактирующее переходное | ДМТ-П-002. Исполнение 01 | 1 |
| Устройство контактирующее 401.16-3 | ДМТ -КУ-202.01 401.16-3 | 1 |
| Устройство контактирующее универсальное | ДМТ-КУ-107У | 1 |
| Устройство контактирующее | ДМТ-КУ-101.01 ТО-ЗР ДМТ-КУ-101.02 ТО 247 ДМТ-КУ-101.03 ТО 220 ДМТ-КУ-103.01 АХ^ | 1 1 1 1 |
| Модуль устройства контактирующего (для транзистора) ТО-18 | ДМТ-МКУ-107т ТО-18 | 1 |
| Комплект измерительных проводов и кабелей | - | 1 |
| Комплект кабелей питания и управления | - | |
| Методика поверки | - | 1 |
| Формуляр | ТИВН 668710.029 ФО | 1 |
| Руководство по эксплуатации | ТИВН 668710.029 РЭ | 1 |
осуществляется по документу МП 72182-18 «Инструкция. Комплекс измерительный параметров активных и пассивных электронных компонентов ДМТ-220 (модификация 2, зав. № 12). Методика поверки», утвержденному ООО «АСК Экспресс» 16.05.2018 г.
Основные средства поверки:
Вольтметр-калибратор универсальный В1-28 (регистрационный номер в Федеральном информационном фонде 10759-86);
Катушка электрического сопротивления Р310 (рег. № 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекса с требуемой точностью.
Знак поверки наносится в свидетельство о поверки в виде оттиска клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплексу измерительному параметров активных и пассивных электронных компонентов ДМТ-220
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
