Газоанализаторы автоматические SENSE-4GAS, SENSE-1GAS, 72187-18

72187-18
Газоанализаторы автоматические SENSE-4GAS, SENSE-1GAS (далее - газоанализаторы) предназначены для непрерывного и периодического измерения довзрывоопасных концентраций горючих газов, объемной доли диоксида углерода, озона, концентраций сероводорода и других токсичных газов в атмосферном воздухе.
Карточка СИ
Номер в госреестре 72187-18
Наименование СИ Газоанализаторы автоматические
Обозначение типа СИ SENSE-4GAS, SENSE-1GAS
Изготовитель Общество с ограниченной ответственностью «Тингеникс» (ООО Тингеникс»), г. Москва
Год регистрации 2018
Срок свидетельства 20.08.2024
МПИ (интервал между поверками) 6 месяцев
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы автоматические SENSE-4GAS, SENSE-1GAS (далее - газоанализаторы) предназначены для непрерывного и периодического измерения довзрывоопасных концентраций горючих газов, объемной доли диоксида углерода, озона, концентраций сероводорода и других токсичных газов в атмосферном воздухе.

Описание

Газоанализаторы автоматические SENSE-4GAS, SENSE-1GAS (далее - газоанализаторы) представляют собой стационарные автоматические приборы (исполнения SENSE-1GAS -одноканальные, исполнения SENSE-4GAS - четырехканальные) непрерывного и периодического действия.

Газоанализаторы состоят из чувствительного элемента (для исполнения SENSE-1GAS), или набора чувствительных элементов (для исполнения SENSE-4GAS) для непрерывного и периодического самостоятельного измерения концентрации различных неорганических и органических веществ в атмосферном воздухе, подключаемые к универсальной сенсорной платформе (далее УСП).

Измерения происходят независимо от оператора и устанавливаются автономно. Результаты измеренной концентрации определяемого компонента передаются через интерфейс RS-485 в УСП. Питание газоанализаторов осуществляется от УСП. По окончании измерений газоанализаторы передают данные о типе анализируемого газа и его концентрации в цифровом формате.

Газоанализаторы обеспечивают выполнение следующих функций:

-    непрерывное измерение содержания определяемого компонента в анализируемой

среде;

-    формирование выходного цифрового сигнала (для исполнения SENSE-1GAS от 0 до 4 байт, для исполнения SENSE-4GAS от 8 до 28 байт);

-    формирование выходного цифрового сигнала RS485.

В газоанализаторах в качестве измерительных преобразователей используются следующие виды сенсоров: электрохимические, оптические, полупроводниковые, термокаталитические, в том числе со встроенным преобразователем в цифровой интерфейс.

Способ отбора проб - диффузионный.

Газоанализатор исполнения SENSE-4GAS выполнен в виде пластикового цилиндрического корпуса с вмонтированным в корпус кабелем. Обратная сторона кабеля оснащена специальным разъемом для подключения к УСП. Газоанализатор исполнения SENSE-1GAS выполнен в виде пластикового цилиндрического корпуса со специальным разъёмом для подключения к УСП.

Корпус газоанализаторов защищает находящиеся внутри датчики от прямого солнечного света и дождя. Газоанализаторы предназначены как для работы в помещениях, так и на улице. Дополнительной защиты устройства от солнечных лучей и влаги не требуется.

Опломбирование газоанализаторов не предусмотрено.

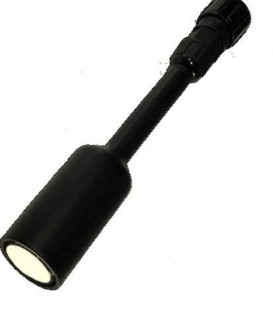

Общий вид газоанализаторов приведен на рисунках 1 и 2.

Программное обеспечение

Г азоанализаторы имеют встроенное программное обеспечения (ПО).

Встроенное ПО газоанализаторов разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в анализируемой среде.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

sense-4gas-v1.0.hex sense-1 gas-v1.0.hex

Номер версии (идентификационный номер ПО)

1.0

Цифровой идентификатор программного обеспечения

-

Примечание - номер версии программного обеспечения должен быть не ниже указанного в таблице.

Технические характеристики

Таблица 2 - Основные метрологические характеристики газоанализаторов автоматических SENSE-4GAS, SENSE-1GAS_

Наименование характеристики

Значение

Диапазон измерений^ массовой концентрации определяемого компонента, мг/м

диоксид азота NO2

от 0 до 1

оксид азота NO

от 0 до 1

диоксид серы SO2

от 0 до 2,5

озон Оз

от 0 до 2

сероводород H2S

от 0 до 5

оксид углерода СО

от 0 до 10

метан CH42)

от 0 до 60000

диоксид углерода СО22)

от 0 до 9000

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности, %

±20

Предел допускаемого времени3-* установления показаний, с

60

Предел допускаемого времени4* установления показаний, с

90

Пределы допускаемой дополнительной погрешности, приведенной к верхнему пределу измерений, % от основной приведенной погрешности:

-    при изменении температуры окружающей среды в диапазонах: от -40 до +15оС включительно и свыше +25 до +60оС, на каждые 10оС;

-    при изменении относительной влажности в диапазоне от 20 до 90 %

±0,3

±0,2

может быть S - от 1 до 4

(CO), диоксида

1 Для исполнений SENSE-1GAS на одном газоанализаторе сконфигурирован 1 измерительный диапазон; для исполнений SENSE-4GA диапазонов;

2)    Только для исполнения SENSE-1GAS.

3)    Время для компонентов: оксидов азота (NO, NO2), оксида углерода серы SO2, озона O3, сероводорода H2S;

4)    Время для диоксид углерода CO2 и метана CH4.

Таблица 3 - Основные технические характеристики газоанализаторов

Наименование характеристики

Значение

Номинальное значение напряжения, В

от 2,5 до 3,3

Потребляемый ток, мА, не более

200

Габаритные размеры (высотахдиаметр), мм, не более, для:

SENSE-1GAS

SENSE-4GAS

180x102

130x25

Масса, кг, не более

0,3

Длина кабеля, мм, не более

200

Рабочие условия эксплуатации газоанализаторов:

»-» 0/"ч

-    температура окружающей среды, C

-    относительная влажность, %

-    атмосферное давление, кПа

от -40 до +60 от 5 до 95 (без конденсации) от 80 до 110

Средний срок службы, лет

2

Средняя наработка на отказ, ч

15000

Степень защиты по ГОСТ 14254-2015, не ниже:

IP65

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Газоанализатор автоматический SENSE-4GAS, SENSE-1GAS

1 шт.

Адаптер для подачи ГС

-

1 шт.

Руководство по эксплуатации

1 экз.

Паспорт

1 экз.

Методика поверки

МП-039/05-2018

1 экз.

Поверка

осуществляется по документу МП-039/05-2018 «Газоанализаторы автоматические SENSE-4GAS, SENSE-1GAS. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ»

19.06.2018 г.

Основные средства поверки:

-    стандартные образцы состава газовых смесей ГСО 10547-2014, ГСО 10538-2014, ГСО 10536-2014, ГСО 10532-2014;

-    генератор озона ГС-024 (рег. № 23505-08);

-    рабочий эталон 1-го разряда генератор газовых смесей ГГС-03-03 (регистрационный номер 65151-15);

-    азот газообразный особой чистоты сорт 1, 2 по ГОСТ 9293-74 в баллоне под давлением. Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ТУ 26.51.53-001-5058665-2018. Газоанализаторы автоматические SENSE-1GAS, SENSE-4GAS Технические условия

72187-18
Номер в ГРСИ РФ:
72187-18
Производитель / заявитель:
Общество с ограниченной ответственностью «Тингеникс» (ООО Тингеникс»), г. Москва
Год регистрации:
2018
Cрок действия реестра:
20.08.2024
