| Номер в госреестре | 72191-18 |
| Наименование СИ | Станции телеметрические сейсмического мониторинга |
| Обозначение типа СИ | SGD-SME30 |
| Изготовитель | ООО НПК "СибГеофизПрибор", г.Новосибирск |
| Год регистрации | 2018 |
| Срок свидетельства | 24.08.2024 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Станции телеметрические сейсмического мониторинга SGD-SME30 предназначены для измерения виброускорения при сейсмическом воздействии.
Принцип действия станций основан на осуществлении непрерывного приема, усиления и преобразования аналоговой информации, поступающей от трехкомпонентных сейсмоприёмников пьезоэлектрических (датчиков), регистрации и записи сейсмических данных в запоминающее устройство (ЗУ) типа microSD Card, визуализации процесса регистрируемых сейсмических данных на экране дисплея в реальном времени и передачи сейсмических данных по интерфейсу ETHERNET в режиме реального времени.
SGD-SME30 состоит из: модуля полевого (регистратора) SGD-SME/FU3, модуля ретранслятора SGD-SME/TR и модуля бортового SGD-SME/CUA.
Модуль полевой (регистратор) SGD-SME/FU3 осуществляет предварительное усиление электрических аналоговых сигналов, поступающих от сейсмоприёмников пьезоэлектрических (датчиков), их преобразование в цифровую форму и передачу зарегистрированных сейсмических данных по линии связи на модуль бортовой SGD-SME/CUA. Модуль полевой (регистратор) SGD-SME/FU3 осуществляет также трансляцию цифровых данных, команд управления и синхронизации от бортового или других полевых модулей.
Модуль ретранслятора SGD-SME/TR предназначен для ретрансляции данных, команд управления и синхронизации между модулями полевыми SGD-SME/FU3 и модулем бортовым SGD-SME/CUA.
Модуль бортовой SGD-SME/CUA предназначен для тестирования, управления режимами работы и сбора данных от полевых модулей (регистраторов) SGD-SME/FU3, регистрации и записи сейсмических данных в ЗУ типа microSD Card, визуализации процесса регистрируемых сейсмических данных на экране дисплея в реальном времени и передачи сейсмических данных по интерфейсу ETHERNET в режиме реального времени.
Общий вид SGD-SME30 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
| Модуль | ||
| Модуль полевой / | бортовой | |
| (регистратор) |

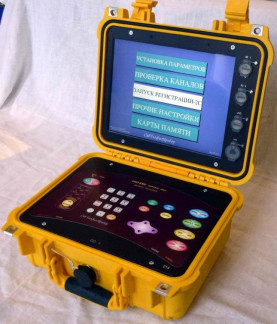

Рисунок 1 - Общий вид станции телеметрической сейсмического мониторинга SGD-SME30
1. Встроенное программное обеспечение (ПО) «Программное обеспечение «SGFP» модуля полевого (регистратора) SGD-SME/FU3» (ПО «SGFP»), предназначенное для синхронизации, программирования параметров каналов преобразования, считывания аналого-цифрового преобразователя (АЦП) и передачи данных в модуль бортовой.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
2. Автономное программное обеспечение «Программное обеспечение «TAIGA-T» модуля бортового SGD-SME/CUA» (ПО «TAIGA-T»), предназначенное для управления полевыми сейсмическими модулями, приема и буферизации сейсмических данных, взаимодействия с сервером сейсмометрического комплекса, организации пользовательского интерфейса между оператором и техническим оборудованием. Метрологически значимой частью автономного ПО «TAIGA-T» является исполняемый файл sgdlmboard-metrology.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения станции
| Идентификационные данные (признаки) | Значение |
| Встроенное программное обеспечение | |
| Идентификационное наименование ПО | ПО «SGFP» |
| Номер версии (идентификационный номер) ПО | SGFP 956.00.05 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные, если имеются | - |
| Автономное программное обеспечение | |
| Идентификационное наименование ПО | ПО «TAIGA-T» |
| Номер версии (идентификационный номер) ПО | 1.2.0 |
| Цифровой идентификатор ПО | 24141b72ff2216929caa43174b31b276 |
| Другие идентификационные данные, если имеются | md5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений среднеквадратических значений виброускорения низкочастотных колебаний по осям X, Y, Z (при коэффициенте преобразования сейсмоприёмника 0,5 В/(мс-2)), м/с2 | от 6-10-7 до 2,82 |
| Диапазон рабочих частот, Гц -при использовании фильтра ФНЧ, Гц | от 0,1 до 30 от 0,1 до 25 |
| Пределы относительной погрешности измерений виброускорения в рабочем диапазоне амплитуд, % | ± 5,0 |
| Пределы относительной погрешности измерений виброускорения в диапазоне частот от 0,1 до 30 Гц, дБ | от -3 до +1 |
| Пределы относительной погрешности измерений виброускорения в диапазоне частот от 0,1 до 25 Гц, дБ | от -2 до +1 |
| Пределы относительной погрешности измерений виброускорения в диапазоне частот от 1 до 16 Гц, дБ | ± 1 |
| Пределы относительной погрешности измерений виброускорения в диапазоне частот от 0,1 до 25 Гц и рабочем диапазоне амплитуд, дБ | от -3,3 до +1,2 |
| Наименование характеристики | Значение |
| Пределы относительной погрешности измерений виброускорения в диапазоне частот от 0,1 до 30 Гц и рабочем диапазоне амплитуд, дБ | от -2,2 до +1,2 |
| Пределы относительной погрешности измерений виброускорения в диапазоне частот от 1 до 16 Гц и рабочем диапазоне амплитуд, дБ | ± 1,2 |
| Уровень собственных шумов регистрирующего канала, при выходном сопротивлении источника сигнала Rout = 500 Ом, коэффициенте усиления предварительного усилителя Kprev = 64, коэффициенте базового усиления (Kbase) регистрирующего канала 128 и частоте квантования сигнала 128 Гц, мкВ, не более | 0,15 |
| Коэффициент предварительного усиления (Kprev) регистрирующего канала, при частоте входного сигнала 8 Гц и частоте квантования сигнала 128 Гц | (1±0,005) (8 ± 0,04) (32 ± 0,16) (64 ± 0,32) |
| Коэффициент базового усиления (Kbase) регистрирующего канала, при частоте входного сигнала 8 Гц и частоте квантования сигнала 128 Гц | (1 ± 0,005) (2 ± 0,01) (4 ± 0,02) (8 ± 0,04) (16 ± 0,08) (32 ± 0,16) (64 ± 0,32) (128 ± 0,64) |
| Коэффициент нелинейных искажений при максимальном измеряемом виброускорении, %, не более | 0,05 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Модуль полевой «SGD-S | ME/FU3» |
| Количество разрядов АЦП регистрирующего канала | 24 |
| Диапазон напряжений питания от источника постоянного тока, В | от 24 до 48 |
| Потребляемая мощность, при напряжении питания (48 ± 1) В, в режиме регистрации, Вт, не более | 1,2 |
| Степень защиты по ГОСТ 14254 - 2015 | IP64 |
| Диапазон рабочих температур, °С | от -40 до +70 |
| Габаритные размеры (длинахширинахвысота),мм, не более | 190x125x35 |
| Масса, кг, не более | 1,0 |
| Модуль ретранслятора «SG | D-SME/TR» |
| Количество каналов приёма-передачи (ретрансляции) | 2 |
| Потребляемая мощность при напряжении питания (48 ± 1) В, не более, Вт | 0,32 |
| Степень защиты бортового модуля блока по ГОСТ 14254-2015 | IP64 |
| Наименование характеристики | Значение |
| Диапазон рабочих температур, °C | от -40 до +70 |
| Г абаритные размеры (длина, ширина, высота), мм, не более | 190x125x35 |
| Масса, кг, не более | 0,75 |
| Модуль бортовой «SGD-SME/CUA» | |
| Количество линий связи для приема данных, передачи команд управления и синхронизации | 4 |
| Количество полевых модулей подключаемых к одной линии связи | до 16 |
| Общее количество полевых модулей подключаемых к четырем линиям связи | до 48 |
| Диапазон напряжений питания бортового модуля от сети переменного тока с частотой от 47 до 63 Гц, В | от 187 до 264 |
| Диапазон напряжений питания бортового модуля от источника постоянного тока, В | от 11 до 15 |
| Номинальное выходное напряжение источника питания постоянного тока для питания полевых модулей, В | 48±1 |
| Потребляемая мощность, при напряжении питания 12,6 В, Вт, не более | 14 |
| Степень защиты бортового модуля блока по ГОСТ 14254-2015 | IP64 |
| Диапазон рабочих температур, °C | от -30 до +50 |
| Габаритные размеры (длинахширинахвысота),мм, не более | 340x295x152 |
| Масса, кг, не более | 8,5 |
Знак утверждения типа наносится на информационную табличку станции фотохимическим методом и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Станция телеметрическая сейсмического мониторинга | SGD-SME30 | 1 шт. |
| Комплект кабелей | 1 шт. | |
| Паспорт модуля полевого (регистратора) | СГФП 958.00.00-01 ПС | 1 шт. |
| Паспорт модуля бортового | СГФП 952.00.00 ПС | 1 шт. |
| Паспорт модуля ретранслятора | СГФП 959.00.00 ПС | 1 шт. |
| Руководство по эксплуатации | СГФП 951.00.00 РЭ | 1 шт. |
| Станции телеметрические сейсмического мониторинга SGD-SME30. Методика поверки | МП 03 - 01 - 18 | 1 шт. |
осуществляется по документу МП 03 - 01 - 18 «Станции телеметрические сейсмического мониторинга SGD-SME30. Методика поверки», утверждённому ФБУ «Новосибирский ЦСМ»
07.03.2018 г. и согласованному ФГУП «ВНИИМС» 07.03.2018 г.
Основные средства поверки:
- государственный эталон 2 разряда единицы переменного электрического напряжения в диапазоне до 1000 В, в диапазоне частот до 300 кГц по ГОСТ Р 8.648-2008 «ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до
2 9
1000 В в диапазоне частот от 110 до 210 Гц» - мультиметр цифровой 34401 А, рег. № 54848-13;
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360, рег. № 45344-10;
- аттенюатор образцовый ступенчатый АО-4, рег. № 8491-81.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на верхнюю часть горизонтальной панели модуля бортового.
приведены в эксплуатационном документе.
ТУ 26.51.66-001-57877639-2016 «Станции телеметрические сейсмического мониторинга SGD-SME30. Технические условия»
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
