| Номер в госреестре | 72198-18 |
| Наименование СИ | Контроллеры мощности |
| Обозначение типа СИ | EPower |
| Изготовитель | "Eurotherm Ltd.", Великобритания; Заводы-изготовители: "Eurotherm Automation SAS", Франция; "Eurotherm Sp. z o.o.", Польша |
| Год регистрации | 2018 |
| Срок свидетельства | 24.08.2024 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры мощности EPower (далее - контроллеры) предназначены для измерений измерительных преобразований сигналов напряжения и силы постоянного и переменного тока, сигналов частоты переменного тока, активной мощности, сигналов от термопар и термопреобразователей сопротивления, а также для воспроизведения сигналов напряжения и силы постоянного тока
Контроллеры EPower построены по модульному принципу. Один контроллер может содержать от двух (управление однофазной мощностью) до пяти (управление трехфазной мощностью) модулей, один из которых является измерительно-управляющим модулем, а остальные -силовыми модулями,
Контроллеры оснащены 4-строчным 10-символьным дисплеем для индикации измеренных значений, диагностической информации, сообщений.
Дополнительно контроллеры могут быть оснащены удаленным терминалом с дисплеем.
Силовые модули содержат тиристорную схему, осуществляющую регулирование силы электрического тока, измерительный трансформатор тока, вентиляторы охлаждения (кроме рассчитанных на ток 50 и 100 А) и быстродействующие предохранители.
Измерительно-управляющий модуль содержит процессор, аналого-цифровые и цифроаналоговые преобразователи. Он содержит 2 входа аналоговых сигналов, один выход аналогового сигнала (тока или напряжения, конфигурируются программно) и цифровой вход для связи с удаленным терминалом. В соответствии с программой и измерительной информацией, поступающей на входы модуля, в том числе от измерительных трансформаторов тока, вырабатываются сигналы управления фазовым углом зажигания тиристоров в различных режимах, чем и достигается регулирование силы электрического тока (электрической мощности).
Контроллеры используются для энергосбережения, а также в технологических процессах, требующих высокой точности поддержания параметров нагрева и плавления при производстве сверхчистых металлов, стекла, кремния для полупроводниковой промышленности и т.п.
Удаленный терминал имеет аналоговые входы, воспринимающие сигналы датчиков температуры (термопар, термопреобразователей сопротивления). После аналого-цифрового преобразования выходные сигналы терминала по проводным линиям связи поступают на вход изме-рительно-управляющего модуля.
Пломбирование контроллера не предусмотрено.
Фотографии общего вида контроллеров представлены на рисунке 1.
Измерительно-управляющий модуль имеет постоянный состав, тогда как, тогда как силовые модули могут быть заказаны в ряде вариантов с разной допустимой мощностью, которые одинаковы по принципу работы и конфигурации, но отличаются физическими размерами в зависимости от количества контролируемых фаз (от 1 до 4) и максимального выходного тока (модели на 50/100/160/250/ 400/500/630 А).

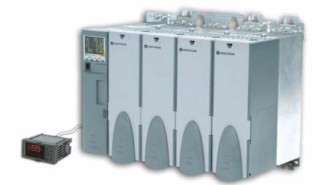

Рисунок 1 - Фотография общего вида контроллеров мощности EPower.
Встроенное микропрограммное ПО загружается в постоянную память контроллеров на заводе-изготовителе во время производственного цикла, оно недоступно пользователю и не подлежит изменению на протяжении срока службы контроллера.
Меню конфигурирования контроллеров защищены от несанкционированного доступа паролями.
Степень защиты ПО контроллеров мощности EPower от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер) ПО | V3.07 или выше |
| Цифровой идентификатор ПО | отсутствует |
| Другие идентификационные данные, если имеются | отсутствует |
Таблица 2 - Метрологические характеристики контроллеров EPower при измерении электрических параметров переменного тока._
| Измеряемая величина | Диапазон измерений | Пределы допускаемой приведенной основной погрешности | Температурный коэффициент, % показаний/ °С |
| Напряжение сети (лин., действующее значение), В | от 100 В до Ином ином равно 600 или 690 В | ±0,5 % Ином | ±0,02 |
| Напряжение на нагрузке (действующее значение), В | от 1 до 100 % Цнагр.ном Цнагр.ном от 100 до 690 В | ±0,5 % Цнагр.ном | |
| Сила электрического тока нагрузки (ток через тиристоры), А | от 3,3 до 100 % ^ом где !гом равно 50, 100, 160, 250, 400, 500, 630 А согласно заказу | ±0,5 % 1ном | |
| Активная электрическая мощность нагрузки, Вт | P ном—Цном 'Iном, но не более 500 Вт на фазу | ±1,0 % Рном | |
| Частота сети, Гц | от 47 до 63 | ±0,1 Гц (абс. погрешность) |
Таблица 3 - Метрологические характеристики преобразования сигналов контроллерами EPower, поступающих от внешних устройств_
| Диапазон измерений входного сигнала | Диапазон изменения выходного сигнала | Пределы допускаемой основной погрешности | Т емпературный коэффициент |
| Измерительно-управляющий модуль | |||
| от 0 до 5 В, от 1 до 5 В, от 0 до 10 В, от 2 до 10 В | 13 бит | ±0,5% от верхнего значения диапазона измерений сигнала | ±0,01 % от верхнего значения диапазона измерений сигнала/ °С |
| от 0 до 20 мА от 4 до 20 мА | 12 бит | ||
| 12 бит | от 0 до 5 В, от 1 до 5 В, от 0 до 10 В, от 2 до 10 В, от 0 до 20 мА, от 4 до 20 мА | ||
| Удаленный терминал | |||
| от минус 10 до 80 мВ | 17 бит | ±(0,25 % от показаний + 1 ед. мл. разряда) | ±100 млн-1/ °С |
| Сигналы в мВ, соответствующие диапазонам температур в °С для ТП типов: К:от -270 до +1372 J: от -210 до +1200 N:от -270 до +1300 R, S: от -50 до +1768 B: от 0 до +1820 L: от -200 до +800 T: от -270 до +400 | ±(0,35 % 11| + +1 ед. мл. разряда), где 11| - показания в °С по модулю | ||
| Диапазон измерений входного сигнала | Диапазон изменения выходного сигнала | Пределы допускаемой основной погрешности | Т емпературный коэффициент |
| от 0 до 70 °С (компенсация температуры холодного спая) | - | ± ° О | ±100 млн /°С |
| от 18,52 до 390,48 Ом ТС типа Pt 100 от -200 до +850 °С | 17 бит | ±(0,25 % от показаний + 1 ед. мл. разряда) |
Таблица 4 - Технические характеристики
| Параметр | Значение |
| Нормальная температура окружающего воздуха, °С | от +21 до +25 |
| Температура окружающего воздуха в рабочих условиях применения, °С - для контроллера - для удаленного терминала | от 0 до +50 от 0 до +55 |
| Относительная влажность среды, %, без конденсации | от 5 до 95 |
| Атмосферное давление, мм рт. ст., не более | 760 |
| Высота над уровнем моря, м, не более | 1000 |
| Напряжение питания переменного тока, В | от 100 до 240 |
| Г абаритные размеры, мм, не более | см. таблицу 5 |
| Масса контроллеров (в зависимости от числа модулей (фаз) и силы тока), кг, не более | от 6,5 до 52 |
| Температура транспортирования и хранения, °С | от -25 до +70 |
Таблица 5 - Габаритные размеры контроллеров
| Модель контроллера | 50/100/160/250 А | 400/500/630 А | ||||||
| число фаз | 1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 |
| ширина, мм | 149,5 | 234,5 | 319,5 | 404,5 | 189,5 | 314,5 | 439,5 | 564,5 |
| высота, мм | 330 (мод. 50 и 100 А) 361 (мод .160 А) 401 (мод. 250 А) | 489,5 | ||||||
| глубина, мм | 252,5 | 252,5 (мод.400 А) 296 (мод.500 и 630 А) | ||||||
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 6 - Комплектность контроллеров
| Наименование | Обозначение | Количество, шт. |
| Контроллер мощности | ЕРower | Исполнение и комплектация в соответствии с картой заказа |
| Руководство по эксплуатации | - | 1 экз. |
| Комплект внешних устройств | - | 1 шт. |
| Комплект ЗИП | - | 1 шт. |
| Методика поверки | МП 201-050-2017 | 1 экз. |
осуществляется по документу МП 201-050-2017 «Контроллеры мощности EPower. Методика поверки», разработанной и утверждённой ФГУП «ВНИИМС» 25.12.2017 г.
Основные средства поверки:
- калибратор универсальный Н4-7 (регистрационный № 22125-01);
- мультиметр цифровой прецизионный 8508A (регистрационный № 25984-08);
- трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (регистрационный № 19457-00);
- магазин сопротивлений МСР-60М (регистрационный № 1408-60).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация фирмы-изготовителя
