| Номер в госреестре | 72200-18 |
| Наименование СИ | Машины для испытаний материалов универсальные |
| Обозначение типа СИ | Tiratest |
| Изготовитель | ООО "Тестсистемы", г.Иваново |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины для испытаний материалов универсальные Tiratest (далее - машины) предназначены для измерений силы и деформации образцов при механических испытаниях пластмасс, металлов, композиционных материалов и других материалов на растяжение, сжатие и изгиб.
Принцип действия машин заключается в деформации образцов с помощью нагружающего устройства и одновременном измерении силы, приложенной к образцу, а также измерения его деформации. Измерение силы производится путем преобразования нагрузки тензометрическим датчиком силы в пропорциональный электрический сигнал. Измерение деформации производится с помощью экстензометров путем преобразования деформации упругого элемента экстензометра тензометрическим датчиком в пропорциональный электрический сигнал. Измерения деформации могут проводиться с помощью экстензометров типа Epsilon 3542, Epsilon 3442, ТС703, измерителей перемещений (деформаций) лазерных ЛТС-Р50 (Госреестр № 55927-13) и тензорезисторов, наклеенных на объект испытаний и подключенных по мостовой схеме. Для измерения деформации при испытаниях на изгиб используется преобразователь линейных перемещений фотоэлектрический ЛИР (Госреестр № 54714-13).
Машины состоят из нагружающего устройства, пульта управления и программнотехнического комплекса. Нагружающее устройство представляет собой силовую раму с двумя колоннами и подвижной траверсой. Пульт управления представляет собой микропроцессорный блок с дисплеем и органами управления. Микропроцессорный блок имеет измерительные аналоговые и цифровые каналы для питания и обработки входных сигналов датчиков силоизмерительных, экстензометров, тензорезисторов, датчиков перемещений и преобразования. Программно-технический комплекс представляет собой персональный компьютер с установленным программным обеспечением, позволяющим получать данные с пульта управления машины.
Машины представлены в двух модификациях Tiratest 2200 и Tiratest 2300, отличающиеся диапазонами измерений.
Общий вид средств измерений представлен на рисунке 1.
Пломбирование машин для испытаний материалов универсальных Tiratest не предусмотрено.
а) б)

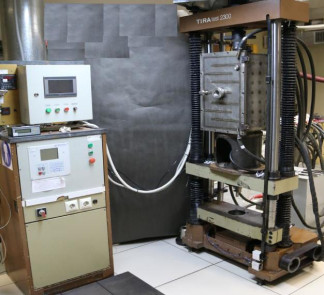

а) Tiratest 2200; б) Tiratest 2300 Рисунок 1 - Общий вид средства измерений
Машины имеют автономное и интегрированное программное обеспечение (ПО). Метрологически значимое интегрированное ПО не может быть изменено пользователем. ПО предназначено для управления машиной, получения и обработки данных с измерительных каналов. Конструкция средства измерений (СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Автономное программное обеспечение установлено на персональном компьютере и по интерфейсу RS 232 получает данные с пульта управления для дальнейшей обработки и хранения информации.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Тестсистемы |
| Номер версии ПО | отсутствует |
| Цифровой идентификатор ПО | отсутствует |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| Tiratest 2200 | Tiratest 2300 | ||||
| Наибольшая предельная нагрузка, кН | 10 | 100 | |||
| Диапазоны показаний силы, Н | от 0 до 1 000 | от 0 до 10 000 | от 0 до 1 000 | от 0 до 10 000 | от 0 до 100 000 |
| Диапазоны измерений силы, Н | от 10 до 1 000 | от 100 до 10 000 | от 10 до 1 000 | от 100 до 10 000 | от 1 000 до 100 000 |
| Пределы допускаемой относительной погрешности измерений силы, % | ±1 | ||||
| Наименование характеристики | Значение | |
| Tiratest 2200 | Tiratest 2300 | |
| Наименование характеристики | Значение | |
| Tiratest 2200 | Tiratest 2300 | |
| Вариация показаний, %, не более | 1 | |
| Размах показаний, %, не более | 1 | |
| Диапазон измерений деформации с помощью экстензометров, мкм | ±900,000 | |
| Разрешение при измерении деформации, мкм | 0,001 | |
| Номинальная база измерения деформации с помощью экстензометра, мм | 10, 25, 50 | |
| Пределы допускаемой погрешности, приведенной к максимальному значению диапазона измерений деформации с помощью экстензометра, % | ±1 | |
| Диапазон измерений перемещения подвижной траверсы, мм | от 0,02 до 150,00 | |
| Разрешение при измерении перемещения подвижной траверсы, мм | 0,001 | |
| Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0,02 до 2 мм включ., мм | ±0,02 | |
| Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне свыше 2 до 150 мм, % | ±1 | |
| Диапазон показаний при измерении деформации с помощью тен-зорезисторов, мкм | 14000 X Г | 6000 X 1* |
| * где l - база тензорезисторов, м; 14000 и 6000 - диапазон измерений относительной деформации, мкм/м | ||
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение | |
| Tiratest 2200 | Tiratest 2300 | |
| Перемещение траверсы без учета захватов, мм, не менее | 1050 | |
| Диапазон рабочих скоростей перемещения подвижной траверсы, мм/мин | от 0,05 до 700 | от 0,008 до 300 |
| Допускаемое отклонение скорости перемещения подвижной траверсы от заданного значения, %: - в диапазоне от 0,5 до 5 мм/мин включ. - в диапазоне свыше 5 мм/мин до 700 (300) мм/мин включ. | ±10 | ±3 ±3 |
| Наименование характеристики | Значение | |
| Tiratest 2200 | Tiratest 2300 | |
| Параметры электрического питания машин: | ||
| - напряжение переменного тока, В | 380±38 | |
| - частота переменного тока, Гц | 50±1 | |
| Параметры измерительных каналов машин: | ||
| - напряжение питания, В | от 1 до 5 | |
| - напряжение входное, мВ | от 1 до 5 | |
| - входное сопротивление, ГОм, не более | 1 | |
| Потребляемая мощность, кВт, не более | 7 | |
| Габаритные размеры силовой рамы, мм, не более: | ||
| - высота | 2 030 | 2 060 |
| - ширина | 850 | 905 |
| - длина | 560 | 580 |
| Габаритные размеры пульта управления, мм, не более: | ||
| - высота | 1 200 | 1 200 |
| 600 | 600 | |
| - ширина | 500 | 500 |
| - длина | ||
| Масса силовой рамы, кг, не более | 630 | 630 |
| Масса пульта управления, кг, не более | 100 | 100 |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от +18 до +25 | |
| - относительная влажность, %, не более | 80 | |
| Средний срок службы, лет | 30 | |
| Средняя наработка на отказ, ч | 10 000 | |
наносят на титульный лист формуляра машины типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | |
| Tiratest 2200 | Tiratest 2300 | ||
| Машина для испытаний материалов универсальная Tiratest | 934.66.008.00.000 | 934.66.009.00.000 | 1 шт. |
| Механические захваты | 1 комплект | ||
| Экстензометры | 1 комплект | ||
| Формуляр | 934.66.008.00.000Ф0 | 934.66.009.00.000 ФО | 1 экз. |
| Инструкция оператору | 1 экз. | ||
| Техническая документация | 990.85 | 1 экз. | |
| Описание программного обеспечения для испытания на растяжение, сжатие, изгиб и определение модуля упругости | 1 экз. | ||
| Наименование | Обозначение | Количество | |
| Tiratest 2200 | Tiratest 2300 | ||
| Описание программного обеспечения для испытания текстильных нитей | 1 экз. | ||
| Описание программного обеспечения для испытания для определения коэффициента Пуассона | 1 экз. | ||
| ГСИ. Машины для испытаний материалов универсальные Tiratest. Методика поверки | МП 238-233-2017 | 1 экз. | |
осуществляется по документу МП 238-233-2017 «ГСИ. Машины для испытаний материалов универсальные Tiratest. Методика поверки», утвержденному ФГУП «УНИИМ» 25 апреля 2018 г. Основные средства поверки:
эталоны единицы силы 2-го разряда по ГОСТ 8.640-2014, пределы допускаемых значений доверительных границ относительной погрешности 5=±0,24 %;
эталон единицы деформации 2-го разряда по ГОСТ 8.543-86 в диапазоне значений от 20 до 2,5 106 млн-1 (регистрационный номер в Федеральном информационном фонде 13659-93);
индикатор часового типа, диапазон измерений (0 - 2) мм, ПГ ±(2 - 5) мкм (регистрационный номер в Федеральном информационном фонде 52415-13);
нутромер микрометрический, диапазон измерений (75 - 600) мм, ПГ ±20 мкм (регистрационный номер в Федеральном информационном фонде 784-61).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Методика измерений представлена в технической документации 990.85 и технической документации ООО «Тестсистемы».
ГОСТ Р 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы Техническая документация ООО «Тестсистемы»
| Зарегистрировано поверок | 26 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
