| Номер в госреестре | 72204-18 |
| Наименование СИ | Комплексы стационарные с автоматической фото-видеофиксацией нарушений правил дорожного движения |
| Обозначение типа СИ | "Автозебра" |
| Изготовитель | Общество с ограниченной ответственностью "СПРУТ - Информационные Технологии" (ООО "СПРУТ - ИТ"), г. Улан-Удэ. |
| Год регистрации | 2018 |
| Срок свидетельства | 24.08.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы стационарные с автоматической фото-видеофиксацией нарушений правил дорожного движения «Автозебра» (далее - комплексы) предназначены для измерений текущего времени, синхронизированного с национальной шкалой координированного времени UTC(SU), и отображенного на кадре фото-видеофиксации.
Принцип действия комплексов основан на автоматической синхронизации с национальной шкалой координированного времени UTC(SU) и записи текущего момента времени (интервала времени) в сохраняемые фото-видеокадры.

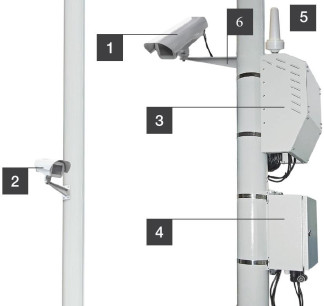

Комплексы состоят из распознающей камеры, обзорной камеры, вычислительного модуля, блока питания, приемника временной синхронизации и установочного комплекта, приведенных на рисунке 1. Комплексы устанавливаются в непосредственной близости от зоны контроля с помощью установочного комплекта.
Правила установки комплексов определяются местом эксплуатации и изложены в руководстве по эксплуатации.
Распознающая камера (далее - РВ) предназначена для фото-видеосъемки зоны контроля и автоматического формирования кадров с изображением объекта крупным планом с внесением в них данных о дате, времени и другой служебной информации.
Обзорная камера (далее - ОВ) предназначена для фото-видеосъемки зоны контроля.
Вычислительный модуль (далее - ВМ) предназначен для обработки полученной информации.
Блок питания (далее - БП) предназначен для обеспечения составных частей комплексов стабилизированным питанием от сети переменного тока, искро- грозозащиты, защиты от перенапряжения и обеспечения подключения комплексов к внешней информационной сети.
Общий вид комплексов представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака утверждения типа представлены на рисунках 2-3.
Место нанес ения знака утверждения типа
Комплексы работают под управлением специализированного программного обеспечения «Zebra». Метрологически значимая часть ПО комплексов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | Zebra.exe |
| Номер версии (идентификационный номер ПО) | не ниже 1.001 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности привязки текущего времени комплекса к шкале UTC (SU), с | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры, мм, не более | |
| - вычислительный модуль | |
| - высота | 305 |
| - ширина | 295 |
| - длина | 145 |
| - блок питания | |
| - высота | 330 |
| - ширина | 300 |
| - длина | 160 |
| - распознающая камера | |
| - длина | 430 |
| - диаметр | 100 |
| Масса, кг, не более | |
| - вычислительный модуль | 6 |
| - блок питания | 8,5 |
| - распознающая камера | 2 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +55 |
| - относительная влажность при температуре 30 °С, %, не более | 90 |
| - атмосферное давление, кПа | от 62 до 107 |
| Питание от сети переменного тока: | |
| напряжение, В | от 187 до 264 |
| частота, Гц | 50±1 |
| Питание от сети постоянного тока, В | от 10 до 34 |
| Потребляемая мощность, В А, не более | 150 |
наносится на корпуса ВМ и БП в виде наклейки, а на титульный лист руководства по эксплуатации АЗ.001.РЭ и паспорта АЗ.001.ПС методом печати.
| Наименование | Обозначение | Количество |
| Вычислительный модуль | 1 шт. | |
| Блок питания | 1 шт. | |
| Распознающая камера | 1 шт. | |
| Обзорная камера | 1 шт. | |
| ИК-прожектор | 1 шт. | |
| Приемник временной синхронизации | 1 шт. | |
| Установочный комплект | 1 компл. | |
| Комплект кабелей | 1 компл. | |
| Стандартное ПО (OC Linux, W7 x64, WS 2008, WS 2012) | 1 шт. | |
| Специализированное ПО «Zebra» | 1 шт. | |
| Паспорт | АЗ.001.ПС | 1 экз. |
| Руководство по эксплуатации | АЗ.001.РЭ | 1 экз. |
| Методика поверки | 651-18-024 МП | 1 экз. |
| * - определяется заказчиком или проектом | ||
осуществляется по документу 651-18-024 МП «Комплексы стационарные с автоматической фото-видеофиксацией нарушений правил дорожного движения «Автозебра». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 19.04.2018 г.
Основные средства поверки:
- источник первичный точного времени УКУС-ПИ 02ДМ (рег. № 60738-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплексам стационарным с автоматической фото-видеофиксацией нарушений правил дорожного движения «Автозебра»
ТУ 4012-001-14529610-2017 «Комплекс стационарный автоматической фотовидеофиксации нарушений ПДД «Автозебра». Технические условия.
| Зарегистрировано поверок | 129 |
| Поверителей | 3 |
| Актуальность данных | 17.09.2024 |
