| Номер в госреестре | 72208-18 |
| Наименование СИ | Анализаторы кислорода диоксид-циркониевые |
| Обозначение типа СИ | Z530 Mk2 |
| Изготовитель | "Eaton Electric Ltd.", Великобритания |
| Год регистрации | 2018 |
| Срок свидетельства | 24.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы кислорода диоксид-циркониевые Z530 Mk2 (далее - анализаторы) предназначены для измерений концентрации кислорода в воздухе и продуктах его разделения.
Анализатор кислорода диоксид-циркониевый Z530 Mk2 представляет собой сборную конструкцию, состоящую из двух составных частей, соединяемых электропроводами: микропроцессорной автономной электронной платы (далее - плата) и газоаналитической ячейки (далее - датчик) с сенсором из диоксида циркония, через которую осуществляется подача и сброс анализируемого газа. Газоаналитическая ячейка оснащена нагревательным элементом, обеспечивающим нагрев сенсора. Составные части поставляются по отдельности для того, чтобы обеспечить максимальную гибкость в при монтаже у конечного потребителя анализаторов. Плата оснащена монтажными отверстиями и клеммным разъемом для подключения электропитания (24 В постоянного тока), нагревателя, термопары, для съема входного сигнала датчика и для съема выходного сигнала платы: аналогового - в мА или цифрового по интерфейсу RS232.
Датчик анализатора оснащен штуцерами для входа и выхода анализируемого газа.
Принцип действия анализатора основан на том, что при температуре сенсора 650 °C, диоксид циркония становится проводником ионов кислорода, что приводит к тому, что между электродами, расположенными на внешних поверхностях диоксид-циркониевого сенсора при подаче на них напряжения, возникает ток, сила которого зависит от парциальных давлений кислорода в пробе и в эталонном газе (воздухе). Напряжение вызывает электрический ток в цепи пропорциональный концентрации кислорода в газе.
Анализатор в зависимости от выбранного режима может измерять концентрацию кислорода в анализируемой пробе в различных настраиваемых диапазонах.
Значение измеренной концентрации преобразуется в унифицированный выходной аналоговый сигнал постоянного тока от 4 до 20 мА.

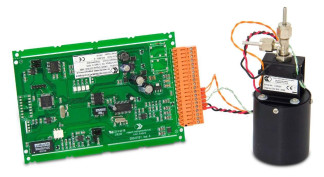

Внешний вид анализаторов приведен на рисунке 1. Опломбирование корпуса анализатора от несанкционированного доступа не предусмотрено.
Анализаторы (плата) имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается в анализаторы на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.
Встроенное ПО обеспечивает выполнение следующих основных функций:
- обработку измерительной информации;
- диагностику аппаратной части анализатора;
- проведение настройки анализатора;
- формирование унифицированного аналогового выходного сигнала; Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 290-5104 |
| Номер версии (идентификационный номер) ПО | 1.01 |
| Цифровой идентификатор ПО | - |
| Алгоритм расчета цифрового идентификатора ПО | - |
| Примечание - Номер версии ПО должен быть не ниже указанного в таблице. | |
Влияние встроенного программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики анализаторов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики анализаторов
| Наименование характеристики | Значение | |
| Диапазон измерений концентраций кислорода в воздухе | от 0 до 100 млн.-1 | от 0 до 25 % |
| Пределы допускаемой основной относительной погрешности, % | ±10 | ±3 |
| Пределы допускаемой дополнительной погрешности от влияния внешних факторов не должна превышать, (в долях от допускаемой основной погрешности): - при изменении температуры окружающей среды в диапазонах: от 0 до +20 о С включ., и св. +20 до +40 о С, на каждые 10 о С; - при изменении относительной влажности в диапазоне от 20 до 90 % | ±0,5 ±0,5 | |
| Время отклика, Т90, с, не более | 15 | |
| Время прогрева анализатора, мин, не более | 20 | |
| Наименование характеристики | Значение |
| Потребляемая мощность, Вт, не более | 24 |
| Напряжение питания постоянного тока, В | от 21,6 до 26,4 |
| Расход анализируемой газовой пробы, см3/мин | от 100 до 500 |
| Габаритные размеры (ДхШхВ), мм, не более: Плата Датчик | 165x100x20 150x55x68 |
| Масса, кг, не более | 0,2 |
| Рабочие условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа - относительная влажность окружающего воздуха (без конденсации влаги), % | от 0 до +40 от 90 до 110 от 20 до 90 |
| Средний срок службы анализаторов, лет, не менее | 5 |
| Средняя наработка на отказ анализаторов, ч, не менее | 30000 |
наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность средства измерений представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор кислорода диоксид-циркониевый Z530 Mk2 | - | 1 шт. |
| Упаковка | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП-037/04-2018 | 1 экз. |
осуществляется по документу МП-037/04-2018 «Анализаторы кислорода диоксид-циркониевые Z530 Mk2. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 15.05.2018 г. Основные средства поверки:
- азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением;
- стандартные образцы состава газовые смеси в баллонах под давлением 10706-2015;
- рабочий эталон 1-го разряда генератор газовых смесей ГГС-03-03 (регистрационный номер 65151-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
Техническая документация изготовителя Eaton Electric Limited, Великобритания
