| Номер в госреестре | 72212-18 |
| Наименование СИ | Резервуары горизонтальные |
| Обозначение типа СИ | товарной марки "Benza" |
| Изготовитель | Акционерное общество «Пензаспецавтомаш» (АО «Пензаспецавтомаш»), Пензенская обл., г.о. г. Пенза, г. Пенза |
| Год регистрации | 2018 |
| Срок свидетельства | 24.08.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные товарной марки «Benza» (далее - резервуары) предназначены для измерений светлых нефтепродуктов.
Принцип действия резервуаров основан на заполнении их или сливе из них светлых нефтепродуктов.
Резервуары представляют собой горизонтальный стальной цилиндрический сосуд, сверху оснащенный горловиной с крышкой и защитным кожухом. Горловина с крышкой служит для подсоединения технологических трубопроводов, входных и выходных линий, установки запорной арматуры, для проведения внутреннего осмотра резервуара, очистки. Расположение резервуаров - наземное, подземное.
| 1Р-15.3, | 1Р-25. | 1, | 1Р-25.2, |
| 1Р-30.6, | 1Р-40 | 1, | 1Р-40.2, |
| 1Р-50.5, | 1Р-50 | 6, | 1Р-60.1, |
| 2Р-25.1, | 2Р-25. | 2, | 2Р-25.3, |
| 2Р-40.1, | 2Р-40 | 2, | 2Р-40.3, |
| 2Р-50.6, | 2Р-60 | 1, | 2Р-60.2, |
Резервуары выпускаются в модификациях 1Р-15.1, 1Р-15.2,
1Р-25.3, 1Р-25.4, 1Р-25.5, 1Р-30.1, 1Р-30.2, 1Р-30.3, 1Р-30.4, 1Р-30.5,
1Р-40.3, 1Р-40.4, 1Р-40.5, 1Р-40.6, 1Р-50.1, 1Р-50.2, 1Р-50.3, 1Р-50.4,
1Р-60.2, 1Р-60.3, 1Р-60.4, 1Р-60.5, 1Р-60.6, 2Р-15.1, 2Р-15.2, 2Р-15.3,
2Р-25.4, 2Р-25.5, 2Р-30.1, 2Р-30.2, 2Р-30.3, 2Р-30.4, 2Р-30.5, 2Р-30.6,
2Р-40.4, 2Р-40.5, 2Р-40.6, 2Р-50.1, 2Р-50.2, 2Р-50.3, 2Р-50.4, 2Р-50.5,
2Р-60.3, 2Р-60.4, 2Р-60.5, 2Р-60.6:
- с одностенными или двустенными корпусами;
- со сферическими, коническими или плоскими днищами;
- однокамерные или многокамерные.
Условное обозначение резервуаров имеет вид: АР-ХХ.Б, где:
А - количество стенок резервуара (1; 2);
Р - резервуар;
ХХ - объем резервуара, м3 (15; 25, 30, 40, 50, 60);
Б - количество камер резервуара (1; 2; 3; 4; 5; 6).

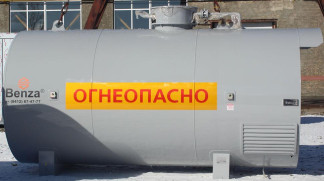

Общие виды резервуаров представлены на рисунках 1-6.
Для измерений уровня жидкости резервуары оснащены измерительным люком и измерительной трубой, к которым прикреплена табличка, на которую наносят знак поверки. Табличка крепится таким образом, чтобы ее невозможно было снять без разрушения поверительного клейма.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 7.
С
-Ё:
Ф57'
отсутствует.
Метрологические характеристики резервуаров одностенных и двустенных приведены в таблицах 1 и 2 соответственно.
| Наименование характеристики | Значение | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Обозначение типоразмера | одностенные | |||||
| 1Р-15.1 1Р-15.2 1Р-15.3 | 1Р-25.1 1Р-25.2 1Р-25.3 1Р-25.4 1Р-25.5 | 1Р-30.1 1Р-30.2 1Р-30.3 1Р-30.4 1Р-30.5 1Р-30.6 | 1Р-40.1 1Р-40.2 1Р-40.3 1Р-40.4 1Р-40.5 1Р-40.6 | 1Р-50.1 1Р-50.2 1Р-50.3 1Р-50.4 1Р-50.5 1Р-50.6 | 1Р-60.1 1Р-60.2 1Р-60.3 1Р-60.4 1Р-60.5 1Р-60.6 | |
| Номинальная вместимость, м3 | 15 | 25 | 30 | 40 | 50 | 60 |
| Пределы допускаемой относительной погрешности при определении вместимости, % | ±0,25 | |||||
| Наименование характеристики | Значение | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Обозначение типоразмера | двустенные | |||||
| 2Р-15.1 2Р-15.2 2Р-15.3 | 2Р-25.1 2Р-25.2 2Р-25.3 2Р-25.4 2Р-25.5 | 2Р-30.1 2Р-30.2 2Р-30.3 2Р-30.4 2Р-30.5 2Р-30.6 | 2Р-40.1 2Р-40.2 2Р-40.3 2Р-40.4 2Р-40.5 2Р-40.6 | 2Р-50.1 2Р-50.2 2Р-50.3 2Р-50.4 2Р-50.5 2Р-50.6 | 2Р-60.1 2Р-60.2 2Р-60.3 2Р-60.4 2Р-60.5 2Р-60.6 | |
| Номинальная вместимость, м3 | 15 | 25 | 30 | 40 | 50 | 60 |
| Пределы допускаемой относительной погрешности при определении вместимости, % | ±0,25 | |||||
Основные технические характеристики резервуаров одностенных и двустенных приведены в таблицах 3 и 4 соответственно.
Таблица 3 Основные технические характеристики резервуаров одностенных
| Наименование характеристики | Значение | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Обозначение типоразмера | одностенные | |||||
| 1Р-15.1 1Р-15.2 1Р-15.3 | 1Р-25.1 1Р-25.2 1Р-25.3 1Р-25.4 1Р-25.5 | 1Р-30.1 1Р-30.2 1Р-30.3 1Р-30.4 1Р-30.5 1Р-30.6 | 1Р-40.1 1Р-40.2 1Р-40.3 1Р-40.4 1Р-40.5 1Р-40.6 | 1Р-50.1 1Р-50.2 1Р-50.3 1Р-50.4 1Р-50.5 1Р-50.6 | 1Р-60.1 1Р-60.2 1Р-60.3 1Р-60.4 1Р-60.5 1Р-60.6 | |
| Объем межстенного пространства, м3, не более | - | - | - | - | - | - |
| Г абаритные размеры, мм, не более - длина - ширина - высота | 4800 2200 2550 | 7860 2800 3500 | 9360 2200 2550 | 11750 2200 2550 | 14130 2200 2550 | 14350 2400 2700 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Масса, не более, кг | 1460 | 2400 | 2700 | 3200 | 4000 | 6500 |
| Условия эксплуатации: - температура окружающей среды при эксплуатации, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа - максимальное избыточное давление в резервуаре, МПа | от -60 до +40 98 от 84 до 106,7 0,05 | |||||
| Средний срок службы, лет | 20 | |||||
Таблица 4 - Основные технические характеристики резервуаров двустенных
| Наименование характеристики | Значение | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Обозначение типоразмера | двустенные | |||||
| 2Р-15.1 2Р-15.2 2Р-15.3 | 2Р-25.1 2Р-25.2 2Р-25.3 2Р-25.4 2Р-25.5 | 2Р-30.1 2Р-30.2 2Р-30.3 2Р-30.4 2Р-30.5 2Р-30.6 | 2Р-40.1 2Р-40.2 2Р-40.3 2Р-40.4 2Р-40.5 2Р-40.6 | 2Р-50.1 2Р-50.2 2Р-50.3 2Р-50.4 2Р-50.5 2Р-50.6 | 2Р-60.1 2Р-60.2 2Р-60.3 2Р-60.4 2Р-60.5 2Р-60.6 | |
| Объем межстенного пространства, м3, не более | 0,38 | 0,7 | 0,85 | 1,0 | 1,3 | 1,5 |
| Г абаритные размеры, мм, не более - длина - ширина - высота | 4700 2200 2550 | 9500 2200 2550 | 12000 2200 2550 | 12900 2200 2550 | 15000 2200 2550 | 14600 2400 2700 |
| Масса, не более, кг | 4000 | 6200 | 7000 | 9000 | 10300 | 13100 |
| Условия эксплуатации: - температура окружающей среды при эксплуатации, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа - максимальное избыточное давление в резервуаре, МПа | от -60 до +40 98 от 84 до 106,7 0,05 | |||||
| Средний срок службы, лет | 20 | |||||
наносится на титульный лист паспорта печатным способом, а также на информационную табличку фотохимическим методом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар | АР-ХХ.Б | 1 шт. |
| Руководство по эксплуатации | 00.00.000РЭ | 1 экз. |
| Паспорт | 00.00.000ПС | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
Основные средства поверки:
- рулетки измерительные металлические с грузом 2-го класса точности по ГОСТ 7502-98, регистрационный номер 60606-15, верхний предел измерений 10 и 20 м;
- рулетка измерительная металлическая 2-го класса точности по ГОСТ 7502-98, регистрационный номер 22003-07, верхний предел измерений 20 м;
- толщиномер ультразвуковой А1208, регистрационный номер 23900-02;
- линейка измерительная металлическая по ГОСТ 427-75, регистрационный номер 20048-05, диапазон измерений от 0 до 500 мм
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится: на свидетельство о поверке; в градуировочной таблице резервуара; на табличку, прикрепленную к измерительному люку и измерительной трубе резервуара.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ТУ 5265-017-24016000-2012 «Резервуары горизонтальные и вертикальные торговой и товарной марки «Benza». Технические условия»
