| Номер в госреестре | 72213-18 |
| Наименование СИ | Манометры цифровые |
| Обозначение типа СИ | MT |
| Изготовитель | "Yokogawa Test & Measurement Corporation", Япония; завод-изготовитель "Yokogawa Manufacturing Corporation Kofu factory", Япония |
| Год регистрации | 2018 |
| Срок свидетельства | 24.08.2024 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры цифровые МТ (далее по тексту - манометры) предназначены для измерений давления жидкости и газов, а так же для измерений постоянного тока и напряжения (для манометров модификации МТ220, модели 767351, 767353, 767357).
Принцип действия манометров основан на преобразовании давления в электрический сигнал. В качестве первичного преобразователя давления в электрический сигнал используется кремниевый резонансно-частотный датчик давления. При подаче на вход манометра измеряемого давления кремниевая мембрана с внедренными в вакууммированные полости резонаторами, возбуждаемыми внешним магнитным полем, деформируется, изменяя собственную частоту колебаний резонаторов, находящихся в активной зоне измерительной мембраны. При этом собственная частота колебаний резонаторов, не изменяется. В результате на выходе первичного преобразователя формируется информативный параметр выходного сигнала в виде разности частот «активного» и «нейтрального» резонаторов. Далее разность частот, пропорциональная измеряемому давлению, преобразуется в цифровой сигнал, который обрабатывается микропроцессором и выводится на жидкокристаллический дисплей.
Манометры снабжены блоком преобразования и микропроцессорным устройством, которые обеспечивают выполнение манометрами различных функций:
- питание датчика напряжением;
- измерения тока и напряжения;
- индикация измеряемой величины в виде процентного отношения от верхнего предела измерений.
Манометры цифровые МТ имеют три модификации: МТ210, МТ210Б, МТ220. Каждая модификация представлена рядом моделей, отличающихся видом и диапазоном измеряемого давления.
Манометры модификаций МТ210 (модели 767361, 767363, 767367) и МТ210Б (модели 767381, 767383, 767387) обеспечивают измерение давления жидкости и газов.
Манометры модификаций МТ210Б имеют кроме основного (нормального) режима скорости обработки данных, два дополнительных режима - среднескоростной и высокоскоростной, что дает возможность применять манометры в автоматизированных системах.
Манометры МТ220 (модели 767351, 767353, 767357) имеют дополнительную измерительную функцию - измерение постоянного тока и напряжения. Также они могут служить источником питания постоянного тока 24 В для измерительных преобразователей (далее - датчики давления).
Манометры имеет внутреннюю память для хранения данных измерений и калибровки, а также стандартный интерфейс RS-232-C для регистрации данных и передачи их на компьютер, а также - для дистанционного управления манометром с компьютера.

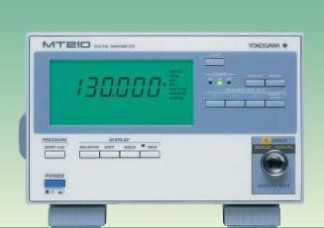

Внешний вид манометров представлен на рисунках 1-3.
Схема нанесения знака поверки представлено на рисунке 4.
Пломбирование манометров изготовителем не предусмотрено.
Для преобразования измеренных аналоговых сигналов в цифровой код и преобразование цифрового кода в аналоговую форму используются алгоритмы, реализованные в базовом программном обеспечении (далее - ПО) и записанные в постоянной памяти манометров. ПО устанавливается в энергонезависимую память на заводе изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» в соответствии с рекомендацией по метрологии Р50.2.077-2017.
Метрологические характеристики манометров нормированы с учетов влияния на них ПО.
Идентификационные признаки ПО приведены в таблице 1.
Таблица 1
| Идентификационное наименование ПО | БПО |
| Номер версии (идентификационный номер) ПО | 1.02* |
| Цифровой идентификатор ПО | - |
- и более поздние версии.
Метрологические характеристики приведены в таблицах 2, 3.
Таблица 2
| Наименование характеристики | Значение | ||
| 767351, 767361, 767381 | 767353, 767363, 767383 | 767357, 767367, 767387 | |
| 1 | 2 | 3 | 4 |
| Вид давления | избыточное | абсолютное | |
| Диапазон измерений давления, кПа: - положительный - отрицательный | от 0 до 10 от -10 до 0 | от 0 до 130 от -80 до 0 | от 0 до 130 |
| 1 | 2 | 3 | 4 |
| Пределы допускаемой основной абсолютной погрешности в нормальном режиме обработки данных, кПа | в положительном диапазоне: ±(0,0001 P(1)+0,0025) в отрицательном диапазоне: ±(0,002 Р+0,011) | в положительном диапазоне: (в пределах измерений от 0 до 20 кПа включ.) ±0,012; (в пределах измерений от св. 20 до 130 кПа) ±(0,0001 P+0,0095) в отрицательном диапазоне: ±(0,002 Р+0,084) | ±(0,0001 P+0,013) |
| Пределы допускаемой основной абсолютной погрешности в среднескоростном(2) режиме обработки данных, кПа | в положительном диапазоне: ±(0,0001 P+0,0045) в отрицательном диапазоне: ±(0,002 Р+0,013) | в положительном диапазоне: (в пределах измерений от 0 до 20 кПа включ.) ±0,038; (в пределах измерений от св. 20 до 130 кПа) ±(0,0001 P+0,0355) в отрицательном диапазоне: ±(0,002 Р+0,1) | ±(0,0001 P+0,039) |
| Пределы допускаемой основной абсолютной погрешности в высокоскоростном(2) режиме обработки данных, кПа | в положительном диапазоне: ±(0,0001 P+0,0065) в отрицательном диапазоне: ±(0,002 Р+0,015) | в положительном диапазоне: (в пределах измерений от 0 до 20 кПа включ.) ±0,045; (в пределах измерений от св. 20 до 130 кПа) ±(0,0001 P+0,0485) в отрицательном диапазоне: ±(0,002 Р+0,108) | ±(0,0001 P+0,052) |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры от нормальных условий (от +20 до +26 °С), % /10 °С | ± 0,01D | ||
| Примечания: (1) - Р - измеренное значение давления; (2) -только для моделей 767381, 767383; D - верхнее (по абсолютной величине) значение диапазона измерений: - 10 кПа для моделей 7673х1 для положительного и отрицательного диапазонов, - 130 кПа для моделей 7673х3 в положительном диапазоне, - 80 кПа для моделей 7673х3 в отрицательном диапазоне. | |||
Основные метрологические характеристики в режиме измерения силы и напряжения постоянного тока для манометров модификации МТ220 моделей 767351, 767353, 767357 приведены в таблице 3.
Таблица 3
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного тока, мА | от -21 до 21 |
| Диапазон измерений напряжения постоянного тока, В | от -5,25 до 5,25 |
| Пределы допускаемой основной абсолютной погрешности: - силы постоянного тока, мА - напряжения постоянного тока, В | ±(0,0007 1+0,003) ±(0,0007 U+0,0003) |
| Пределы допускаемой дополнительной абсолютной погрешности, вызванной отклонением температуры от нормальных условий (от +20 до +26 °С), % /10 °С: - силы постоянного тока, мА - напряжения постоянного тока, В | ±(0,0001 1+0,002) ±(0,0001 U+0,0002) |
| Примечание: I, U - измеренные значение силы тока, мА, и напряжения, В, соответственно | |
Технические характеристики приведены в таблице 4.
Таблица 4
| Наименование характеристики | Значение |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % (без конденсации влаги) | от +20 до +26 от 20 до 80 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % (без конденсации влаги) | от +5 до +40 от 20 до 80 |
| Масса, кг, не более: - мод. 767351, 767361, 767381 - мод.767353, 767357 - мод.767363, 767383, 767367, 767387 | 8 7 6,5 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 350 х 213x132 |
| Диапазон индикации, кПа: - мод. 767351, 767361, 767381 - мод. 767353, 767363,767383, 767357, 767367, 767387 | от -12,0000 до 12,0000 до 156,000 |
| Разрешение, кПа - мод. 767351, 767361, 767381 - мод. 767353, 67363,767383767357, 767367, 767387 | 0,0001 0,001 |
| Значение выходного сигнала источника питания постоянного тока, В | от 23 до 25 |
| Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В | от 10 до 15 от 90 до 264 |
| Срок службы, лет, не менее | 30 |
| Наработка на отказ, ч | 200000 |
наносится на титульный лист руководства по эксплуатации типографским способом
Комплектность средства измерений приведены в таблице 5.
Таблица 5
| Наименование изделия (документа) | Количество |
| 1. Манометр цифровой | 1 шт. |
| 2. Соединитель для внешнего источника пост.тока А1036JC | 1 шт. |
| 3. Резиновые подкладки A9088ZM | 2 шт. |
| 4. Кабель питания A1009WD | 1 шт. |
| 5. Руководство по эксплуатации | 1 экз. |
| 6. Инструкция по поверке | 1 экз. |
| 7 . Аккумулятор с Ni-Cd батареей 269914 | 1 шт. |
| 8 . Адаптер | 1 шт. |
| 9. Переносной футляр B9320ND | 1 шт. |
| Примечание: * - по специальному заказу. Количество оговаривается в заказе |
осуществляется по документу МП 202.010-2018 «Манометры цифровые МТ. Методика поверки», утвержденному ФГУП «ВНИИМС» 20.03.2018 г.
Основные средства поверки:
Манометры грузопоршневые МП-6 (Регистрационный № 58794-14)
Манометры грузопоршневые МП-2,5 (Регистрационный № 58794-14)
Манометры абсолютного давления МПАК-15 (Регистрационный № 24971-03) Мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99) Калибраторы-контроллеры давления PPC (Регистрационный № 27758-08)
Калибраторы давления СРС3000, СРС6000, СРС8000, СРС8000-Н (Регистрационный № 59862-15)
Калибраторы давления CPG8000, CPG2500, CPG1000 (Регистрационный № 54615-13) Манометры грузопоршневые серии 2000 (Регистрационный № 28674-05)
Калибратор универсальный Н4-7 (Регистрационный № 22125-01)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус манометров, как показано на рисунке 4, и (или) в паспорт и (или) на свидетельство о поверке.
Нормативные документы, устанавливающие требования к манометрам цифровым МТ.
ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-1106 Па
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 61 |
| Поверителей | 5 |
| Актуальность данных | 17.11.2024 |
