| Номер в госреестре | 72215-18 |
| Наименование СИ | Установки измерений длины труб |
| Обозначение типа СИ | типа "УИДТ-2" |
| Изготовитель | Общество сограниченной ответственностью «Научно-производственное предприятие ТЕХМАШКОНСТРУКЦИЯ» (ООО «НПП ТЕХМАШКОНСТРУКЦИЯ»), г. Самара |
| Год регистрации | 2018 |
| Срок свидетельства | 24.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки измерений длины труб типа «УИДТ-2» (далее - установки) предназначены для автоматизированных измерений длины труб в потоке в технологических линиях изготовления и ремонта труб.
Принцип действия установок основан на измерении перемещения трубы с помощью мерного ролика, закрепленного на оси импульсного датчика угловых перемещений.
Труба, двигаясь по рольгангу, своим передним концом воздействует на ролик, который контактируя с движущейся трубой, получает вращение. Вращение ролика передаётся на связанный с ним датчик угловых перемещений. В датчике угловые перемещения преобразуются в импульсы, которые считываются системой управления, обрабатываются и выводятся в цифровом виде. Прохождение торцами трубы базовых точек фиксируется при помощи бесконтактных оптических датчиков, закрепленных на стойках вместе со светоотражателями.
Установки состоят из измерительного узла и транспортной системы, обеспечивающей перемещение трубы.

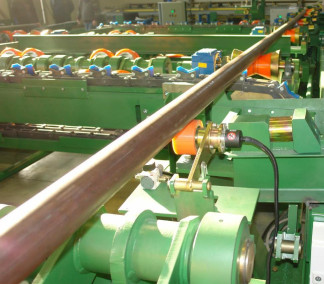

Общий вид установок представлен на рисунке 1.
Установки могут изготавливаться в цвете, отличающемся от приведенного на рисунке. Пломбирование установок не предусмотрено.
В установках имеется программное обеспечение, которое выполняет функции управления, настройки, сбора и обработки данных и визуализации результатов измерений.
Конструкция установок исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения установок соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LenghtMeter |
| Номер версии (идентификационный номер) ПО | 1.0.1 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение параметра |
| Диапазон измерений длины труб, м | от 5,5 до 13,5 |
| Пределы допускаемой абсолютной погрешности измерений длины труб, мм | ±10 |
| Диаметр контролируемых труб, мм | от 60 от 324 |
Таблица 3 - Основные технические характеристики
| Наименование параметра | Значение параметра |
| Параметры электрического питания: | |
| - напряжение, В | 220±22 |
| - частота, Гц | 50±1 |
| Г абаритные размеры, мм, не более | |
| - длина | 14000 |
| - ширина | 600 |
| - высота | 1500 |
| Масса установки, кг, не более | 47 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +5 до +35 |
| - относительная влажность, %, не более | 80 при 35 °С |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист руководства по эксплуатации ТМК192.01.08.000РЭ методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка | - | 1 шт. |
| Руководство по эксплуатации | ТМК192.01.08.000РЭ | 1 экз. |
| Методика поверки | МП № 203-21-2018 | 1 экз. |
осуществляется по документу МП № 203-21-2018 «Установки измерений длины труб типа «УИДТ-2». Методика поверки», утвержденному ФГУП «ВНИИМС» 25 мая 2018 г.
Основное средство поверки:
- Рулетка измерительная металлическая Р20УЗК (Рег. № 35280-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых установок с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ 4278-016-20967968-2017 Установка измерений длины труб типа «УИДТ-2». Технические условия
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 22.09.2024 |
