| Номер в госреестре | 72220-18 |
| Наименование СИ | Анализаторы температуры и влажности масла |
| Обозначение типа СИ | EE |
| Изготовитель | "E+E Elektronik Ges.m.b.H", Австрия |
| Год регистрации | 2018 |
| Срок свидетельства | 24.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы температуры и влажности масла EE (далее - анализаторы) предназначены для автоматических измерений температуры и массовой доли воды (влажности) в трансформаторных, минеральных и синтетических маслах.
Принцип действия анализаторов при измерении влажности основан на зависимости диэлектрической проницаемости полярного полимерного сорбента, используемого в качестве влагочувствительного слоя его чувствительного элемента, действующего как конденсатор, емкость которого изменяется пропорционально изменению количества воды в масле.
Принцип действия анализаторов при измерении температуры основан на зависимости сопротивления его платинового чувствительного элемента Pt100 от температуры окружающей среды.
Конструктивно анализаторы состоят из датчика погружного типа, размещенного в защитном корпусе из нержавеющей стали, в котором размещены первичные преобразователи влажности и температуры и блока управления, оснащенного жидкокристаллическим дисплеем для отображения результатов измерений.
Основные функции блока управления: обработка сигнала с диэлькометрического датчика и последующий пересчет его в единицы массовой доли воды в масле, хранение градуировочной характеристики, отображение, архивирование и передача результатов измерений на периферийные устройства посредством интерфейсов RS232, RS485, Ethernet with Modbus, TCP.
Анализаторы выпускаются в шести модификациях, различающихся диапазоном измеряемых температур, областью применения, исполнением блока управления. Анализаторы модификаций EE360, EE364, EE381, EE300Ex, ЕЕOILPORT 30 SET - предназначены для анализа смазочных, гидравлических и изоляционных масел, а также дизельного топлива; датчик воды EE36 - для смазочных, гидравлических и изоляционных масел, а также дизельного топлива, в которые может попасть вода морская. Датчик анализатора EE300Ex выпущен во взрывозащищенном исполнении (Сертификат соответствия № ТС RU С-АТ.ГБ08.В.02433).
Пломбировка анализаторов не предусмотрена.

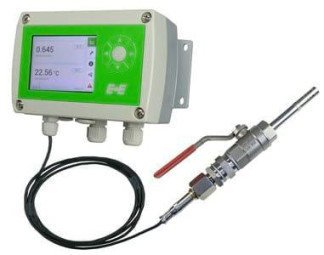

Общий вид анализаторов представлен на рисунке 1.
Блок управления анализатора имеет встроенное программное обеспечение (далее - ПО). ПО обеспечивает управление работой датчиков, сбор, обработку, хранение и передачу данных. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | E+E Konfigurator |
| Номер версии (идентификационный номер) ПО | не ниже V1.17 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификаций | ||
| ЕЕ36, ЕЕ360, ЕЕ300Ех | ЕЕ381, ЕЕ364 | OILPORT 30 SET | |
| Диапазон измерений массовой доли воды (активности воды), % | от 0,001 до 10 (от 0 до 1) | ||
| Пределы допускаемой относительной погрешности измерений массовой доли воды (активности воды), % | ±5 | ||
| Диапазон измерений температуры, °С | от -40 до +180 | от -40 до +80 | от -20 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,3 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для модификаций | ||
| ЕЕ36, ЕЕ360, ЕЕ300Ех | ЕЕ381, ЕЕ364 | OILPORT 30 SET | |
| Параметры электрического питания: -напряжение постоянного тока, В | от 8 до 35 | от 10 до 28 | Алкалиновые (щелочные) батарейки LR6 (AA) |
| Потребляемая мощность, В • А, | 1 | 3 | 1 |
| не более | |||
| Г абаритные размеры датчика, | |||
| мм, не более | |||
| - диаметр | 13 | 12 | 12 |
| - длина | 186 | 34 | 136 |
| Г абаритные размеры блока | |||
| управления, мм, не более | |||
| - длина | 180 | 100 | 170 |
| - ширина | 71 | 50 | 34 |
| - высота | 104 | 54 | 62 |
Лист № 3 Всего листов 4
Продолжение таблицы 3_
| Наименование характеристики | Значение для модификаций | ||
| ЕЕ36, ЕЕ360, ЕЕ300Ех | ЕЕ381, ЕЕ364 | OILPORT 30 SET | |
| Масса, кг, не более | 0,5 | 0,4 | 0,5 |
| Условия эксплуатации: - температура окружающей о/~' среды, С - относительная влажность воздуха, %, не более | от -20 до +50 80 | ||
наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Датчик (комплектность в соответствии с заказом) | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 25-241-2018 | 1 экз. |
осуществляется по документу МП 25-241-2018 «ГСИ. Анализаторы температуры и влажности масла EE. Методика поверки», утвержденному ФГУП «УНИИМ» «28» мая 2018 г.
Основные средства поверки:
- титраторы влаги по Карлу Фишеру серии Titration Compact (номер в Федеральном информационном фонде по обеспечению единства измерений 40628-09) с пределом допускаемой относительной погрешности ±3,0 %;
- рабочий эталон единицы температуры 3-го разряда в диапазоне значений от минус 50 до плюс 200 °С;
Допускается использование аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт СИ.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»
Техническая документация фирмы «E+E Elektronik Ges.m.b.H», Австрия
